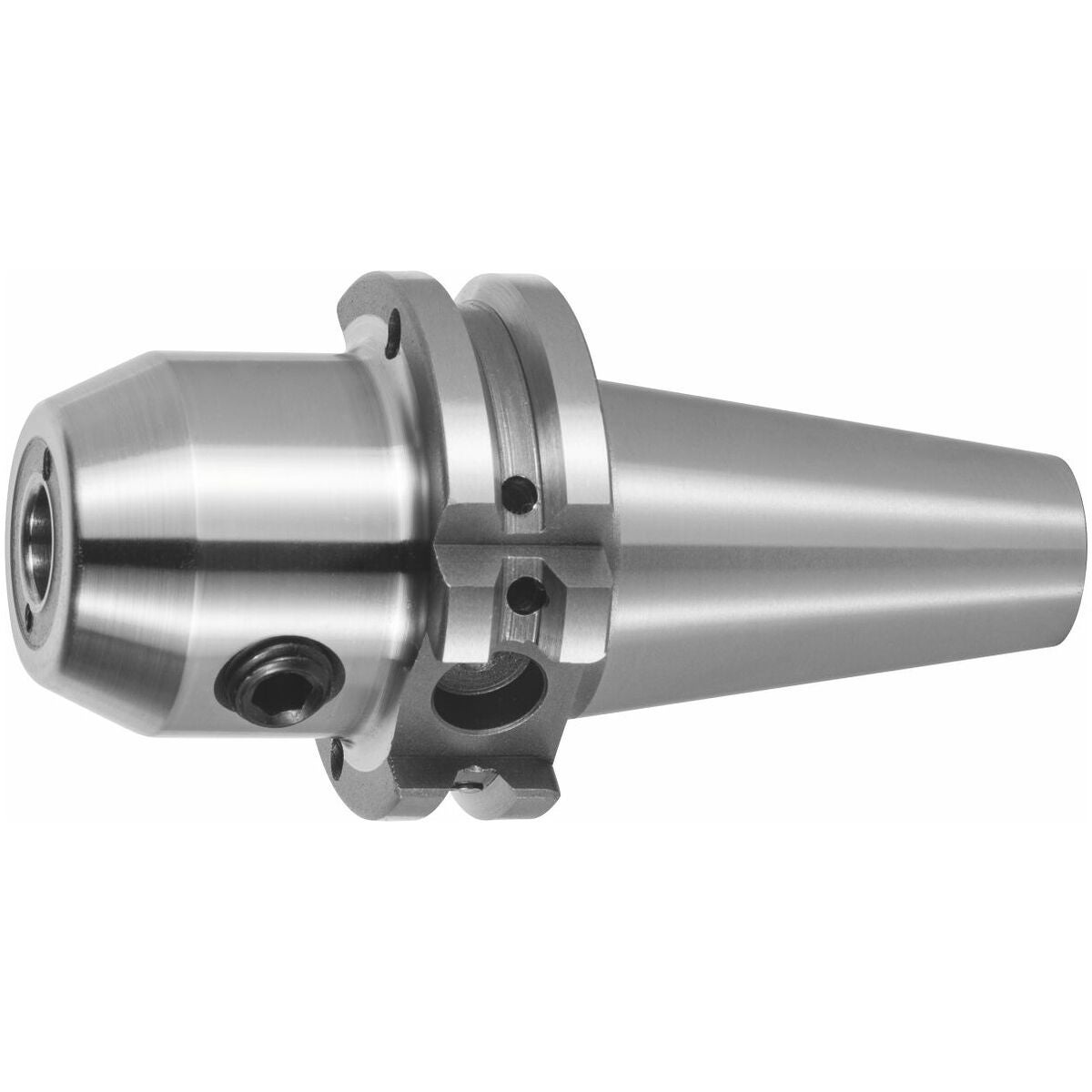

Weldon-pidin, muoto ADB, jäähdytyskanavan porauksella, SK 30 lyhyt
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
GARANT –
Kaikki varret kovajyrsitty (rauhallinen käynti!). Tasapainotuslaatu G 2,5 / 25000 min-1.
Balluff/RFID-sirureiällä.
Suljettavilla jäähdytyskanavan rei’illä.
Käyttöarvot
DIN 1835 B:n ja DIN 6535 HB:n mukaisten weldon-varsisten työkalujen kiinnitykseen.
Erikoisvarusteet
Vetotapit (AB) nro 308600–308806, AB-istukka-avaimet nro 308820–308835.

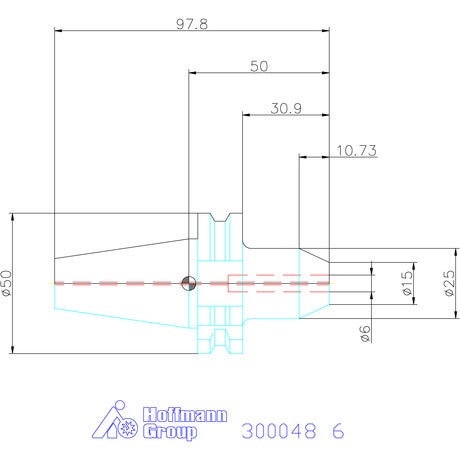

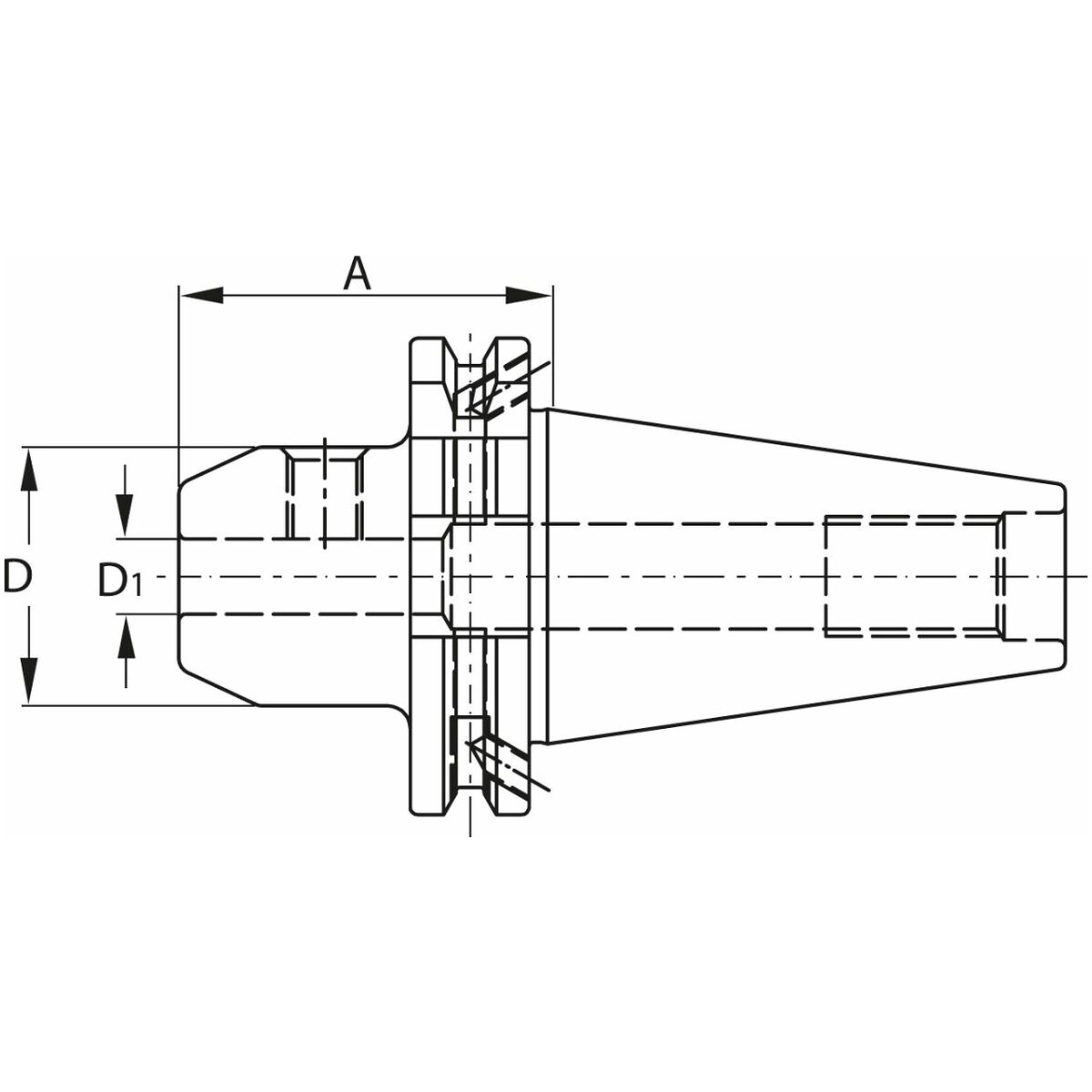

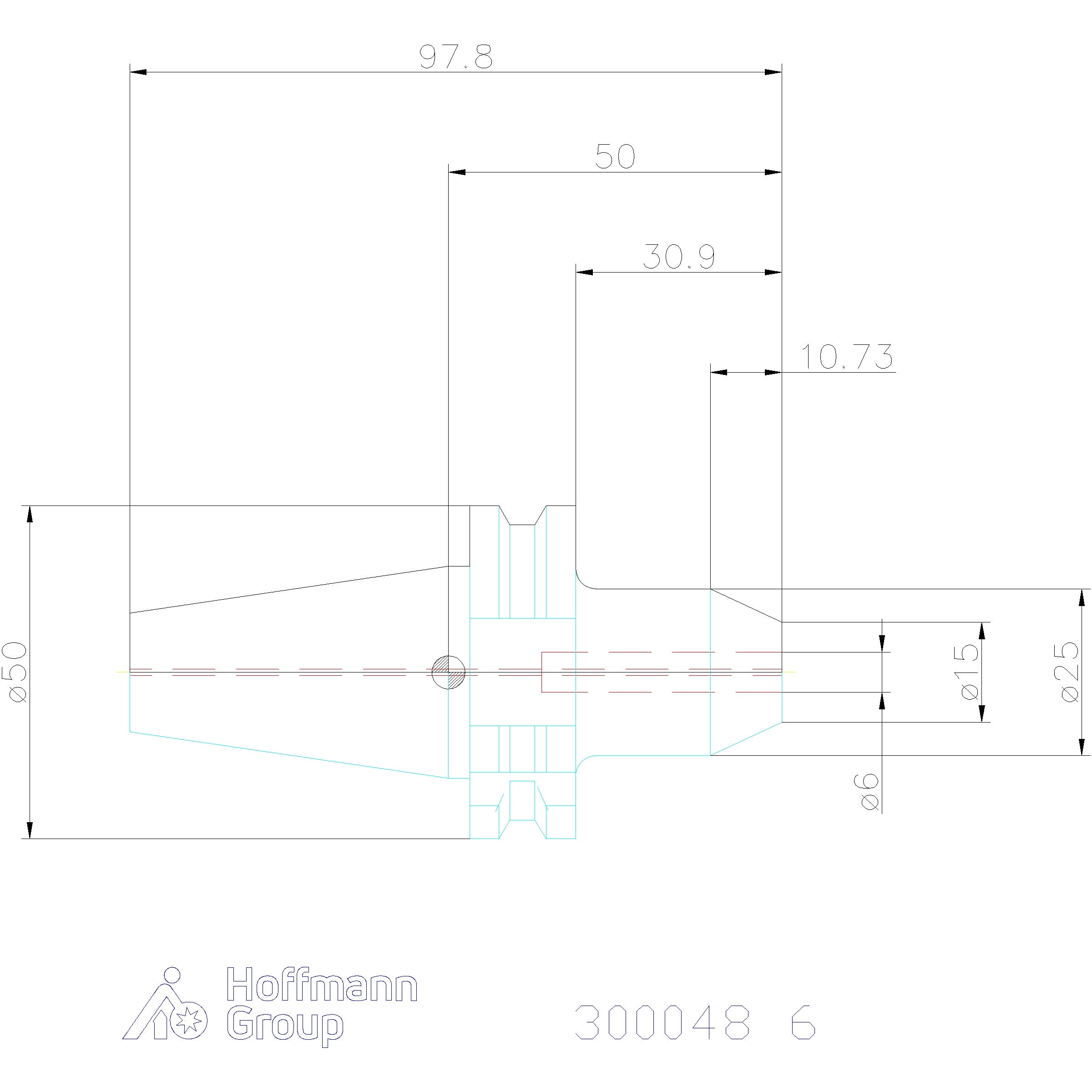

Tekniset tiedot
| Muoto | ADB |
|---|---|
| Pidinstandardi | ISO 7388-1 |
| Tasapainotuslaatu g kierrosluvulla | G 2,5 nopeudella 25000 min-1 |
| Heiton tarkkuus | ≤ 3 µm |
| Jäähdytyskanavan porausreikä | suljettavissa |
| Kartio | SK 30 lyhyt |
| Tuotetyyppi | Weldon-pidin |
| Normi | DIN 6359 |
| Työstöstrategia | HPC |
| Kiristysholkki d1 | 6 mm |
| Vara-kiristysruuvi nro 309900 | 6 |
| Ulkohalkaisija ⌀ d | 25 mm |
| A-mitta (pituus) | 50 mm |
Tuotetiedot
| Tuotenumero | 300048 |
|---|---|
| EAN | 4045197944122 |
