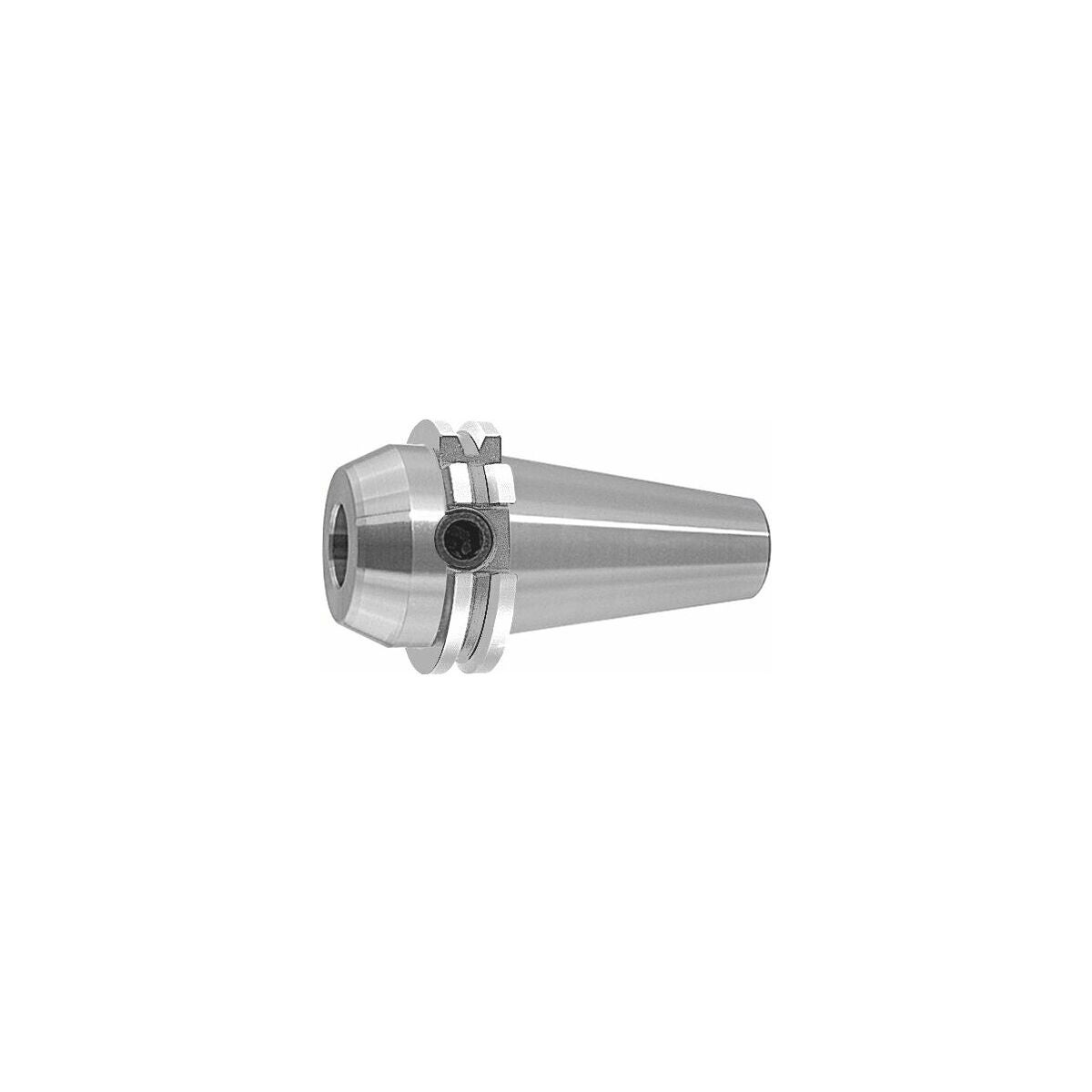

Weldon-pidin, muoto AD, SK 40, erittäin lyhyt 16 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Normi
DIN 69871:n mukainen.
Käyttötiedot
Työkalujen kiinnitykseen Weldon-varrella DIN 1835 B:n ja DIN 6535 HB:n mukaan.
Erikoistarvikkeet

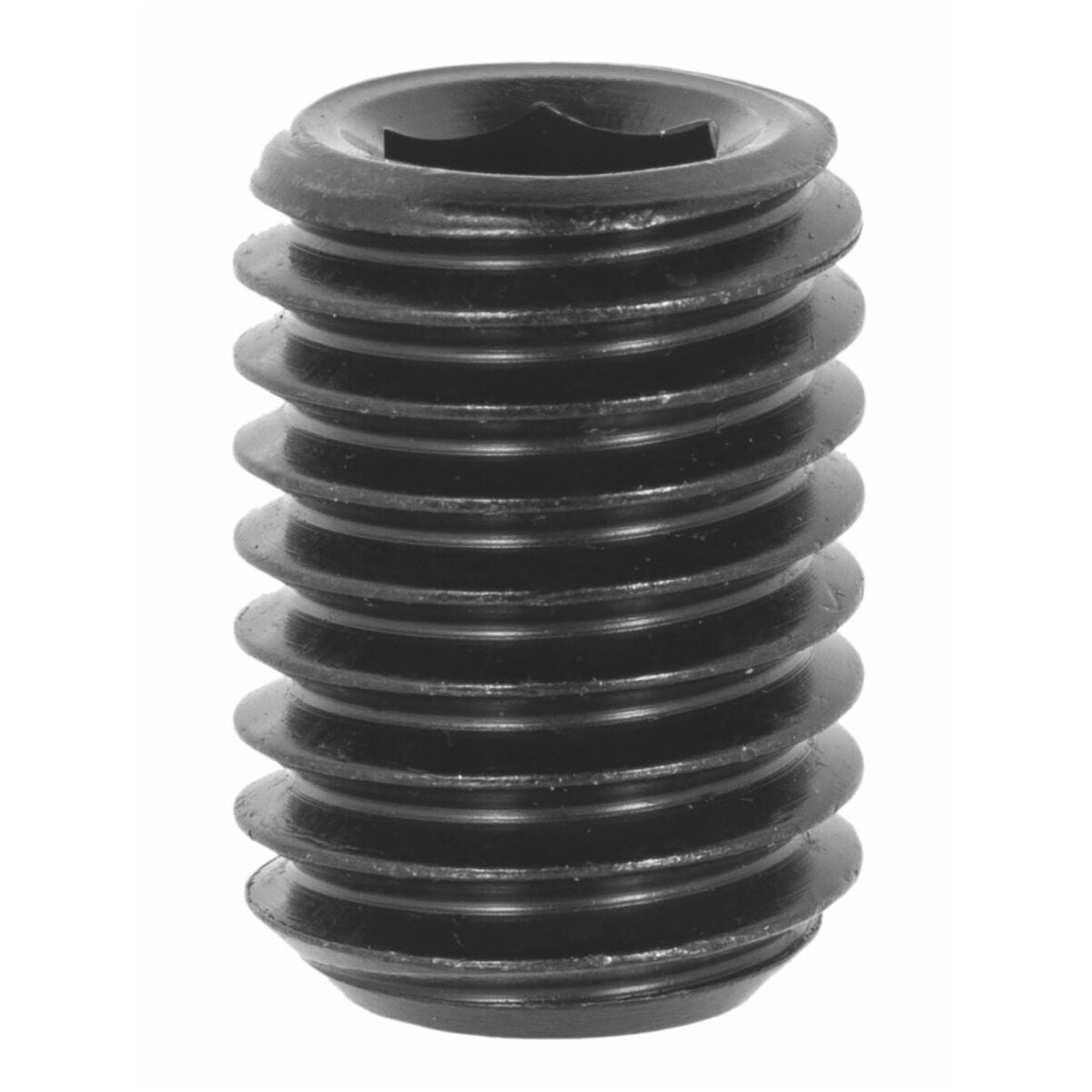

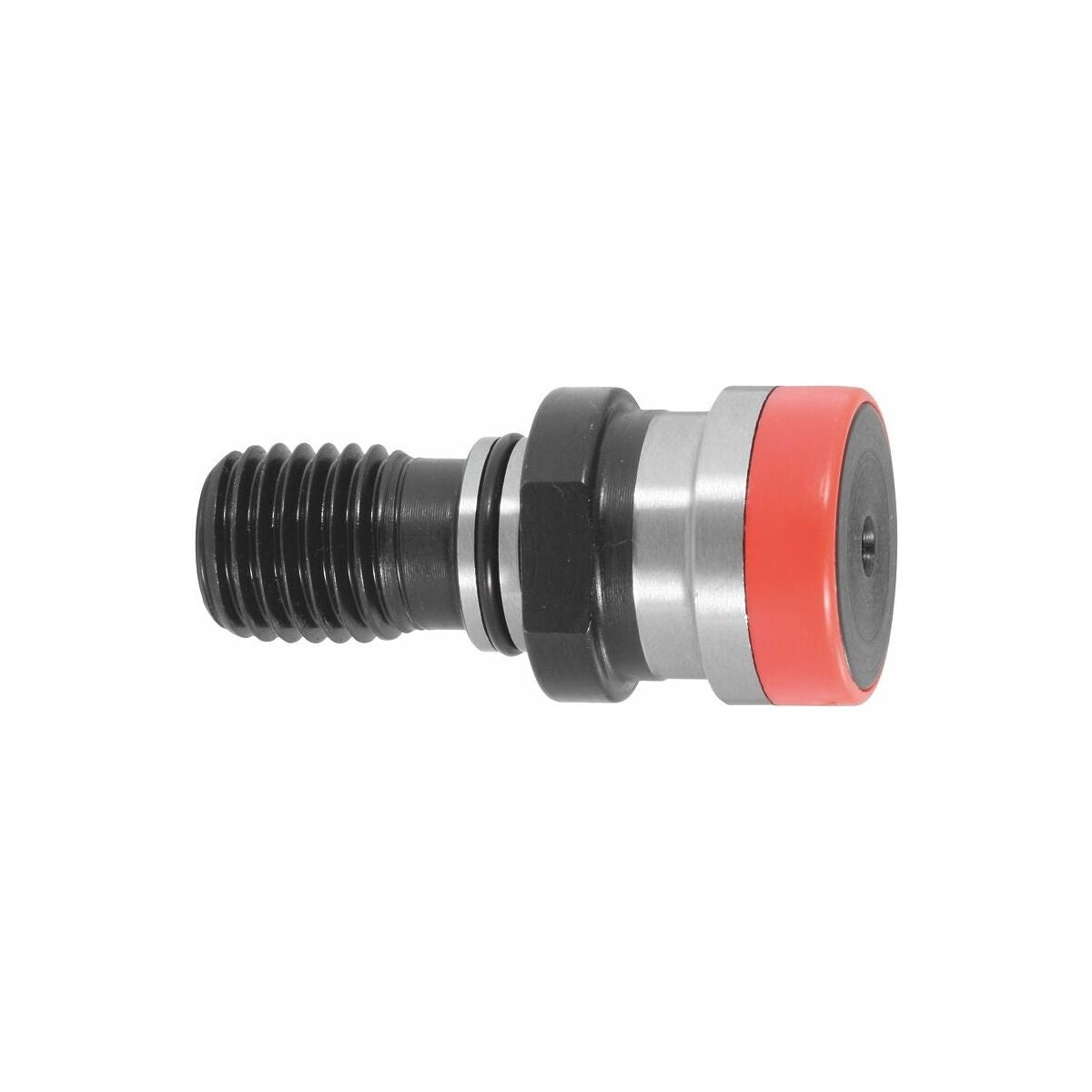

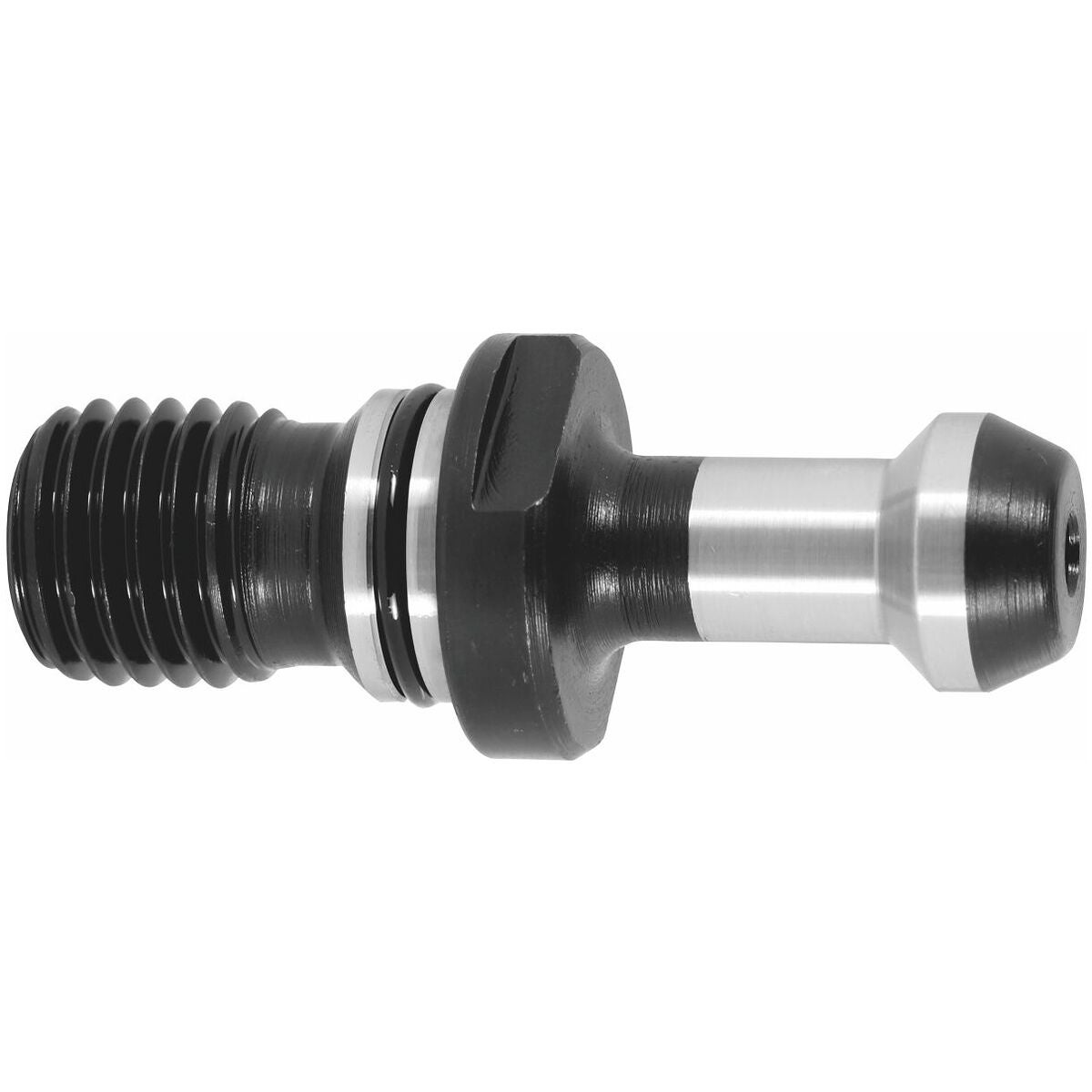

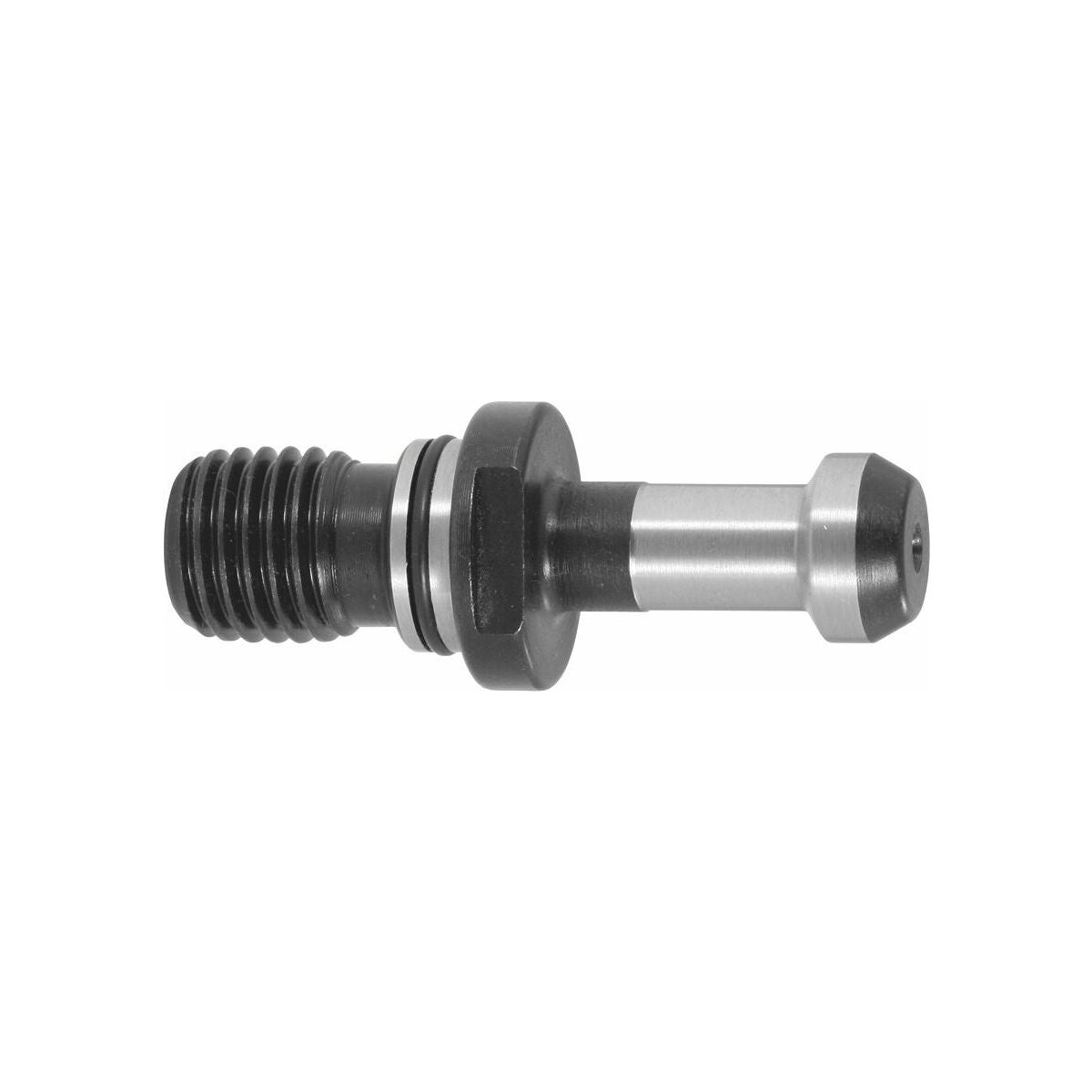

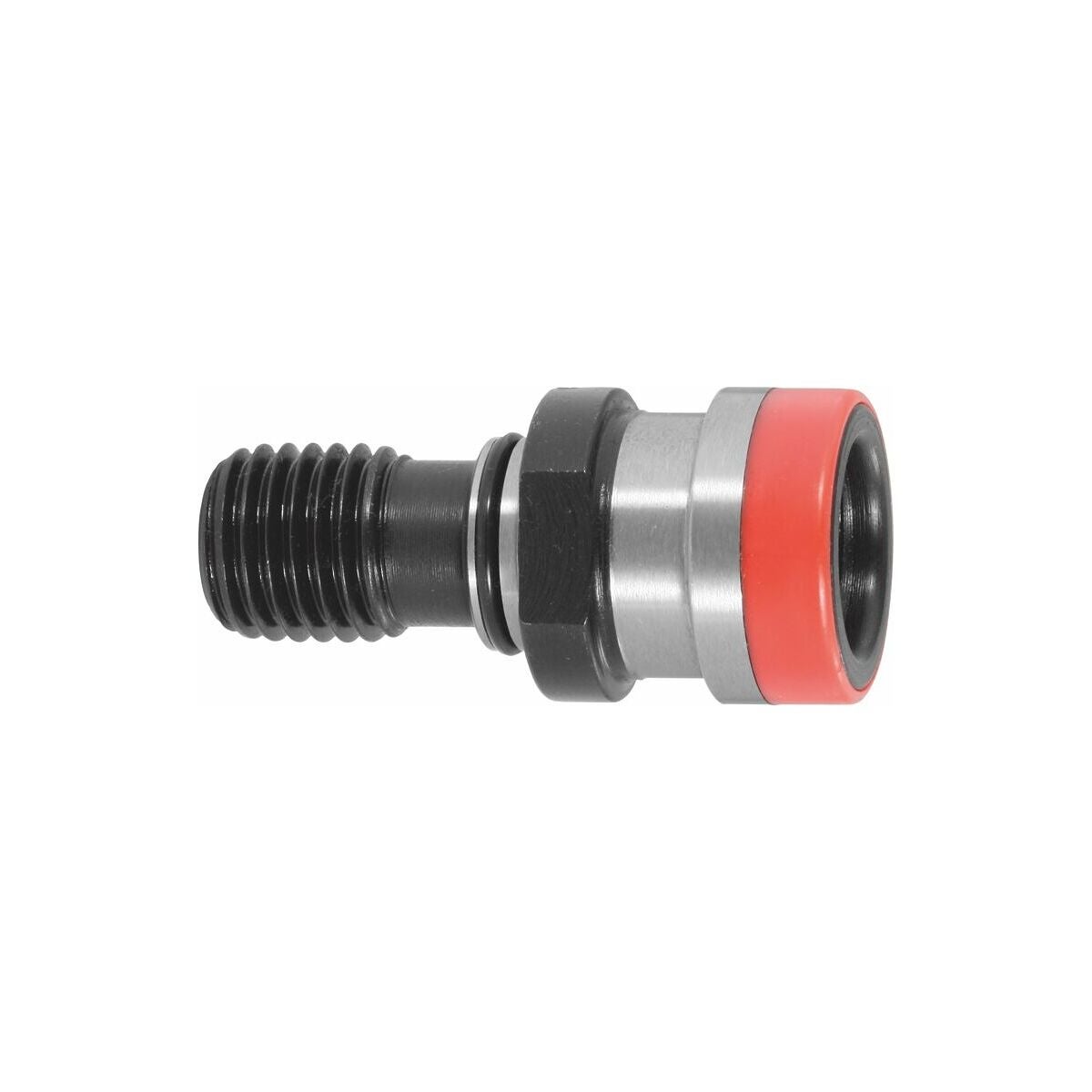

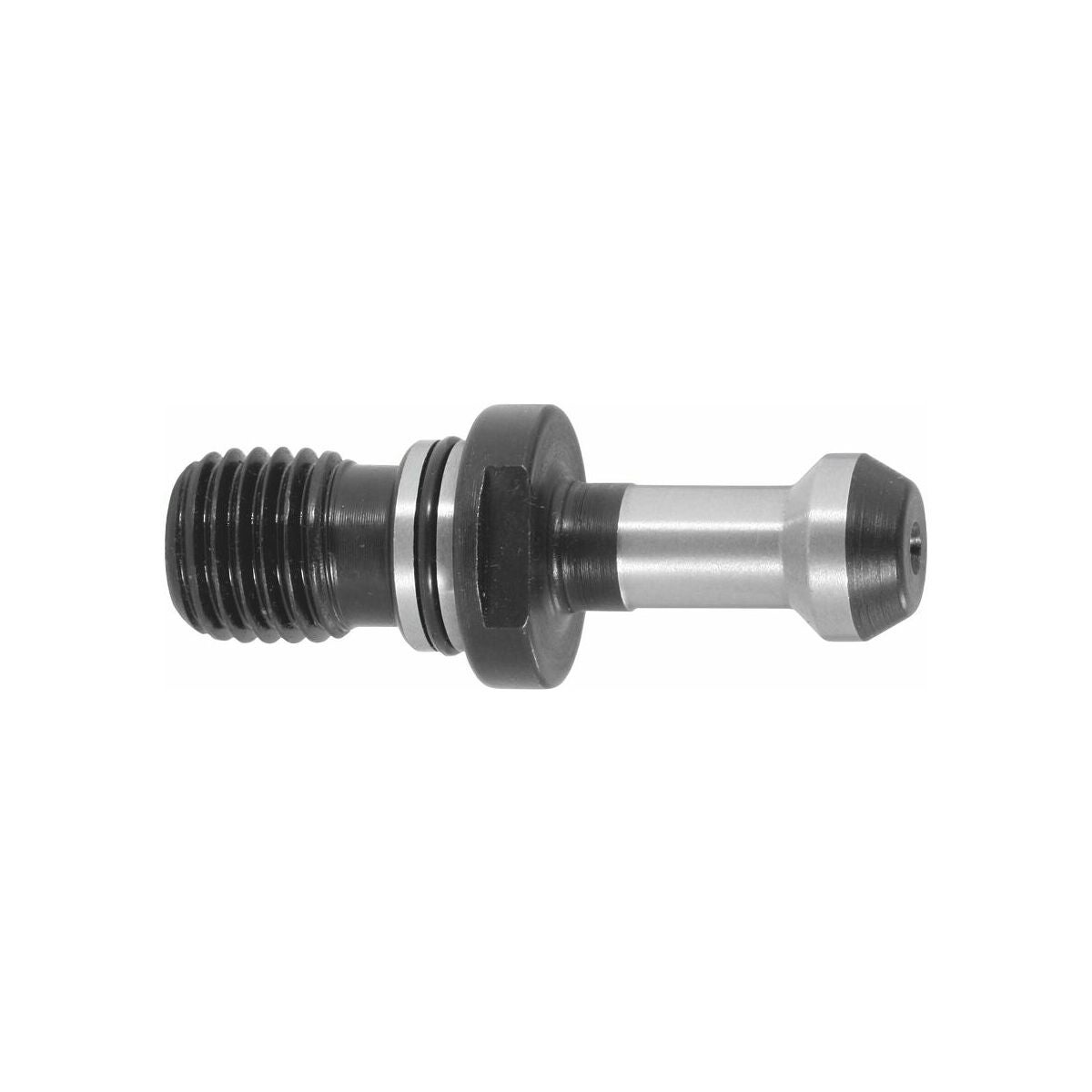

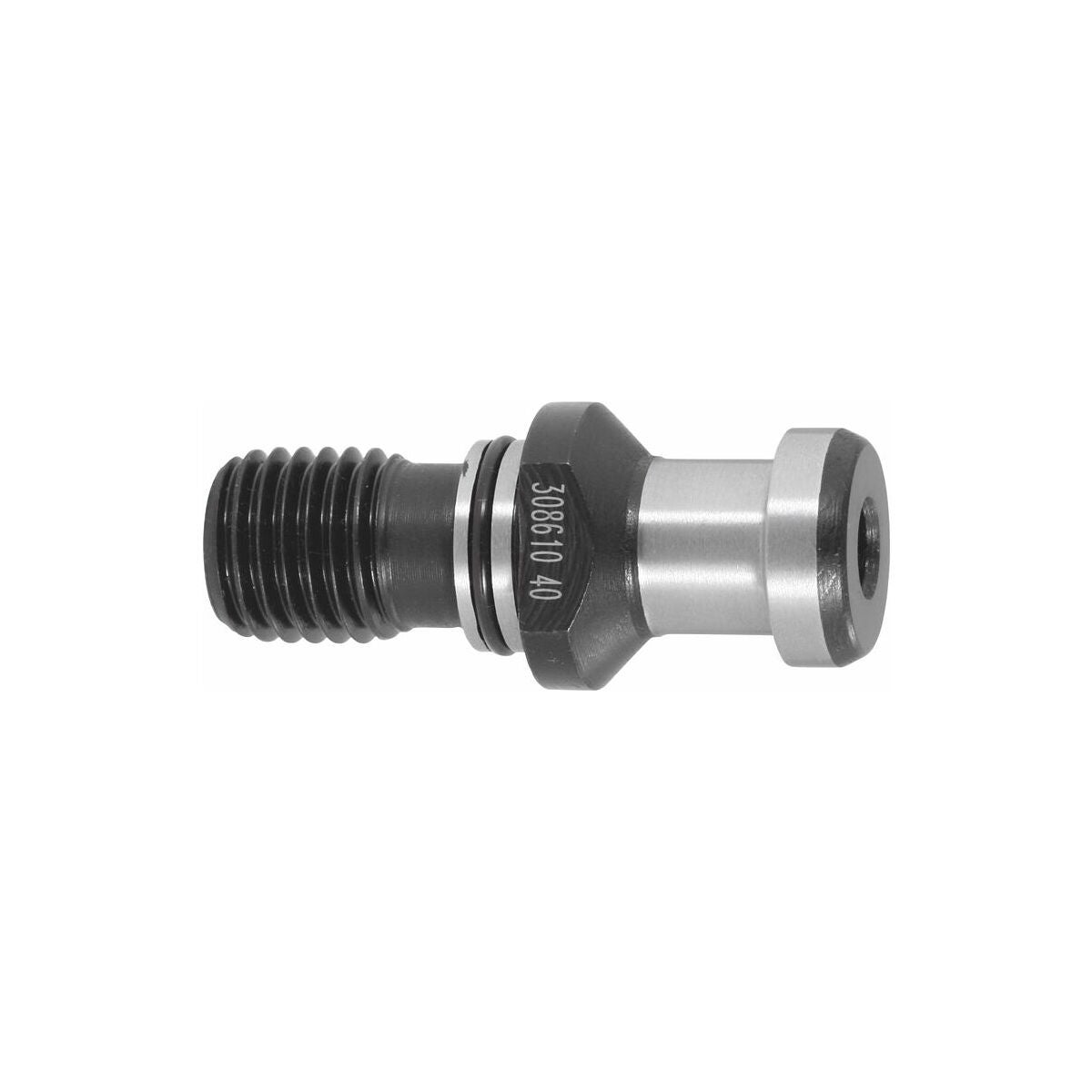

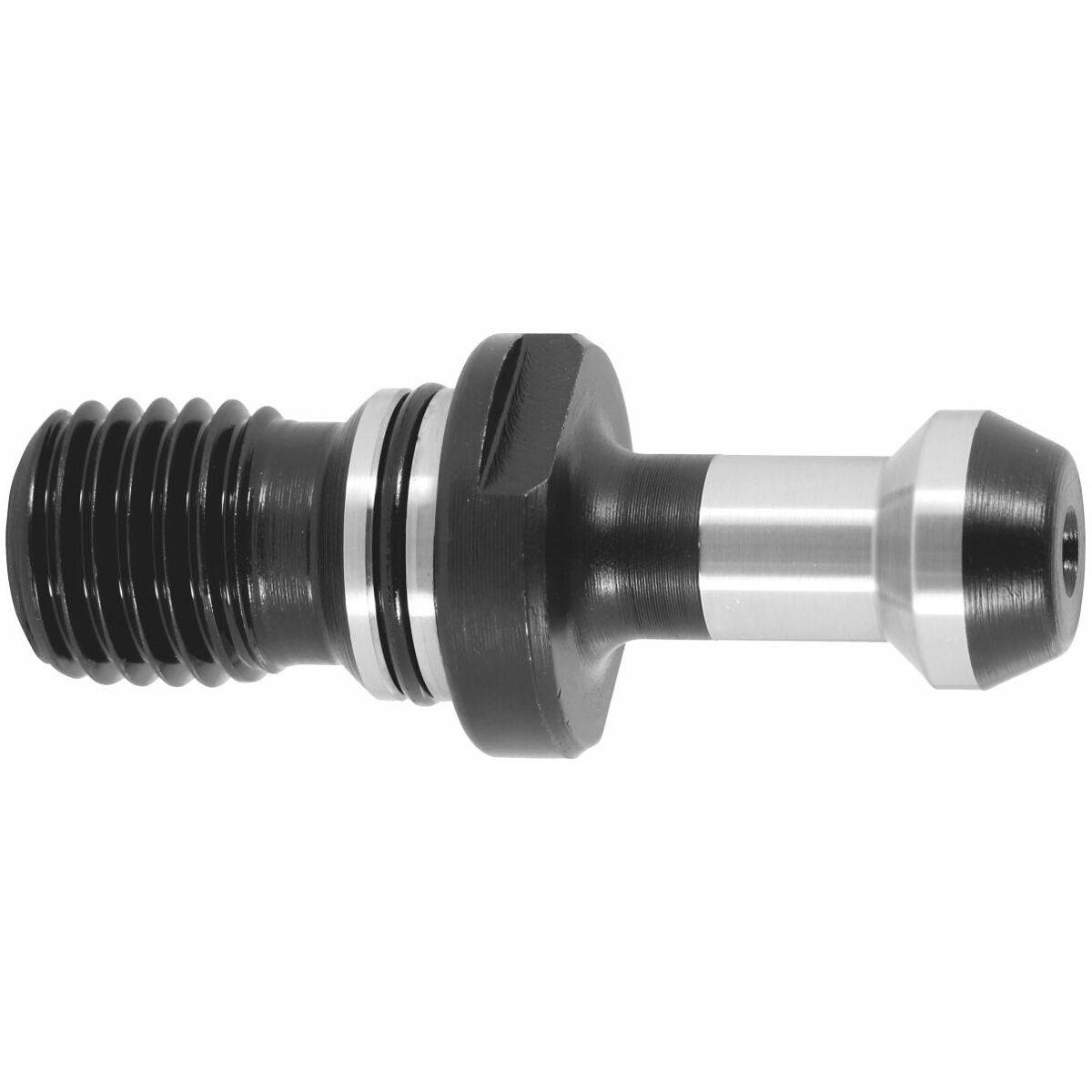

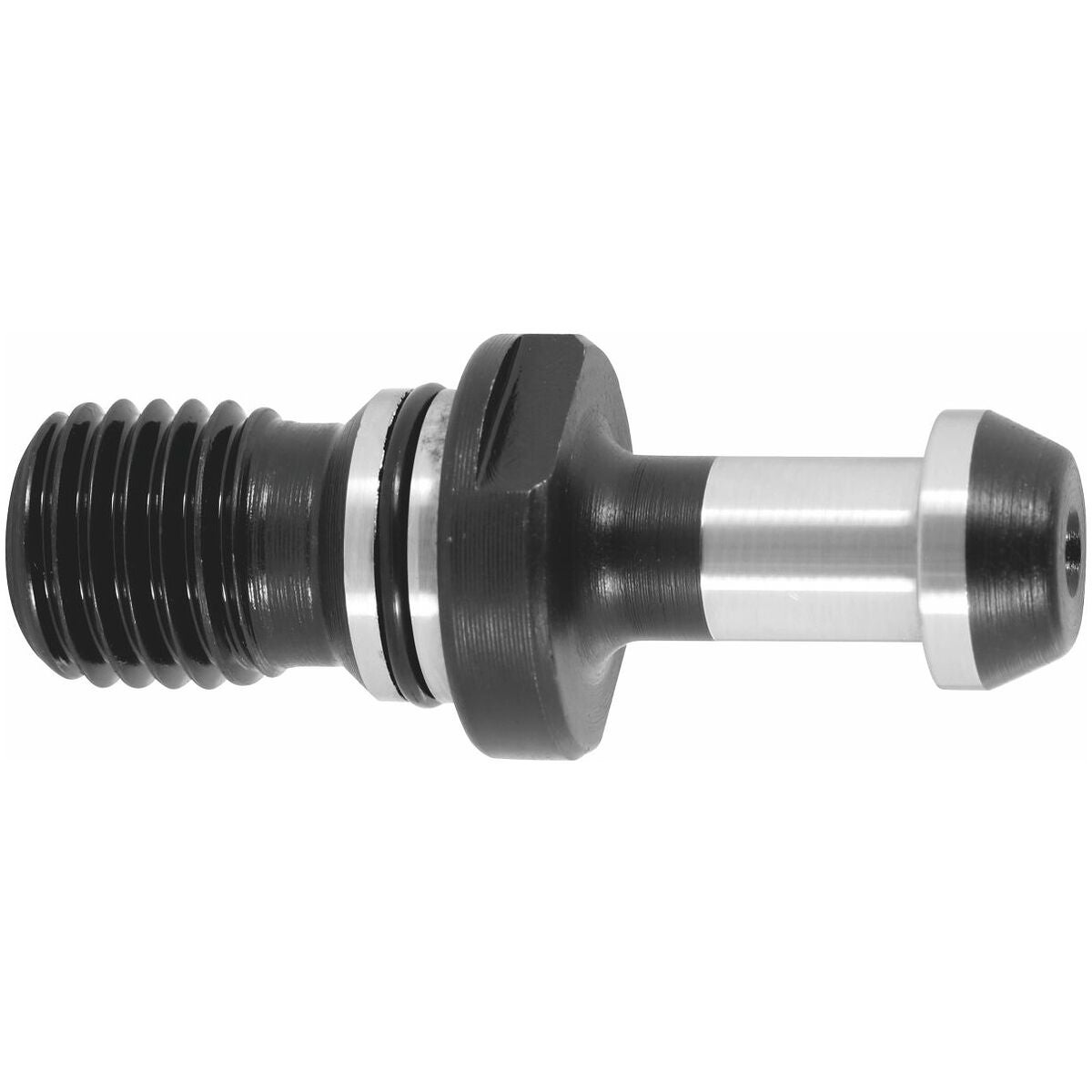

Vetotapit (AB) nro 308600–308806, AB-istukka-avaimet nro 308820; 308830, vararuuvi nro 309901.
Rakenne
Kiinnitysruuvi työkalunvaihtourassa.
Standardi
DIN 69871:n mukainen.
Käyttöarvot
DIN 1835 B- ja DIN 6535 HB -standardien mukaisten weldon-varrella varustettujen työkalujen kiinnittämiseen.
Erikoislisävarusteet
Vetotapit (AB) nro 308600 – 308806, AB-istukka-avaimet nro 308820; 308830, vararuuvi nro 309901.
Tekniset tiedot
| Muoto | AD |
|---|---|
| Pidinstandardi | ISO 7388-1 |
| Tasapainotuslaatu g kierrosluvulla | G 2,5 nopeudella 25000 min-1 |
| Heiton tarkkuus | ≤ 3 µm |
| Kartio | SK 40 erittäin lyhyt |
| Tuotetyyppi | Weldon-pidin |
| Normi | DIN 6359 |

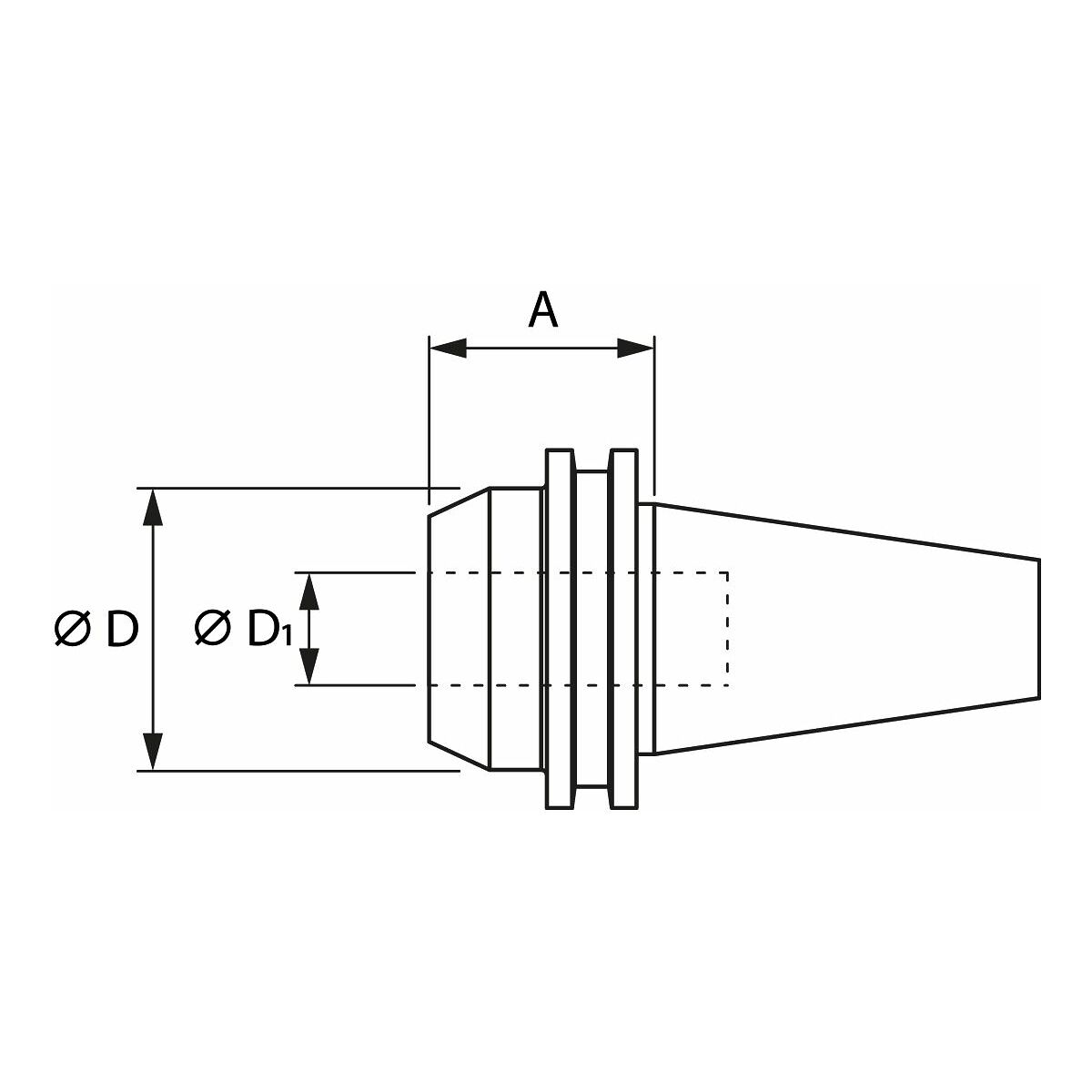

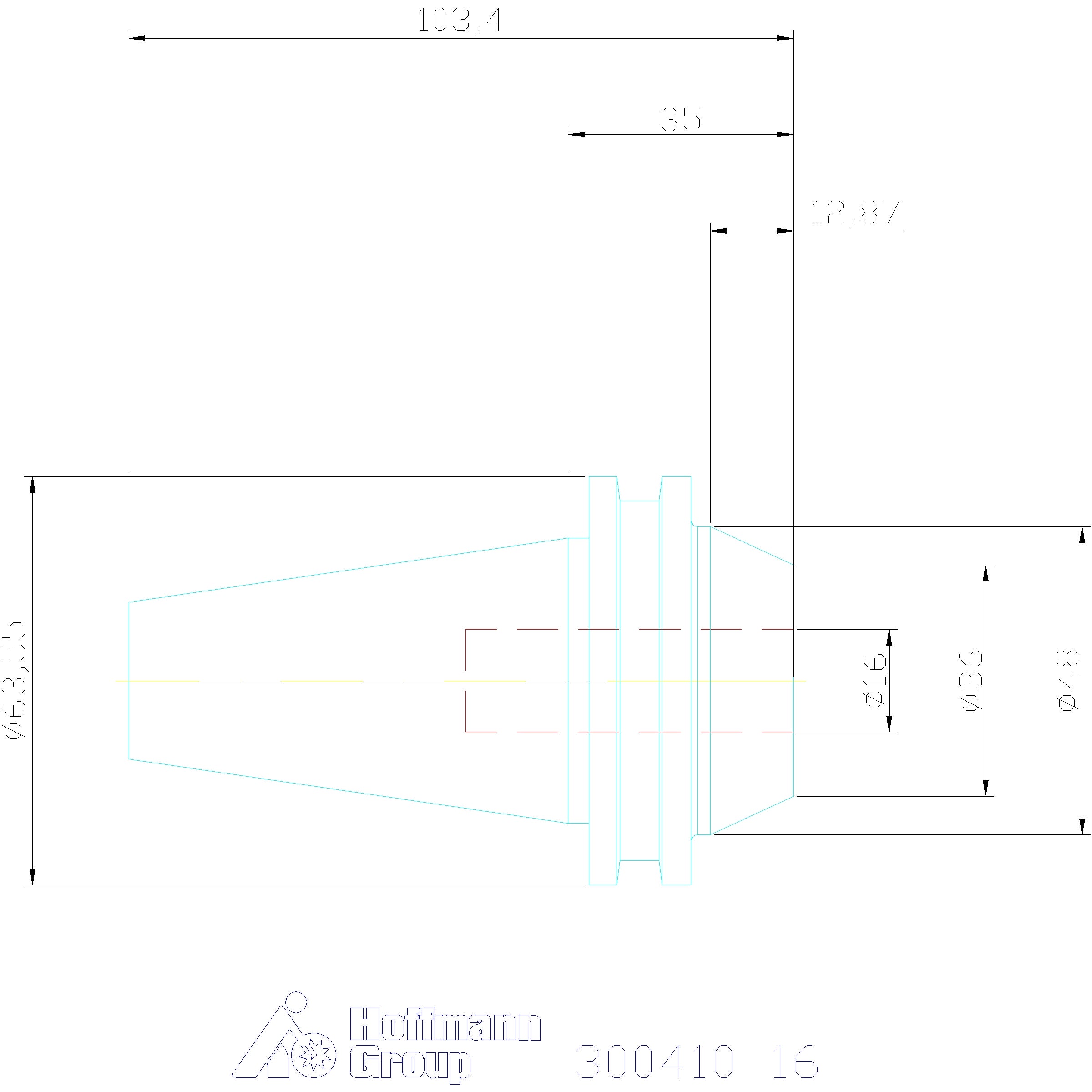

| Kiristysholkki d1 | 16 mm |
| Ulkohalkaisija ⌀ d | 48 mm |
| A-mitta (pituus) | 35 mm |
Tuotetiedot
| Tuotenumero | G30041016 |
|---|---|
| EAN | 4045197284341 |
