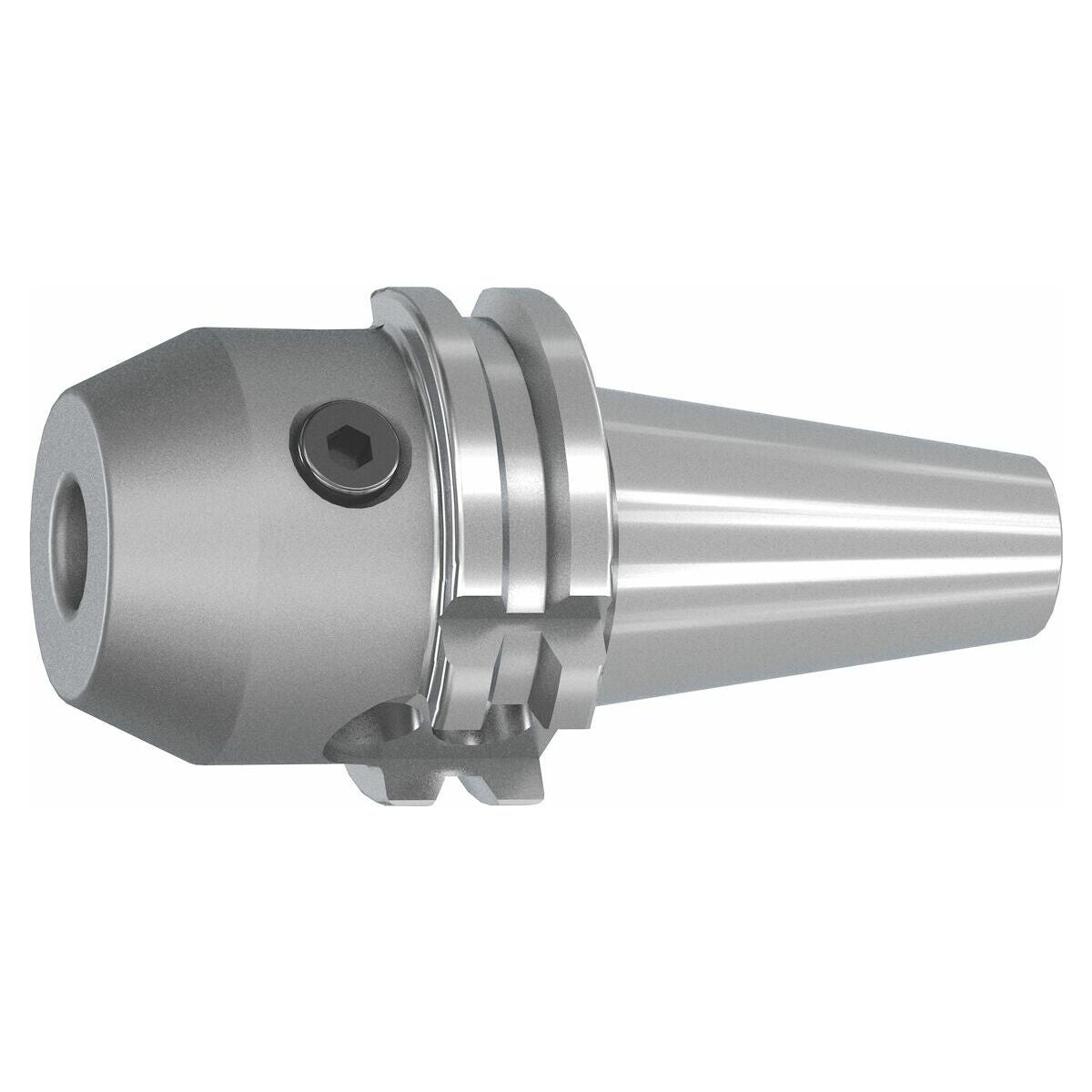

Weldon-istukka, muoto AD, SK 30 lyhyt
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Balluff/RFID-sirun reiällä.
Kaikki varret puhallettu hienoilla lasikuulilla. Tasapainotuslaatu G 6,3 / 18000 min-1.
Käyttötiedot
DIN 1835 B:n ja DIN 6535 HB:n mukaisten Weldon-varrella varustettujen työkalujen kiinnitykseen.
Erikoistarvikkeet
Vetotapit (AB) nro 308600 – 308806, AB-istukka-avaimet nro 308820 – 308835.
Tekniset tiedot
| Muoto | AD |
|---|---|
| Pidinstandardi | ISO 7388-1 |
| Tasapainotuslaatu g kierrosluvulla | G 6,3 nopeudella 18000 kierrosta/min |
| Heiton tarkkuus | ≤ 3 µm |
| Kartio | SK 30 lyhyt |
| Tuotetyyppi | Weldon-pidin |
| Normi | DIN 6359 |
| Työstöstrategia | HPC |
| Kiristysholkki d1 | 16 mm |
| Vara-kiristysruuvi nro 309900 | 16 |

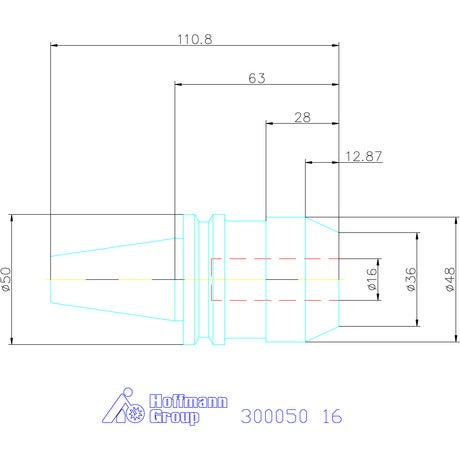

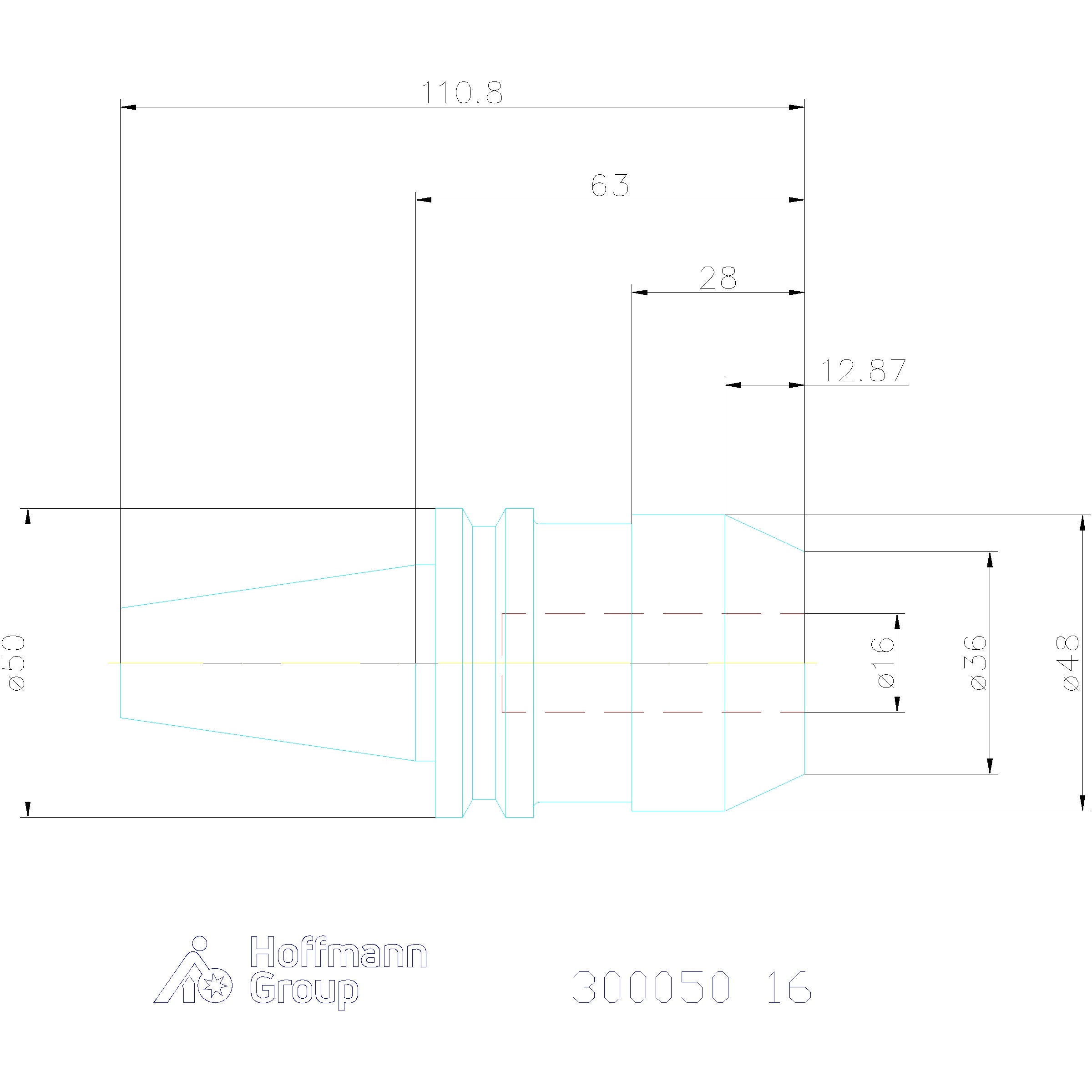

| Ulkohalkaisija ⌀ d | 48 mm |
| A-mitta (pituus) | 63 mm |
Tuotetiedot
| Tuotenumero | 300050 |
|---|---|
| EAN | 4045197674333 |
