Työkalunpidin vaihtopalaporille, muoto ADB SK 40
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Sopii
Kaikille vaihtopalaporille, joissa on sylinterivarsi standardin DIN 6595, osa 1 mukaisesti.
Rakenne

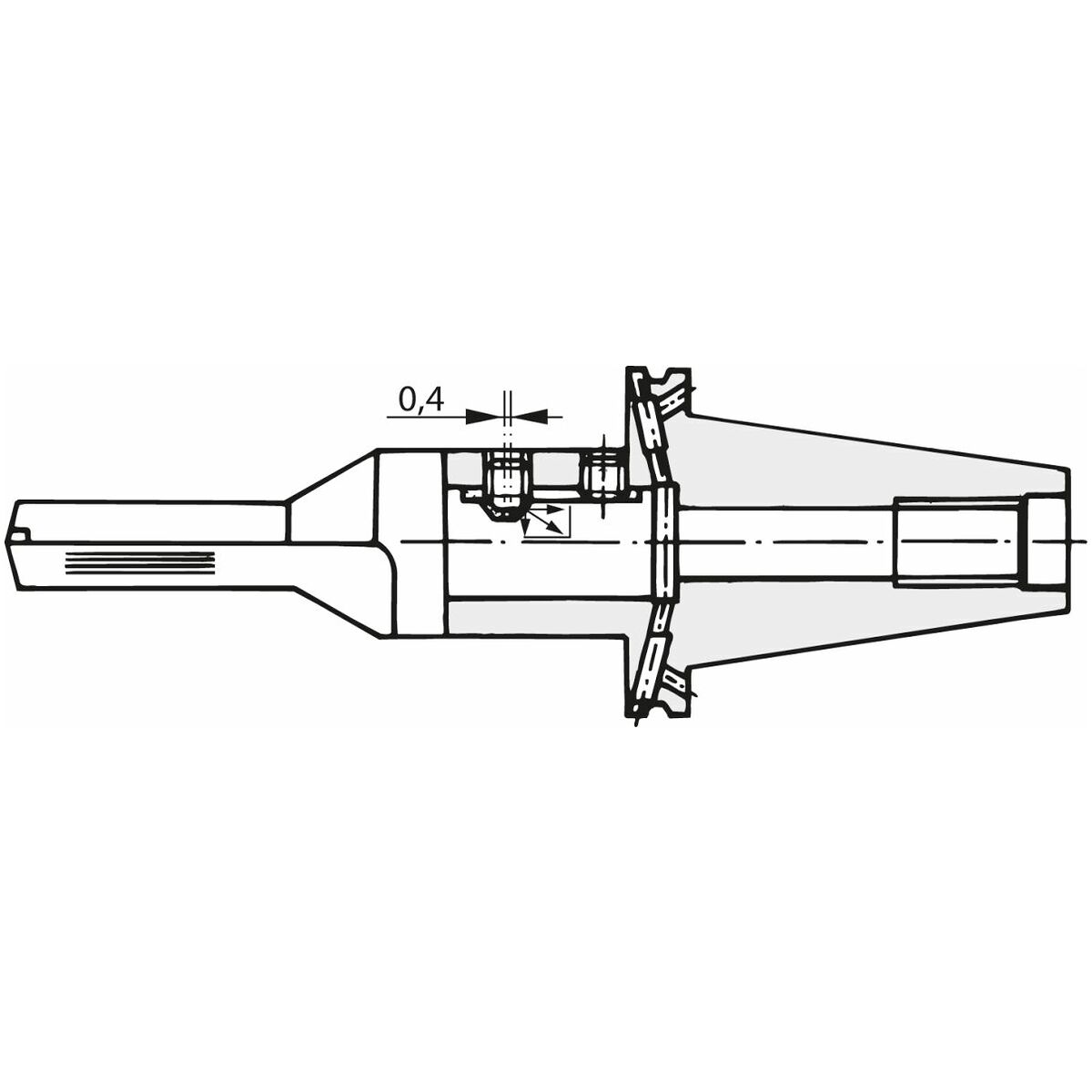

- Kierretapin sijaintia siirretty 0,4 mm kartiomaista upotusta varten vaihtopalaporissa.
- Kiristyksen aikana suurennettu tukihalkaisija painautuu vastinpintaa vasten.
- Tämä antaa paremman tuennan, joka mahdollistaa suuremman syötön.
- Korkea pyörintätarkkuus 3 µm tasohiotun vastinpinnan ansiosta.
- RFID-/Balluff-sirun reiällä.
Käyttötiedot
Kaikkien DIN 6595, osa 1 mukaisten vaihtopalaporien kiinnitykseen.
Erikoistarvikkeet
Vetotapit (AB) nro 308600–308806, AB-istukka-avaimet nro 308820–308835, vararuuvit nro 309907–309908.
Tekniset tiedot
| Muoto | ADB |
|---|---|
| Pidinstandardi | ISO 7388-1 |
| Tasapainotuslaatu g kierrosluvulla | G 2,5 nopeudella 25000 min-1 |
| Balluff-sirureikä | kyllä |
| Kartio | SK 40 |
| Tuotetyyppi | Läpireikäporan pidin |

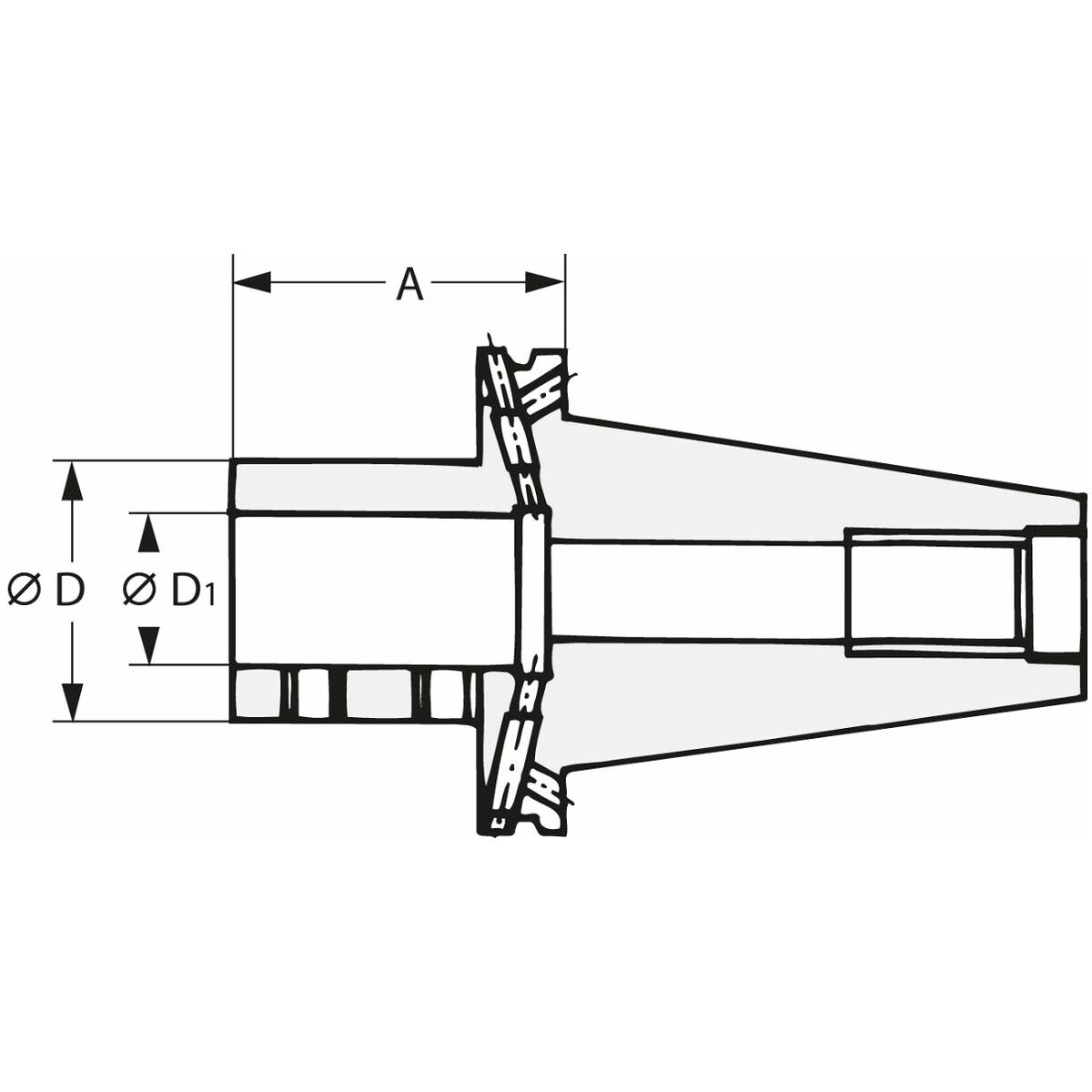

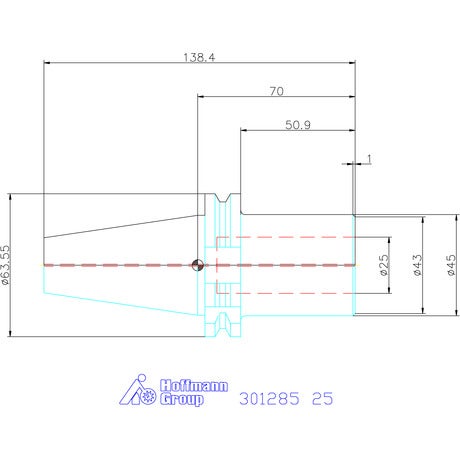

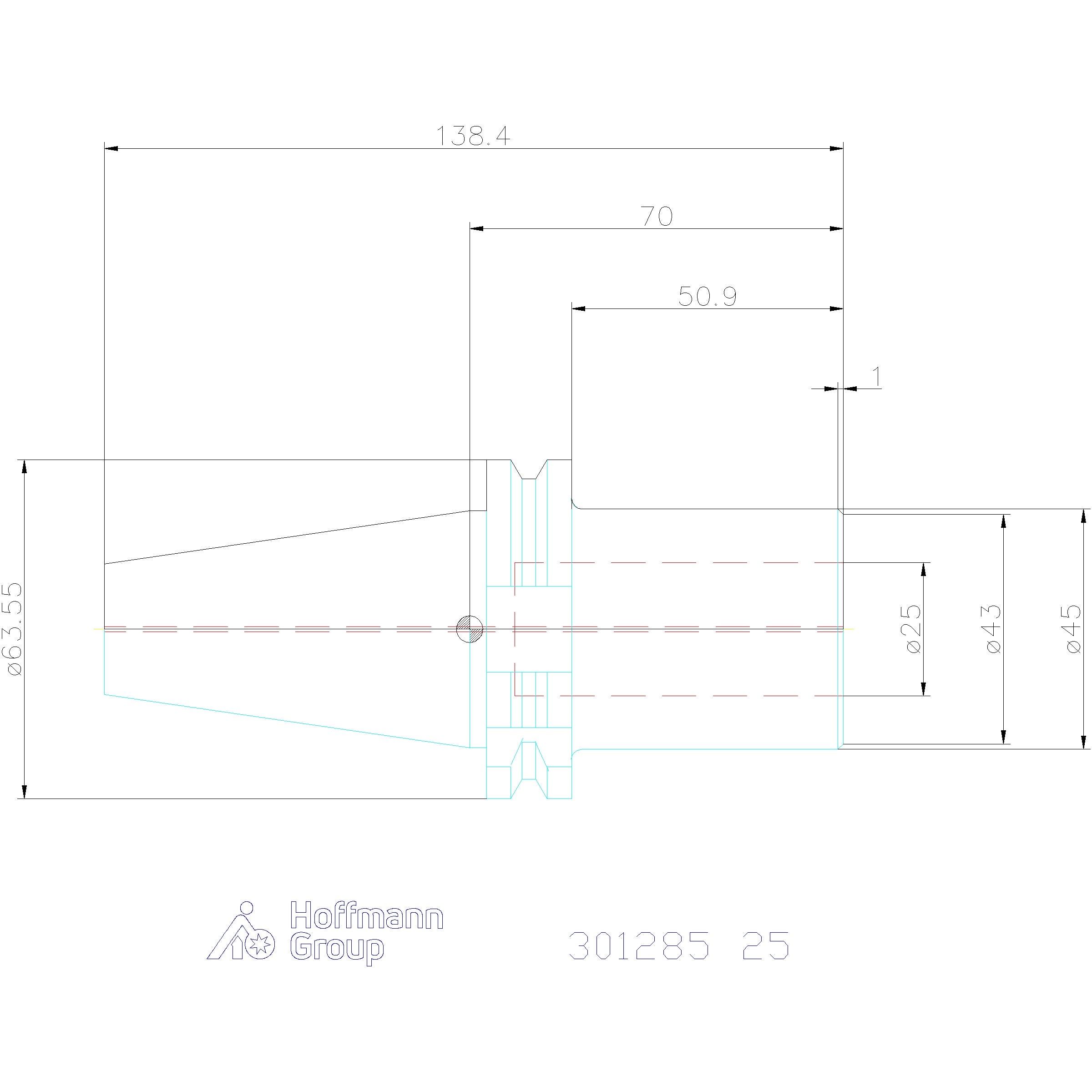

| Varren halkaisijalle d1 | 25 mm |
| Ulkohalkaisija ⌀ d | 45 mm |
| A-mitta (pituus) | 70 mm |
Tuotetiedot
| Tuotenumero | 301285 |
|---|---|
| EAN | 4062406104955 |
