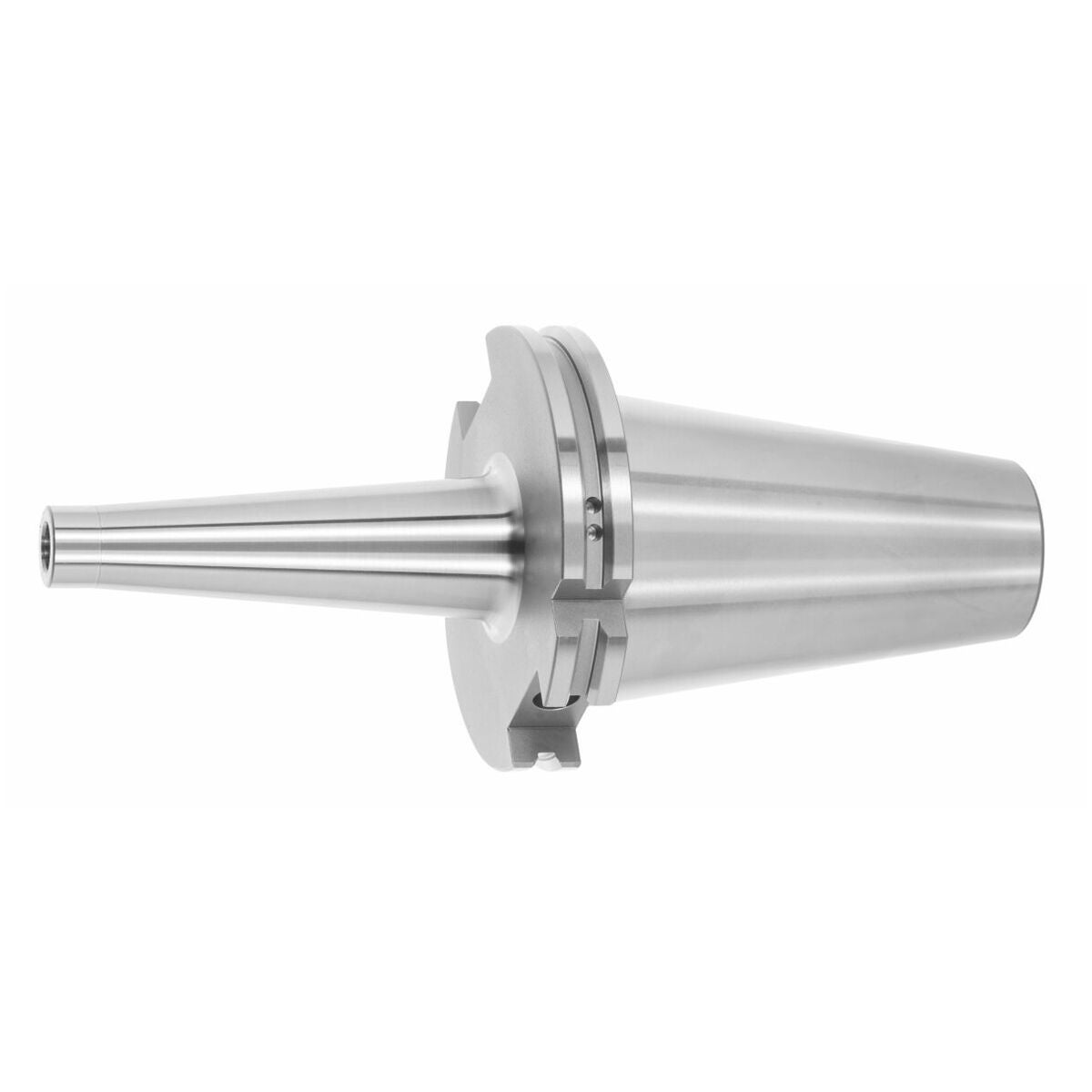

Työkalunpidin kopiojyrsimille kierteellä SK 50
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Kartiomainen malli.
Käyttötiedot
Kierteellisen kopiojyrsimen kiinnitykseen.
Erikoisvarusteet
Vetotapit (AB) nro 308600–308806, AB-istukka-avaimet nro 308820–308835.

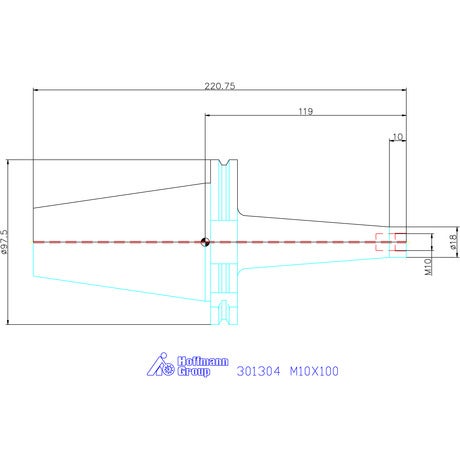

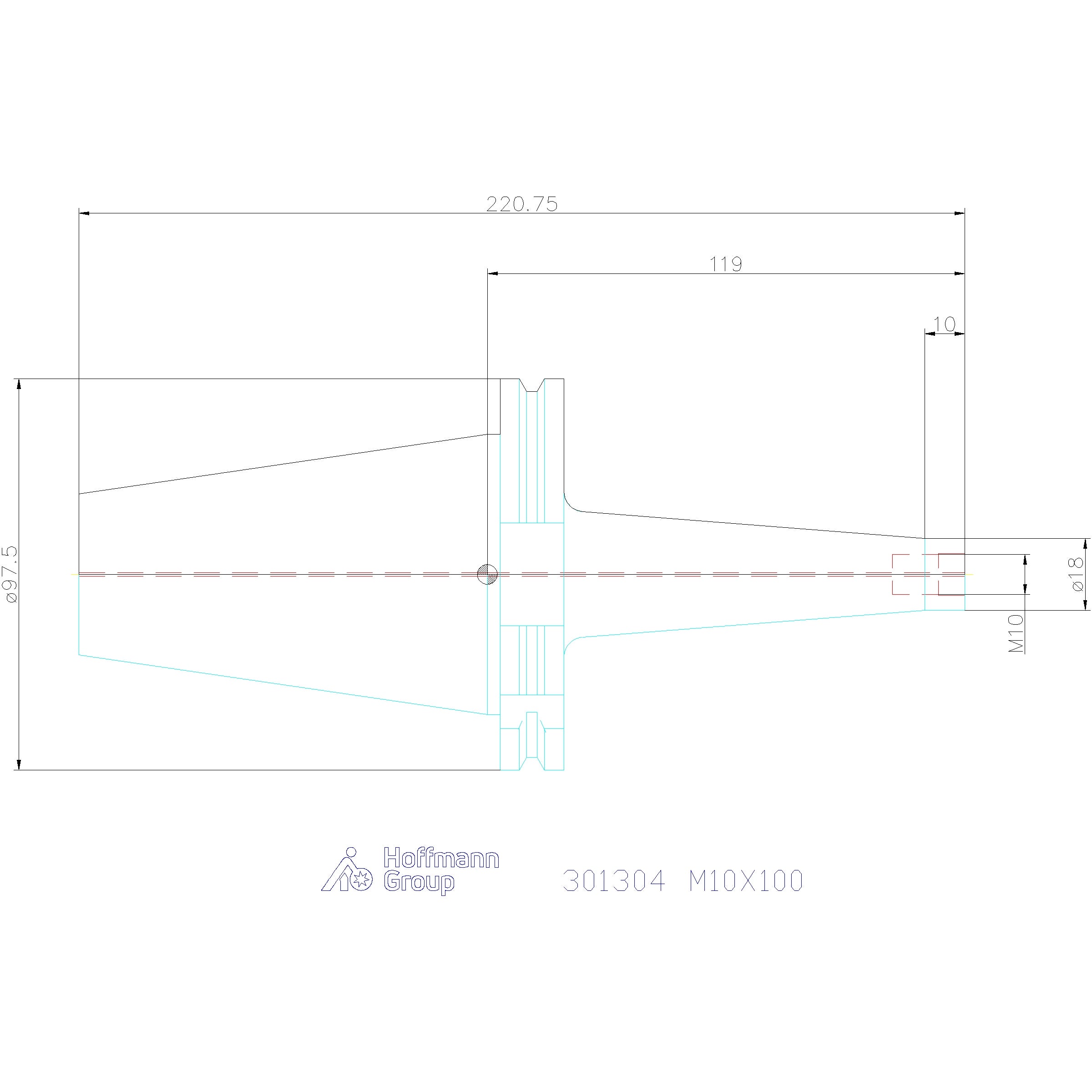

Tekniset tiedot
| Muoto | ADB |
|---|---|
| Pidinstandardi | ISO 7388-1 |
| Tasapainotuslaatu g kierrosluvulla | G 2,5 nopeudella 20000 min-1 |
| Heiton tarkkuus | ≤ 3 µm |
| Kartio | SK 50 |
| Työstöstrategia | HSC |
| Tuotetyyppi | Jyrsinten kierrepidin |
| Reiän halkaisijan d1 toleranssi it6 | 10.5 mm |
| ⌀ d2 | 18 mm |
| Ulkohalkaisija ⌀ d | 32 mm |
| Tehollinen pituus l1 | 100 mm |
| A-mitta (pituus) | 119 mm |
| L2 | 10 mm |
Tuotetiedot
| Tuotenumero | 301304 |
|---|---|
| EAN | 4062406105563 |
