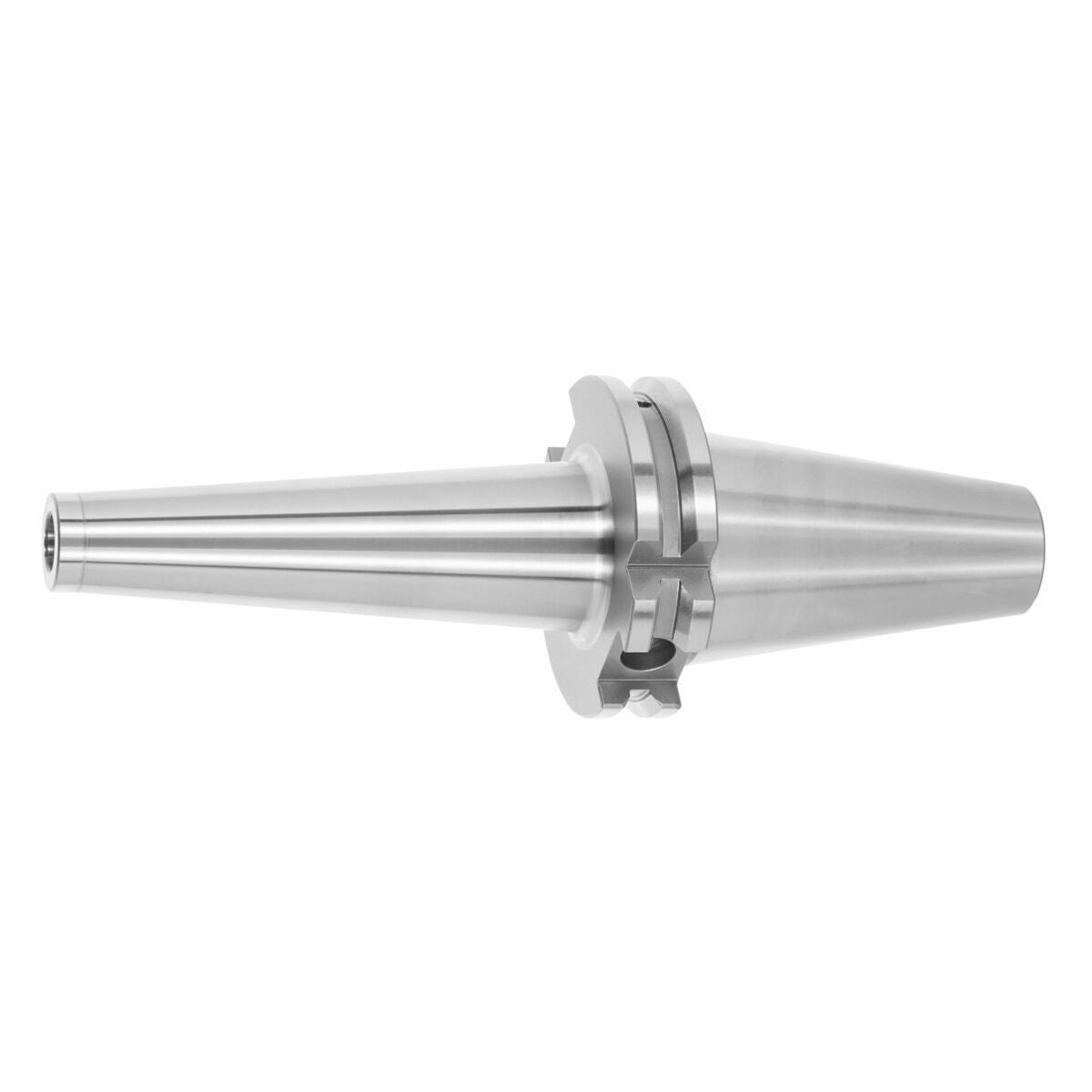

Työkalupidin kopiojyrsimiä varten, kierre SK 40
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Malli
Kartiomainen malli.
Käyttötiedot
Kierteellisen kopioteräjyrsimen kiinnittämiseen.
Erikoisvarusteet
Vetotapit (AB) nro 308600 − 308806, AB-istukka-avaimet nro 308820 – 308835.

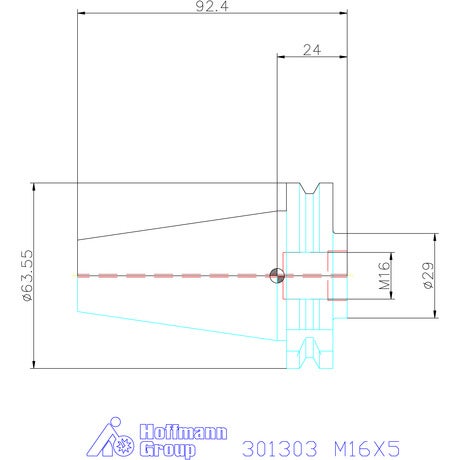

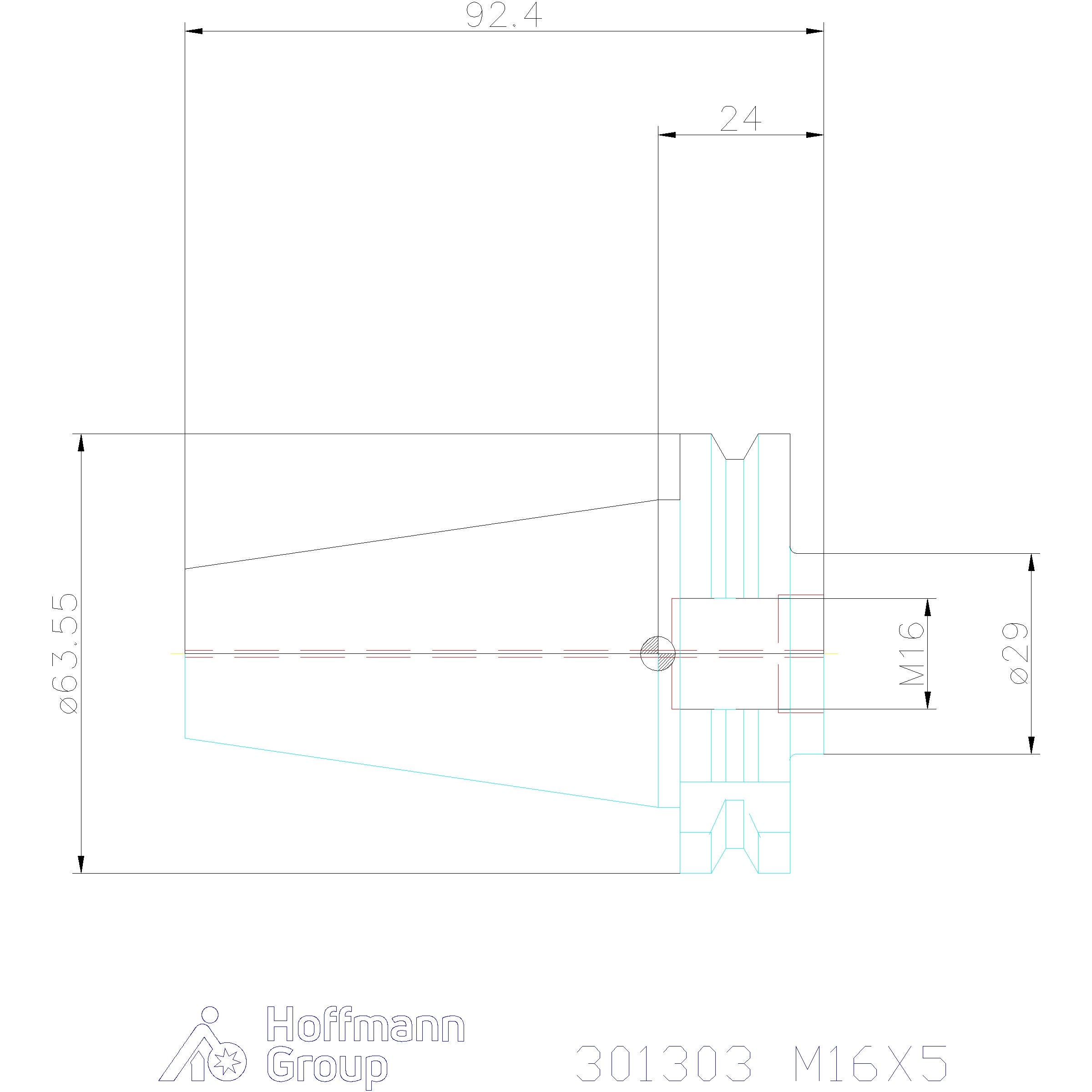

Tekniset tiedot
| Muoto | ADB |
|---|---|
| Pidinstandardi | ISO 7388-1 |
| Tasapainotuslaatu g kierrosluvulla | G 2,5 @ 20000 min-1 |
| Heiton tarkkuus | ≤ 3 µm |
| Kartio | SK 40 |
| Työstöstrategia | HSC |
| Tuotetyyppi | Jyrsinterän pidin kierteellä |
| Reiän halkaisijan d1 toleranssi it6 | 17 mm |
| ⌀ d2 | 29 mm |
| Ulkohalkaisija ⌀ d | 29 mm |
| Tehollinen pituus l1 | 5 mm |
| A-mitta (pituus) | 25 mm |
| Kierteen koko | M16×5 |
| L2 | 5 mm |
Tuotetiedot
| Tuotenumero | 301303 |
|---|---|
| EAN | 4062406105488 |
