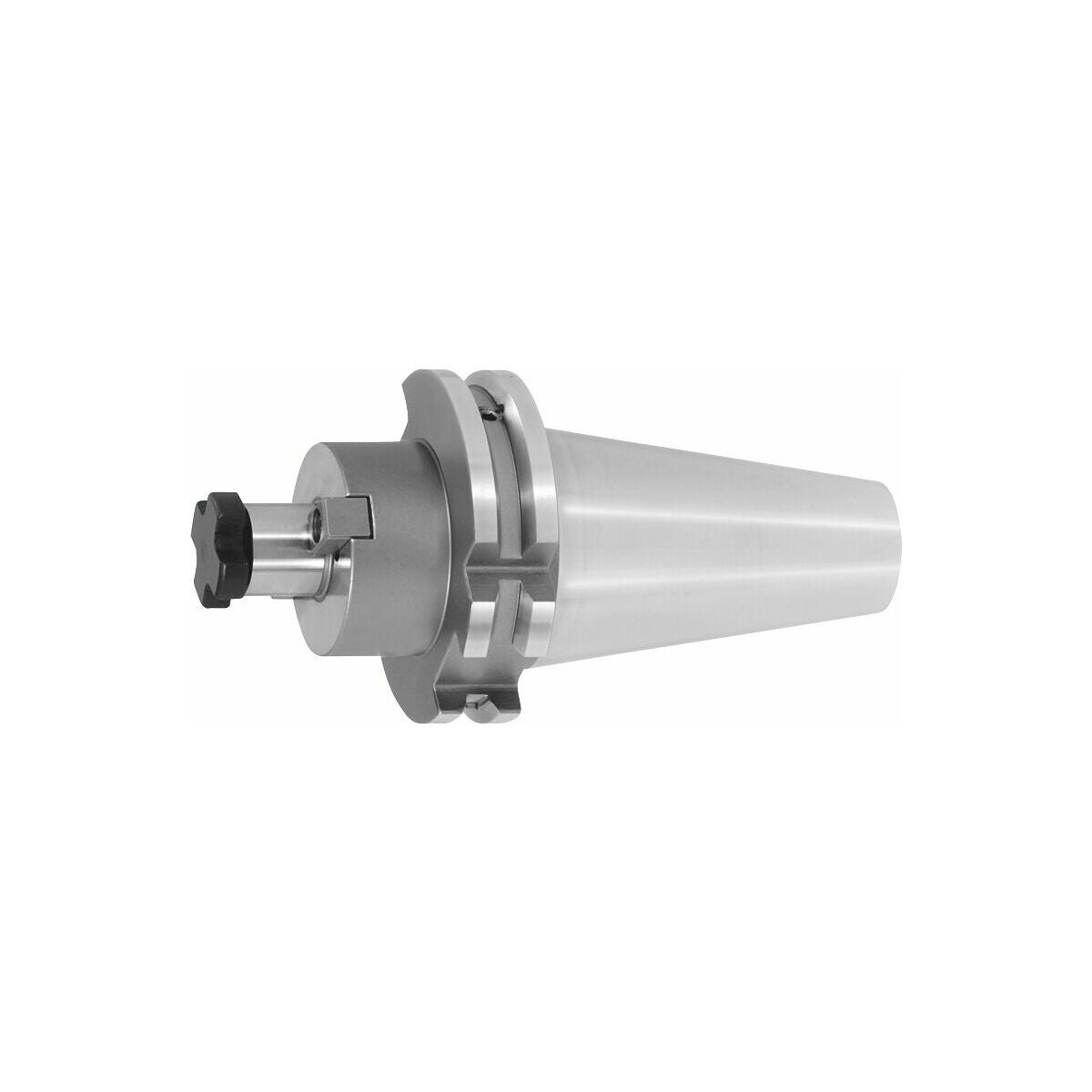

Päätyjyrsimen kara, muoto ADB jäähdytyskanavarei’illä SK 40 A = 100
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne

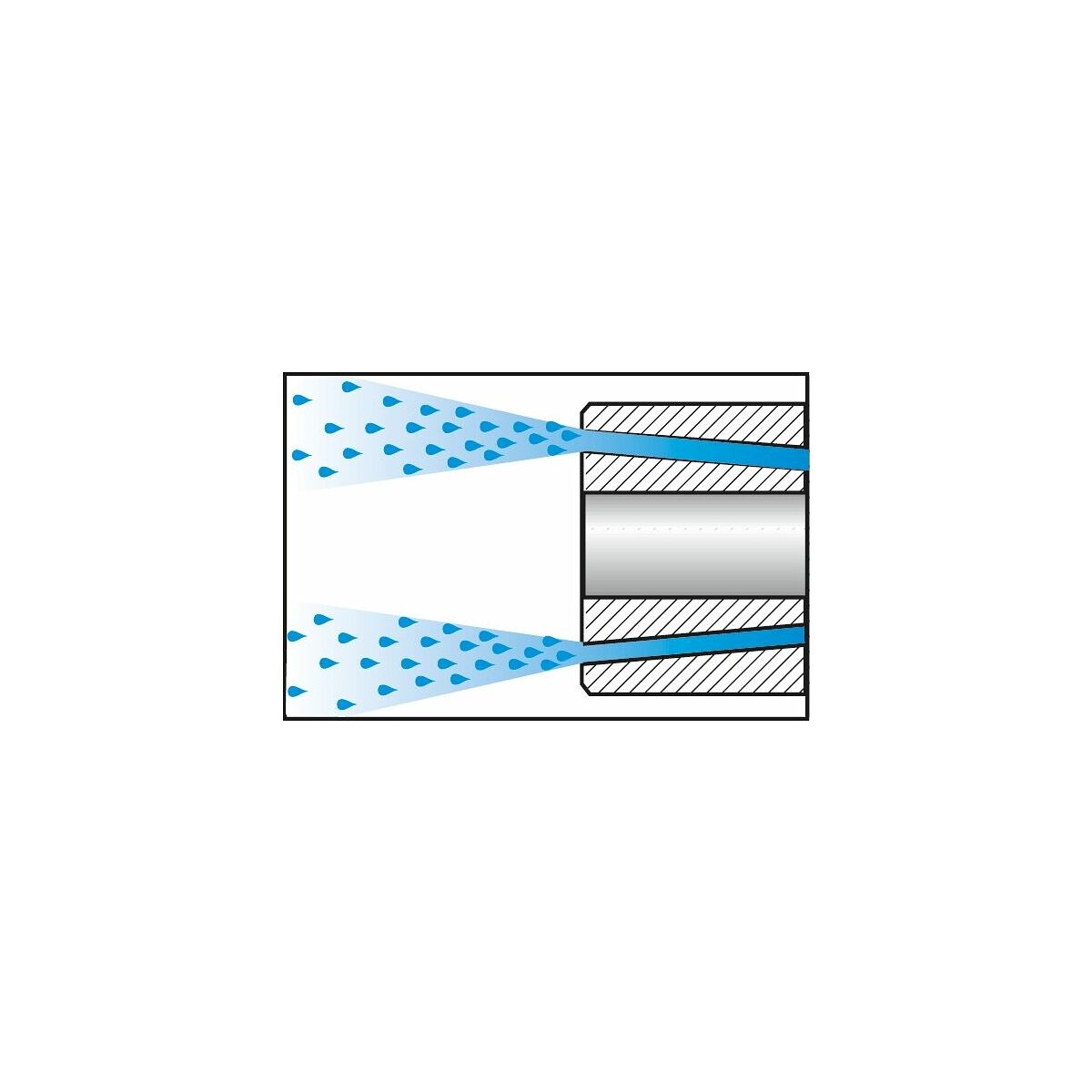

- 4 jäähdytyskanavareikää.
- Kaikki varret kovatyöstetty (rauhallinen käynti!).
- Varsi, tapit ja kaikki tärkeät kauluksen vastepinnat ovat hiotut.
- Lyhyt malli.
- Suurennettu kauluksen vastepinta.
- RFID/Balluff-lastureiällä.
Toimitussisältö
Sis. lukitusruuvin.
Erikoislisävarusteet
Vetotapit (AB) nro 308600–308806, AB-istukka-avaimet nro 308820–308835, erikoisavain nro 309840. Jyrsimen kiristysruuvit nro 309860; 309861.
Tekniset tiedot
| Muoto | ADB |
|---|---|
| Pidinstandardi | ISO 7388-1 |
| Tasapainotuslaatu g kierrosluvulla | G 2,5 nopeudella 25000 min-1 |
| Heiton tarkkuus | ≤ 6 µm |
| Jäähdytyskanavan porausreikä | ei voida sulkea |
| Kartio | SK 40 A = 100 |
| Työstöstrategia | HPC |
| Tuotetyyppi | Päätyjyrsinmandrelli |
| Normi | DIN 6357 |
| Kiristysholkki d1 | 27 mm |
| Jyrsinakaran pituus l4 | 21 mm |
| Akselin halkaisija d1 | 27 mm |
| Sopiva erikoisavain nro 309840 | 27 |
| Irtonainen jyrsimen lukitusruuvi nro 309860 / 309861 | 27 |
| Ulkohalkaisija ⌀ d | 50 mm |
| A-mitta (pituus) | 100 mm |
Tuotetiedot
| Tuotenumero | 301030 |
|---|---|
| EAN | 4045197285669 |
