Päätyjyrsimen pidin, muoto A SK 50 lyhyt
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Kaikki varret on puhallettu hienoilla lasihelmillä.
- Varret, tapit ja kaikki tärkeät kauluksen vastepinnat on hiottu.
- Lyhyt malli.
- Suurennettu kauluksen vastepinta.
- RFID-/Balluff-lastureiällä.
Toimitussisältö
Sis. lukitusruuvin.
Erikoisvarusteet
Vetotapit (AB) nro 308600–308806, AB-istukka-avaimet nro 308820–308835, erikoisavain nro 309840. Jyrsimen kiristysruuvit nro 309860; 309861.
Huomautus
4 kierteitettyä reikää työkalunpitimen kiinnitykseen DIN 2079:n mukaan.
Malli
Kaikki varret puhallettu hienoilla lasihelmillä.
- Varsi, vetotappi ja kaikki tärkeät laipan vastepinnat on hiottu.
- Lyhyt malli.
- Suurennettu laipan vastepinta.
- RFID-/Balluff-lastureiällä.
Toimitussisältö
Sisältää lukitusruuvin.
Erikoistarvikkeet
Vetotapit (AB) nro 308600–308806, AB-istukka-avaimet nro 308820–308835, erikoisavain nro 309840. Jyrsimen kiristysruuvit nro 309860; 309861.

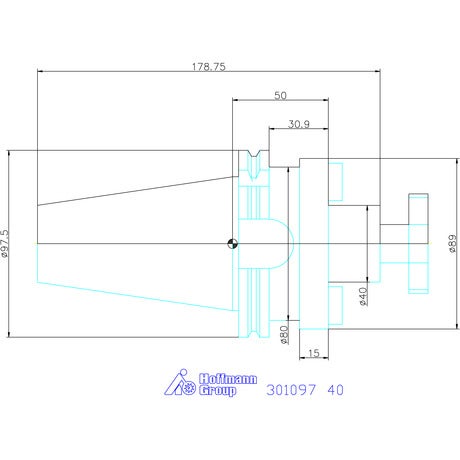

Tekniset tiedot
| Muoto | A |
|---|---|
| Pidinstandardi | ISO 7388-1 |
| Tasapainotuslaatu g kierrosluvulla | G 6,3 nopeudella 18000 kierrosta/min |
| Heiton tarkkuus | ≤ 6 µm |
| Kartio | SK 50 lyhyt |
| Työstöstrategia | HPC |
| Tuotetyyppi | Päätyjyrsimen kara |
| Normi | DIN 6357 |
| Kiristysholkki d1 | 40 mm |
| Jyrsinakaran pituus l4 | 27 mm |
| Akselin halkaisija d1 | 40 mm |
| Sopiva erikoisavain nro 309840 | 40 |
| Irtonainen jyrsimen lukitusruuvi nro 309860 / 309861 | 40 |
| Ulkohalkaisija ⌀ d | 89 mm |
| A-mitta (pituus) | 50 mm |
Tuotetiedot
| Tuotenumero | 301097 |
|---|---|
| EAN | 4062406251987 |
