Kutisteistukka jäähdytyskanavaporauksella
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Erittäin kuumalujasta teräksestä.
- Koko 3–5 HM:lle, koosta 6 alkaen HSS:lle ja HM:lle.
- Kaikki varret kovakoneistettu (rauhallinen käynti!).
- RFID-/Balluff-sirureiällä.
Lisäksi jäähdytyskanavan reiät ja suljettavat kierteet.
Jäähdytyskanavan porausreiät kiristys-⌀ D1: 3, 4 ja 5 mm eivät ole suljettavissa.
Käyttötiedot
Sylinterivarrella varustettujen työkalujen kiinnitykseen toleranssilla h6.
Soveltuu induktio-, kosketus- ja kuumailmakutistustyökaluihin.
Erikoisvarusteet
Vetotapit (AB) nro 308600–308800, AB-istukka-avaimet nro 308820–308835, kutistusistukan jatkeet nro 302410–302419. Kutistuslaitteet, tarvikkeet nro 354210–354450, tasapainotusruuvisarja nro 309906 180.

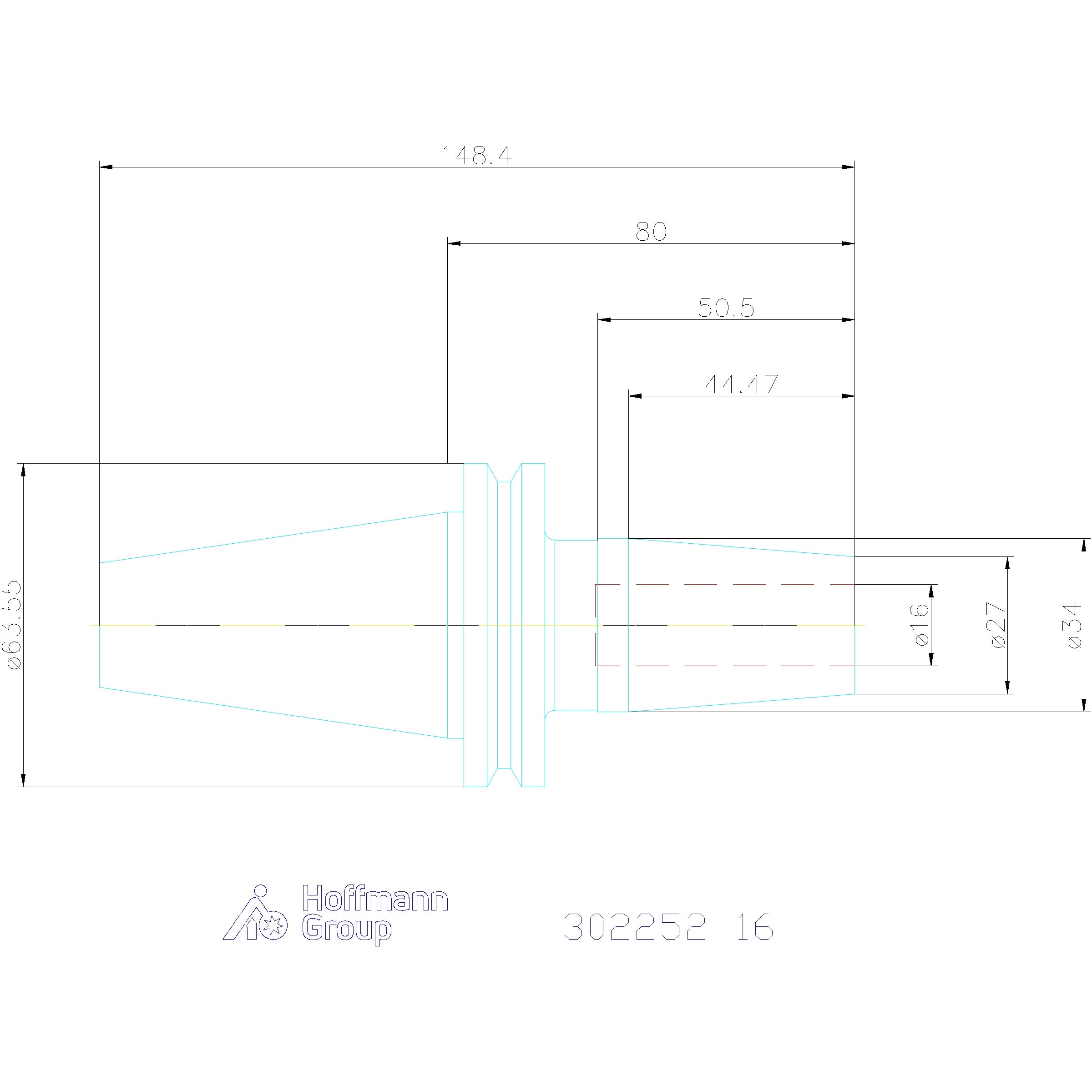

Tekniset tiedot
| Muoto | ADB |
|---|---|
| Pidinstandardi | ISO 7388-1 |
| Tasapainotuslaatu g kierrosluvulla | G 2,5 nopeudella 25000 min-1 |
| Heiton tarkkuus | ≤ 3 µm |
| Kartio | SK 40 lyhyt |
| Työstöstrategia | HSC; HPC |
| Tuotetyyppi | Kutisteistukka |
| Jäähdytyskanavan porausreikä | suljettavissa |
| Kiristysholkki d1 | 16 mm |
| ⌀ d2 | 27 mm |
| Ulkohalkaisija ⌀ d | 34 mm |
| A-mitta (pituus) | 80 mm |
| Jäähdytyskanavan porausreikä | suljettavissa |
Tuotetiedot
| Tuotenumero | 302252 |
|---|---|
| EAN | 4045197287878 |
