Kutisteistukka jäähdytyskanavaporauksella
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Erittäin kuumaluja teräs.
- Koko 3–5 kovametallille (HM), koosta 6 alkaen HSS:lle ja kovametallille.
- Kaikki varret kovakoneistettu (tasainen käynti!).
- RFID-/Balluff-sirun reikä.
Varustettu jäähdytyskanavan rei’illä ja tulpattavilla kierteillä.
Jäähdytyskanavan porareiät kiristys-⌀ D1: 3, 4 ja 5 mm eivät ole tulpattavissa.
Käyttötiedot
Työkalujen, joiden lieriövarsi on toleranssissa h6, kiinnitykseen.
Sopii induktio-, kontakti- ja kuumailmakutistustyökaluille.
Erikoistarvikkeet
Vetotapit (AB) nro 308600–308800, AB-istukka-avaimet nro 308820–308835, kutisteistukan jatkeet nro 302410–302419. Kutistelaitteet, tarvikkeet nro 354210–354450, tasapainotusruuvisarja nro 309906 180.

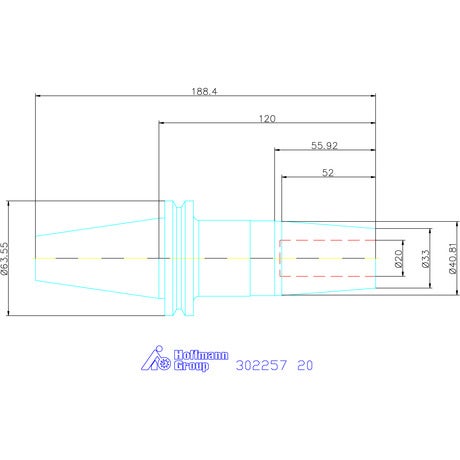

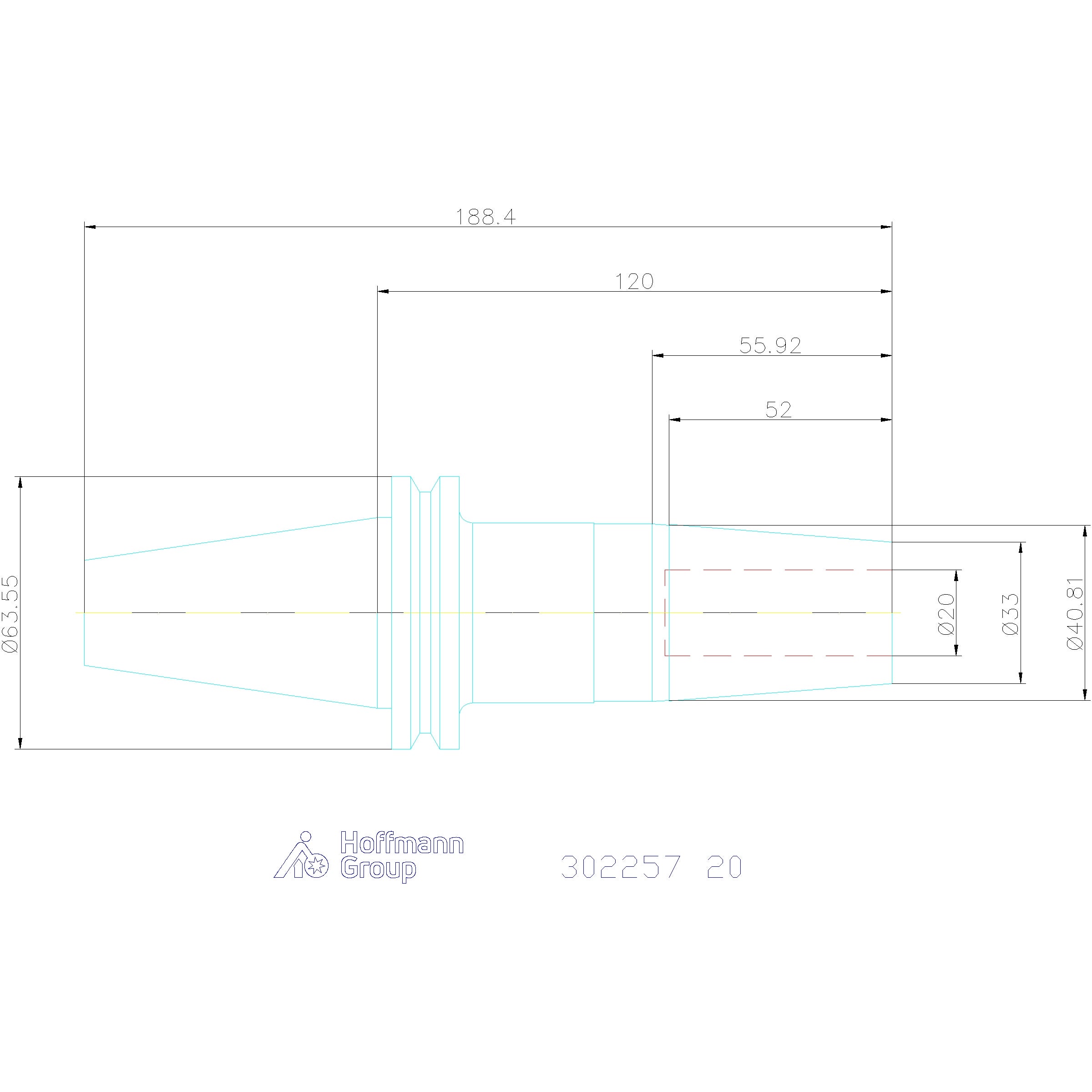

Tekniset tiedot
| Muoto | ADB |
|---|---|
| Pidinstandardi | ISO 7388-1 |
| Tasapainotuslaatu g kierrosluvulla | G 2,5 nopeudella 25000 min-1 |
| Heiton tarkkuus | ≤ 3 µm |
| Kartio | SK 40 A = 120 |
| Työstöstrategia | HSC; HPC |
| Tuotetyyppi | Krympyistukka |
| Jäähdytyskanavan porausreikä | suljettavissa |
| Kiristysholkki d1 | 20 mm |
| ⌀ d2 | 33 mm |
| Ulkohalkaisija ⌀ d | 41,2 mm |
| A-mitta (pituus) | 120 mm |
| Jäähdytyskanavan porausreikä | suljettava |
Tuotetiedot
| Tuotenumero | 302257 |
|---|---|
| EAN | 4045197467775 |
