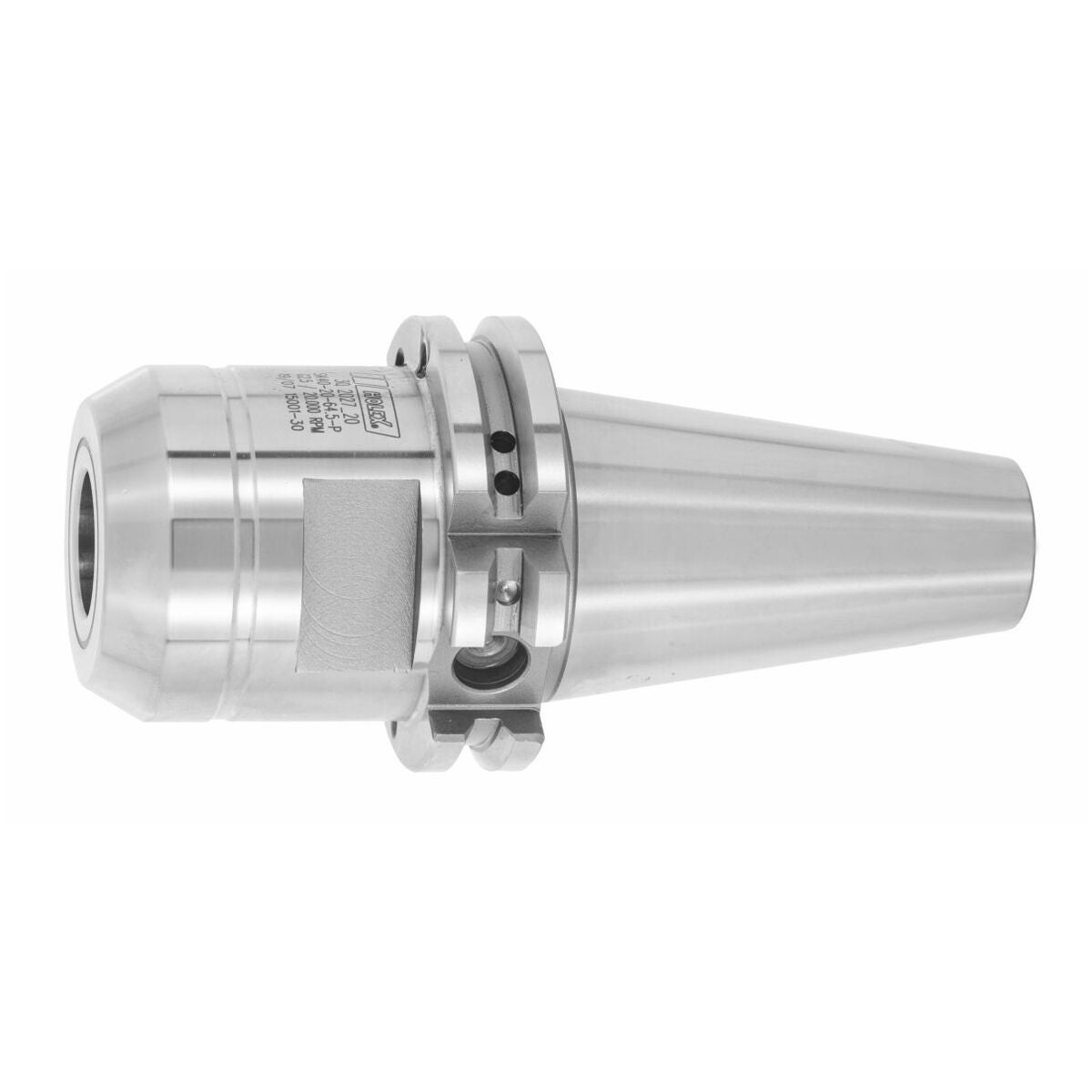

Hydro-laajennusistukka lyhyt, HT-versio 20 mm 20 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Erittäin suuri kokonaisjäykkyys optimoidun rakenteen ansiosta.
- RFID-/Balluff-sirureiällä.
- Aksiaalinen pituudensäätö (säätövara 10 mm) mahdollinen.
- Joustava, koska voidaan käyttää supistusholkkeja.
Käyttötiedot
- Raskaaseen lastuavaan jyrsintään.
- Maksimaalinen momentinsiirto 550 Nm, HT-versio (High Torque).
- Ihanteelliset vaimennusominaisuudet, edistävät optimaalista pinnanlaatua, pitkää käyttöikää ja karalle hellävaraista käyttöä.
Erikoistarvikkeet
Vetotapit (AB) nro 308600–308806, AB-istukka-avaimet nro 308820–308835, supistusholkit nro 302135–302187.
Huomautus
V = maks. säätömatka!
Varoitus ylipitkien työkalujen ja TPC-työstön yhteydessä.
Tarkoituksenmukainen käyttö
Tarkoituksenmukainen käyttö
- Hydraulinen laajennusistukka pyörähdyssymmetristen työkalujen kiinnitykseen.
- Teolliseen käyttöön.
- Huomioi pienin kiinnityssyvyys.
- Noudata poikkeavia piirustustietoja, jos käytetään erikoisrakenteita.
Soveltumaton käyttö
- Älä käytä räjähdysvaarallisilla alueilla.
- Älä käytä valaisinta alueilla, joissa on runsaasti pölyä, palavia kaasuja, höyryjä tai liuottimia.
- Älä yhdistä jatkoja.
- Älä käytä sitä työkalujen kiinnittämiseen.
- Älä lämmitä kutistusyksiköllä.
Rakenne
- Erittäin suuri kokonaisjäykkyys optimoidun rakenteen ansiosta.
- RFID-/Balluff-sirureiällä.
- Aksiaalinen pituussäätö (säätövara 10 mm) mahdollinen.
- Joustava, koska voidaan käyttää supistusholkkeja.
Käyttötiedot
- Raskaaseen lastuamiseen jyrsinnässä.
- Maksimaalinen momentinsiirto 550 Nm, HT-versio (High Torque).
- Ihanteelliset vaimennusominaisuudet edistävät optimaalista pinnanlaatua, pitkää käyttöikää ja karalle hellävaraista käyttöä.
Erikoislisävaruste
Vetotapit (AB) nro 308600–308806, AB-istukka-avaimet nro 308820–308835, supistusholkit nro 302135–302187.
Huomautus
V = maks. säätömatka!
Varoitus ylipitkien työkalujen ja TPC-työstön yhteydessä.

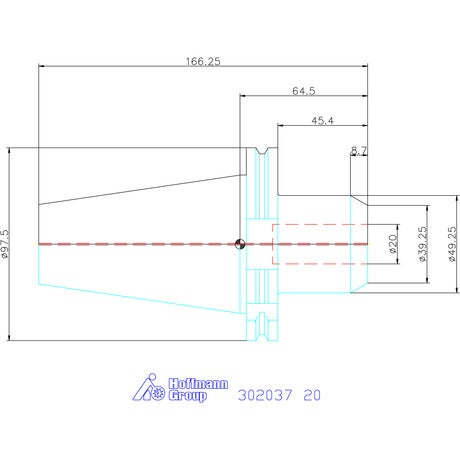

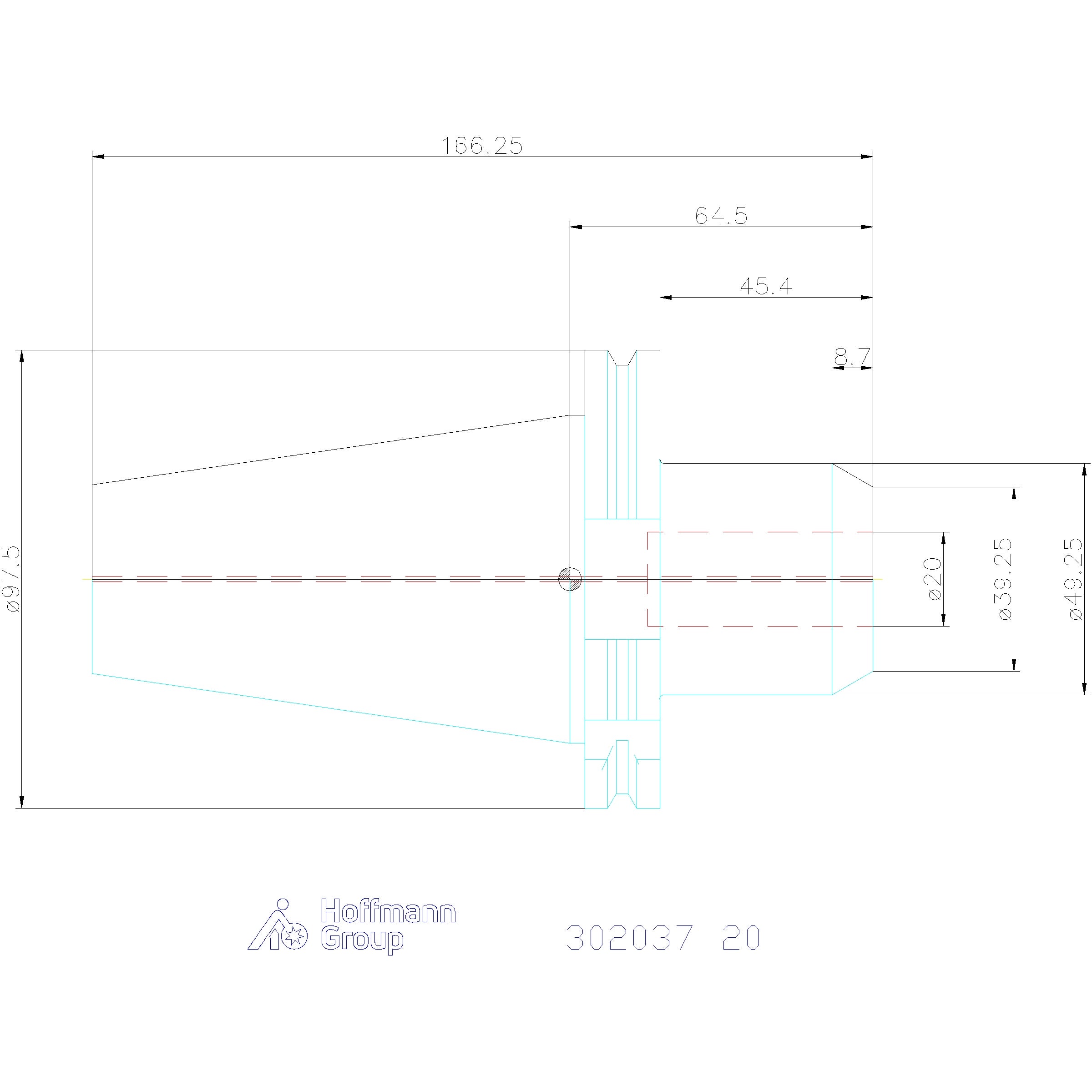

Tekniset tiedot
| Muoto | ADB |
|---|---|
| Pidinstandardi | ISO 7388-1 |
| Tasapainotuslaatu g kierrosluvulla | G 2,5 nopeudella 20000 min-1 |
| Heiton tarkkuus | ≤ 3 µm |
| Työstöstrategia | HSC; HPC |
| Tuotetyyppi | Hydro-laajennuskiinnitysistukka |
| Kartio | SK 50 |
| Kiristysholkki d1 | 20 mm |
| Sopiva supistusholkki | 302160; 302165; 302150; 302155 |
| Ulkohalkaisija ⌀ d | 49.5 mm |
| Tehollinen pituus l1 | 45.5 mm |
| A-mitta (pituus) | 64.5 mm |
Tuotetiedot
| Tuotenumero | G30203720 |
|---|---|
| EAN | 4062406240035 |
