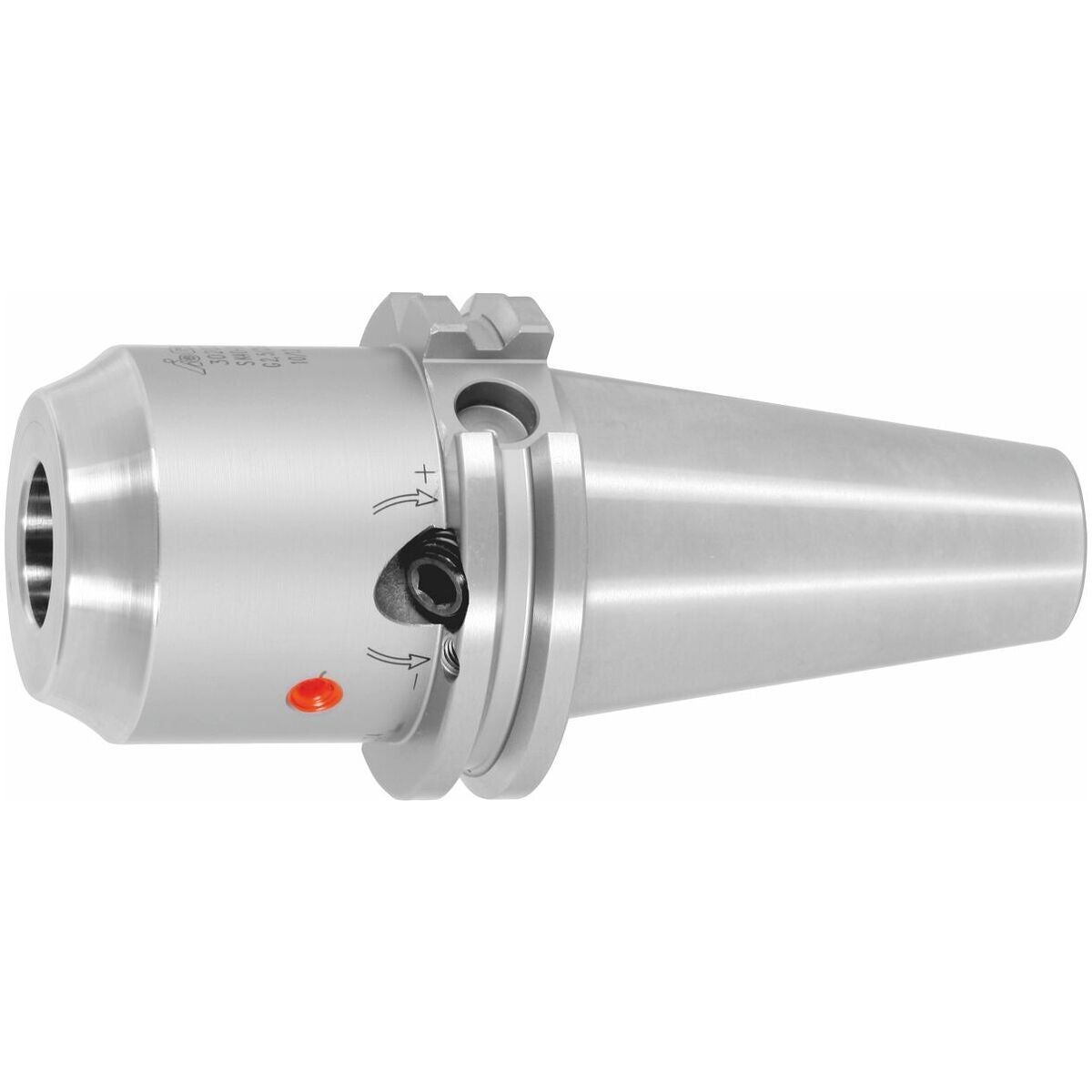

Hydraulinen laajennusistukka, lyhyt, HT-malli SK 40
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Erittäin korkea kokonaisjäykkyys optimoidun rakenteen ansiosta.
- RFID-/Balluff-sirureiällä.
- Aksiaalinen pituudensäätö (säätövara 10 mm) mahdollinen.
- Joustava, koska voidaan käyttää supistusholkkeja.
Käyttötiedot

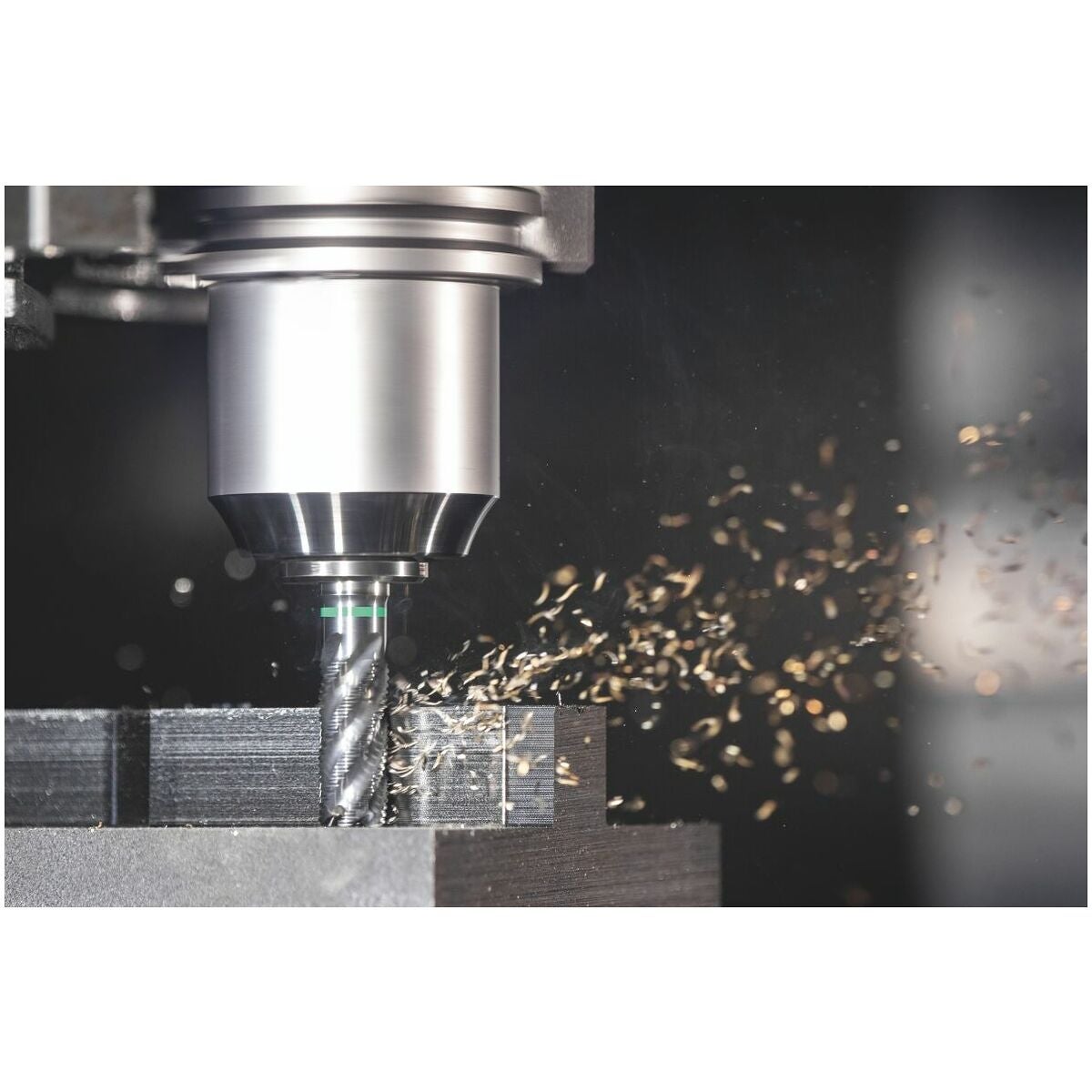

- Poraamiseen, kalvamiseen sekä kevyeen ja raskaaseen lastuamiseen jyrsinnässä.
- Suurin siirrettävä vääntömomentti 550 Nm, HT-malli (High Torque).
- Ihanteelliset vaimennusominaisuudet, mikä takaa optimaalisen työkappalepinnan, pidemmän käyttöiän ja karan hellävaraisen käytön.
Erikoislisävarusteet
Vetotapit (AB) nro 308600–308806, AB-istukka-avaimet nro 308820–308835, supistusholkit nro 302135–302187.
Huomautus
V = maks. säätömatka!
Varoitus ylipitkien työkalujen ja TPC-työstön yhteydessä.

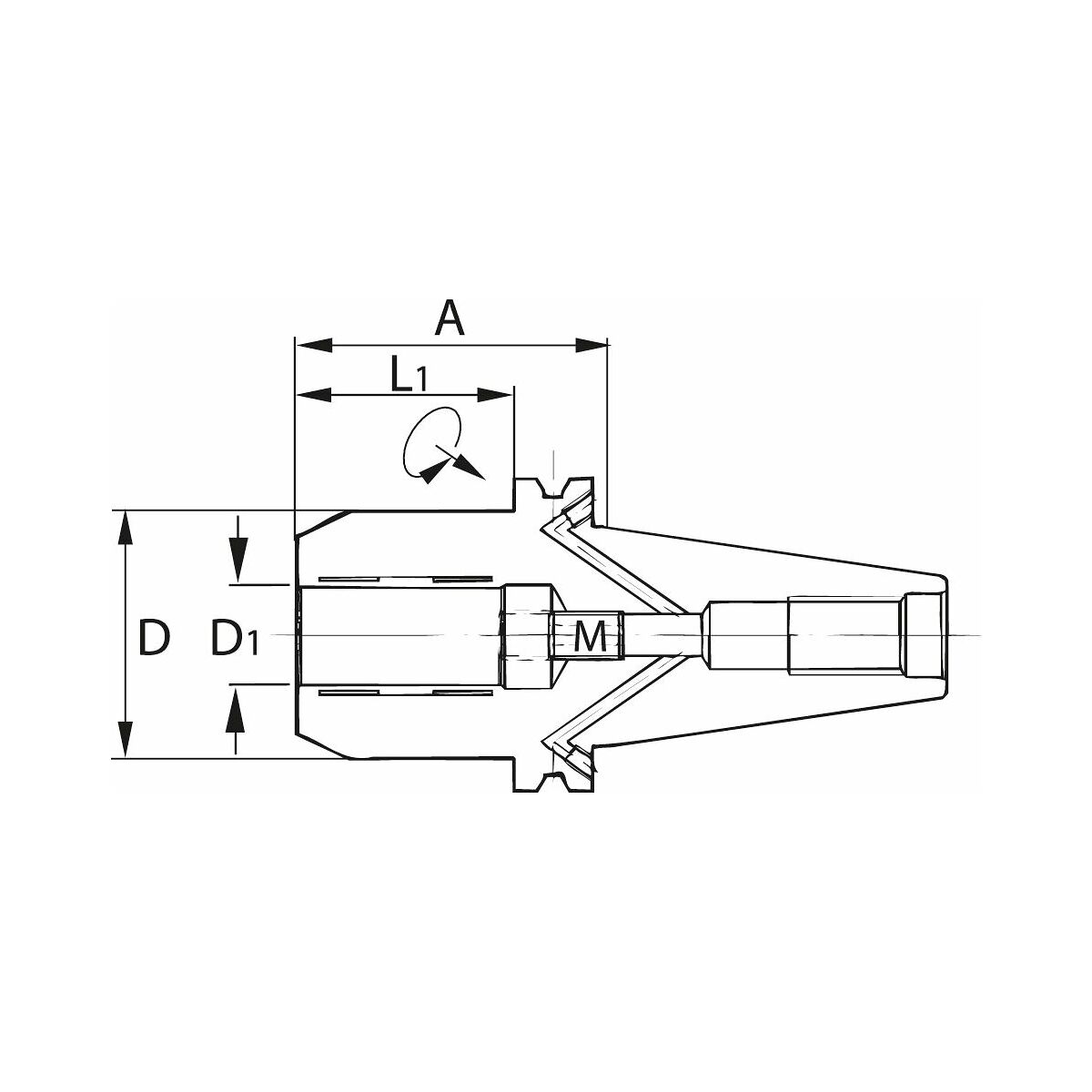

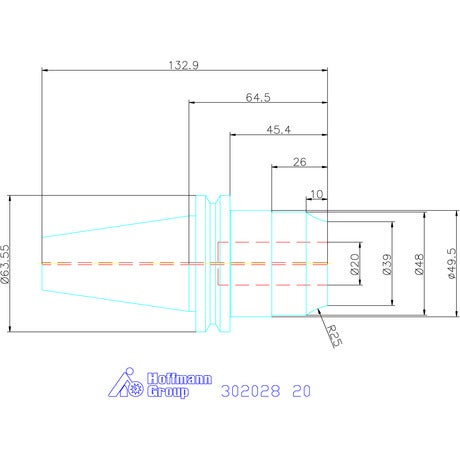

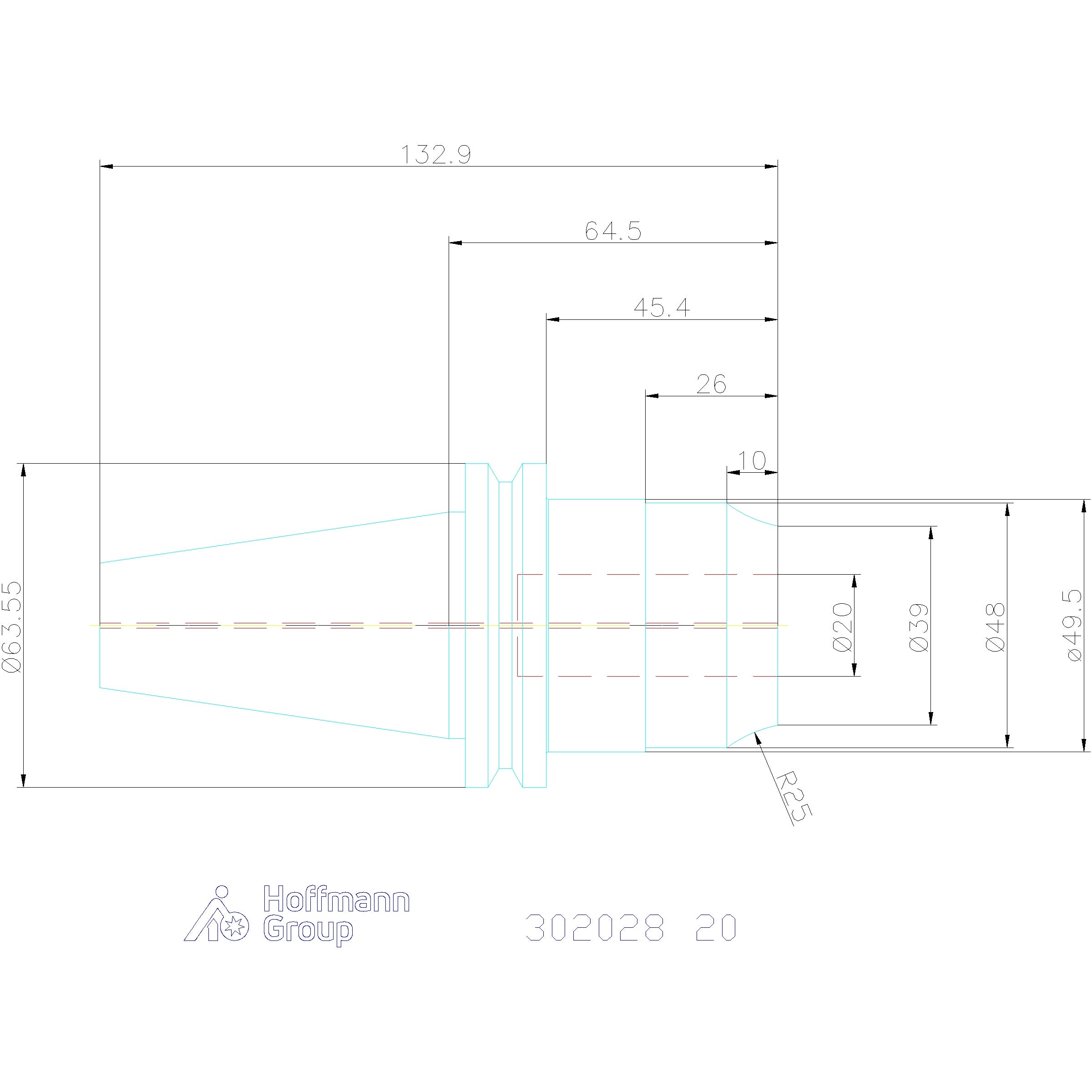

Tekniset tiedot
| Muoto | ADB |
|---|---|
| Pidinstandardi | ISO 7388-1 |
| Tasapainotuslaatu g kierrosluvulla | G 2,5 nopeudella 25000 min-1 |
| Heiton tarkkuus | ≤ 3 µm |
| Työstöstrategia | HSC; HPC |
| Tuotetyyppi | Hydro-laajennuspuristusistukka |
| Kartio | SK 40 |
| Kiristysholkki d1 | 20 mm |
| Sopiva supistusholkki | 302160; 302165; 302150; 302155 |
| Ulkohalkaisija ⌀ d | 49 mm |
| Tehollinen pituus l1 | 45.5 mm |
| A-mitta (pituus) | 64.5 mm |
Tuotetiedot
| Tuotenumero | 302028 |
|---|---|
| EAN | 4045197513076 |
