ER-holkkipidin mini / kapea, muoto ADB SK 40 A = 70
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Malli
Holkkimutteri tasapainotettu HSC-käyttöön. ER11-läpiporattu. Varret kovakoneistetut (hyvä tasapaino!).
- Vakiona Balluff-sirun reikä
Käyttötiedot
DIN 6499:n mukaisella sylinterivarrella olevien työkalujen kiinnitykseen.
Toimitussisältö
Sis. High-Speed ER -minimutterin (nro 309650).
Erikoistarvikkeet
ER-kiristysholkit nro 308881 − 309434, ER-istukka-avain nro 309740.
Vetotapit (AB) nro 308600 − 308806, AB-istukka-avaimet nro 308820; 308830.

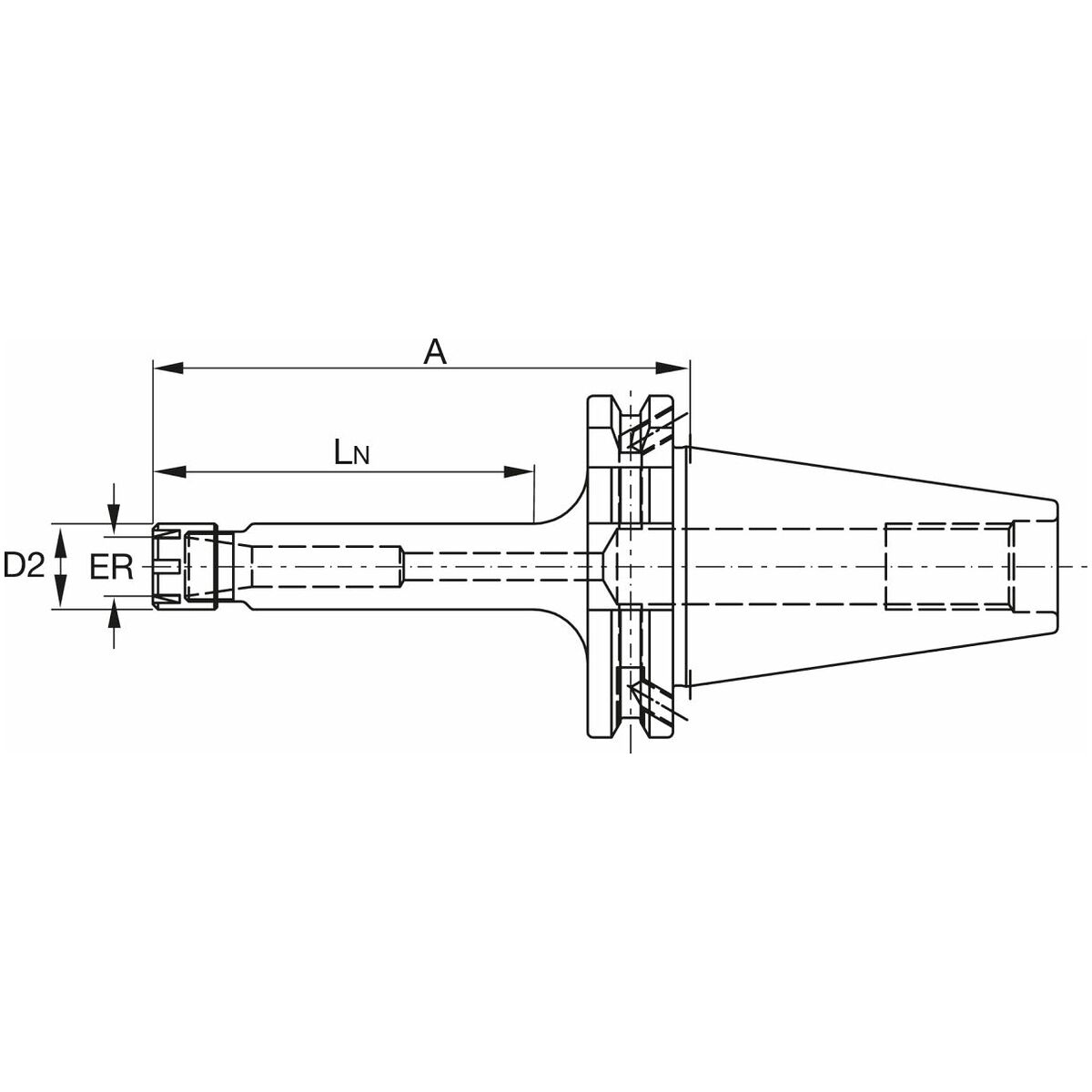

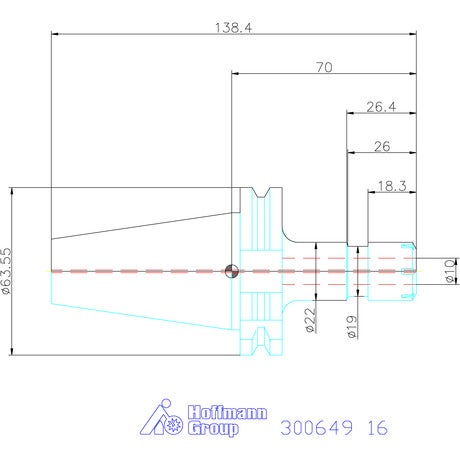

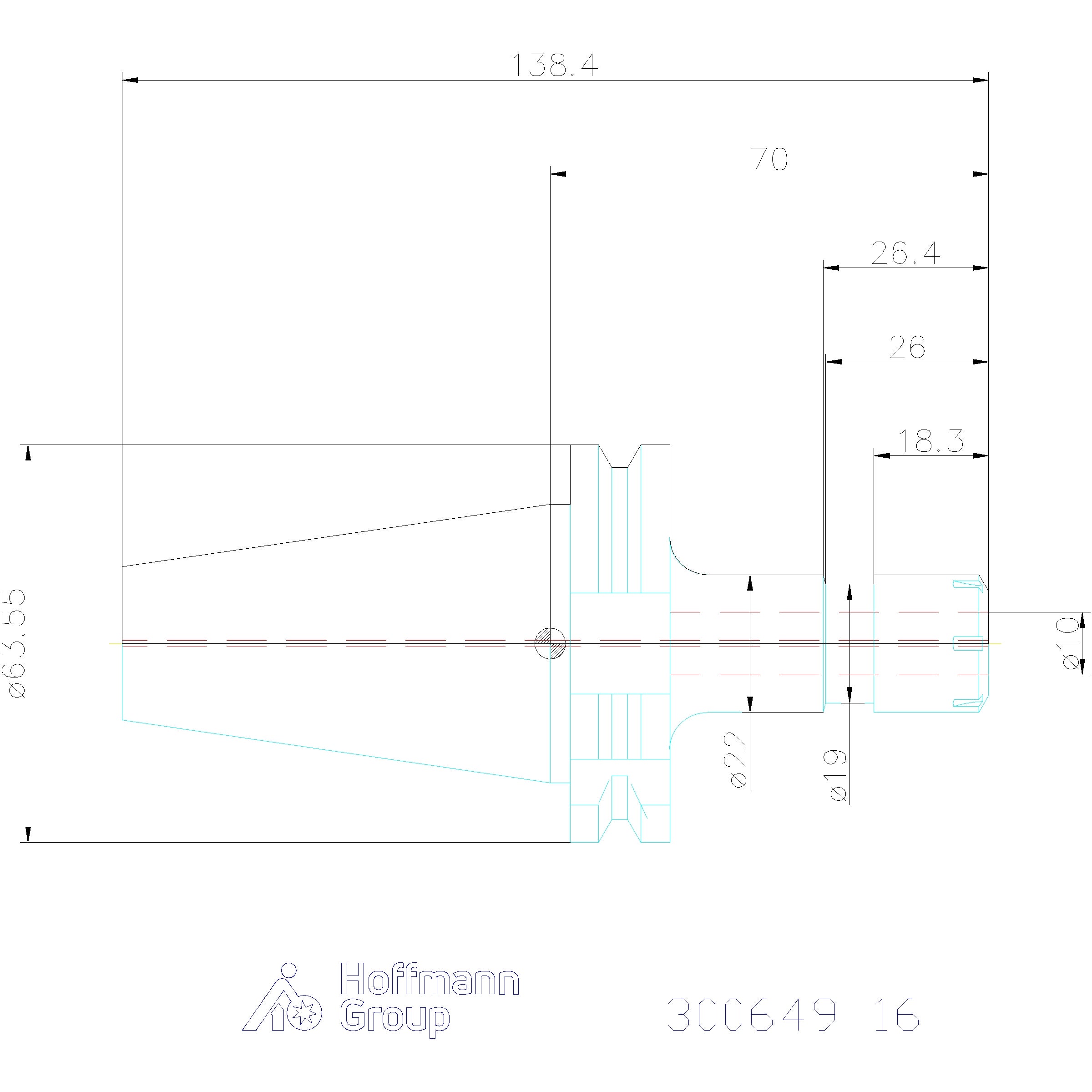

Tekniset tiedot
| Kartio | SK 40 A = 70 |
|---|---|
| Työstöstrategia | HSC |
| Muoto | ADB |
| Pidinstandardi | ISO 7388-1 |
| Tasapainotuslaatu g kierrosluvulla | G 2,5 nopeudella 25000 min-1 |
| Heiton tarkkuus | ≤ 3 µm |
| Tuotetyyppi | Kiristysholkki-istukka |
| ER-kiristysholkeille | 16 |
| Jänneväli | 0.5 - 10 mm |
| Ulkohalkaisija ⌀ d | 22 mm |
| A-mitta (pituus) | 70 mm |
| Kiristysholkki d1 | 0,5-10 mm |
| Muoto | ADB |
| Sopiva istukka-avain nro 309740 | 16 |
| Tehollinen pituus ln | 45 mm |
Tuotetiedot
| Tuotenumero | 300649 |
|---|---|
| EAN | 4045197944498 |
