Weldon-pidin jäähdytyskanavaporauksella PSC-50 lyhyt
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- RFID/Balluff-sirun reiällä.
- Kaikki varret kovakoneistettuja (rauhallinen käynti!).
- Koneistetut toiminnalliset pinnat PSC:n sisäkontuurissa.
Käyttötiedot
Työkalujen kiinnitykseen Weldon-varrella DIN 1835 muoto B:n ja DIN 6535 muoto HB:n mukaan.
Erikoisvarusteet
Jäähdytysnesteputki nro 309885, avain nro 309893.
Huomautus
Sopiva pienennysholkki PSC 63:sta PSC 40:een tai PSC 50:een nro 318892.
Sopiva pienennysholkki SK 40:stä tai HSK 63:sta PSC32:een, PSC 40:een tai PSC 50:een pyynnöstä.
Sopiva pienennysholkki SK 50:stä tai HSK 100:sta PSC 63:een tai PSC 80:een pyynnöstä.
Sopivat jatkokappaleet numeroilla 318894, 318895 ja 318896.

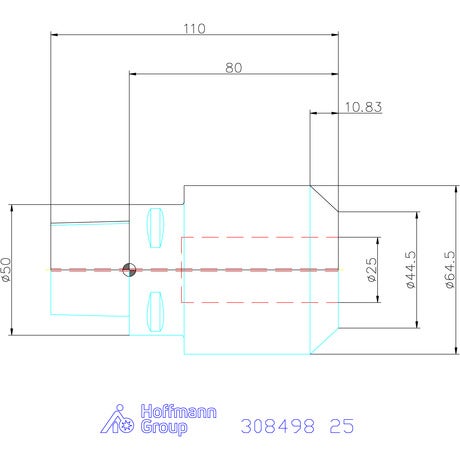

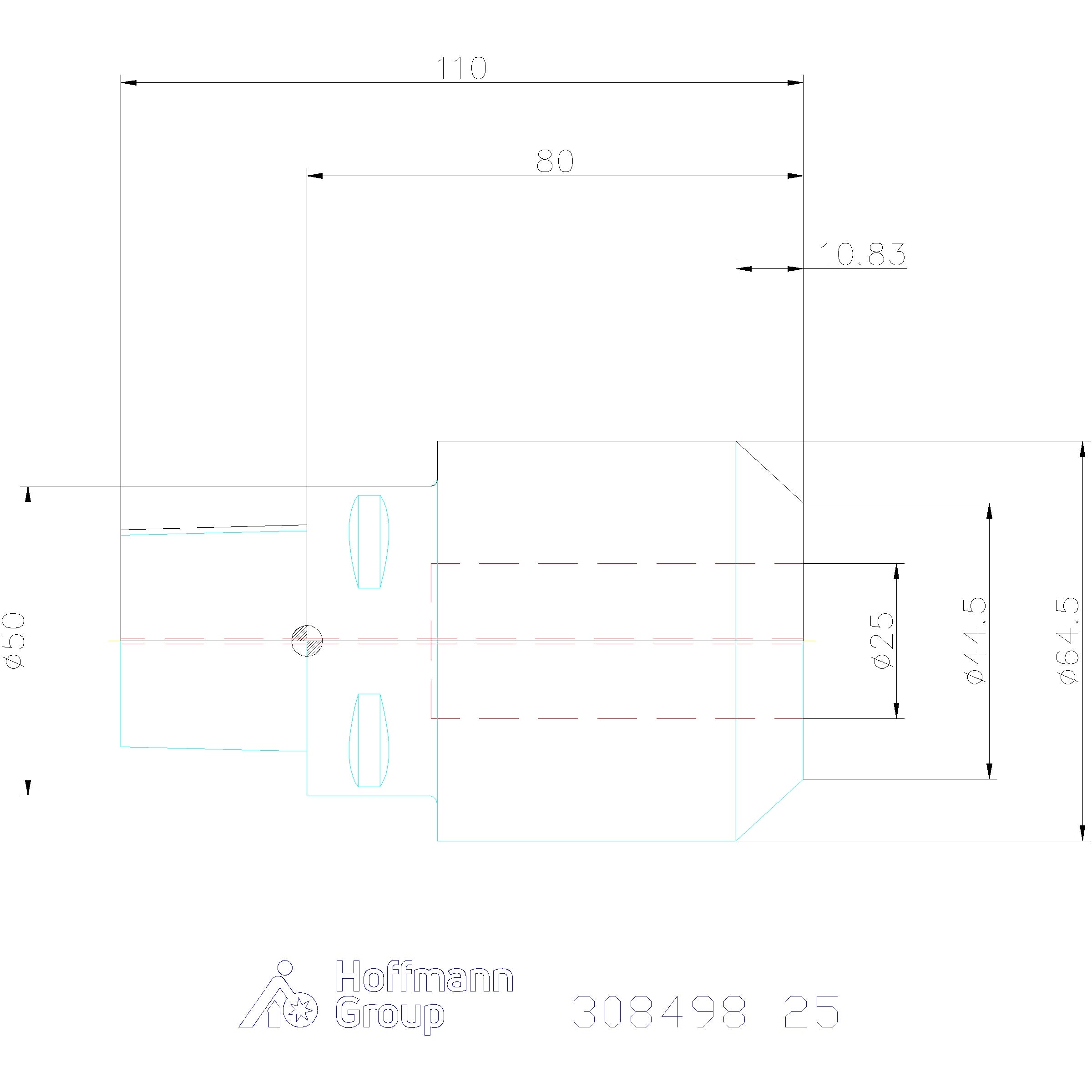

Tekniset tiedot
| Pidinstandardi | ISO 26623-1 |
|---|---|
| Tasapainotuslaatu g kierrosluvulla | G 2,5 nopeudella 25000 min-1 |
| Heiton tarkkuus | ≤ 3 µm |
| Kartio | PSC-50 lyhyt |
| Työstöstrategia | HSC; HPC |
| Tuotetyyppi | Weldon-pidin |
| Sisäinen jäähdytys | kyllä |
| Kiristysholkki d1 | 25 mm |
| Ulkohalkaisija ⌀ d | 65 mm |
| A-mitta (pituus) | 80 mm |
Tuotetiedot
| Tuotenumero | 308498 |
|---|---|
| EAN | 4067263110675 |
