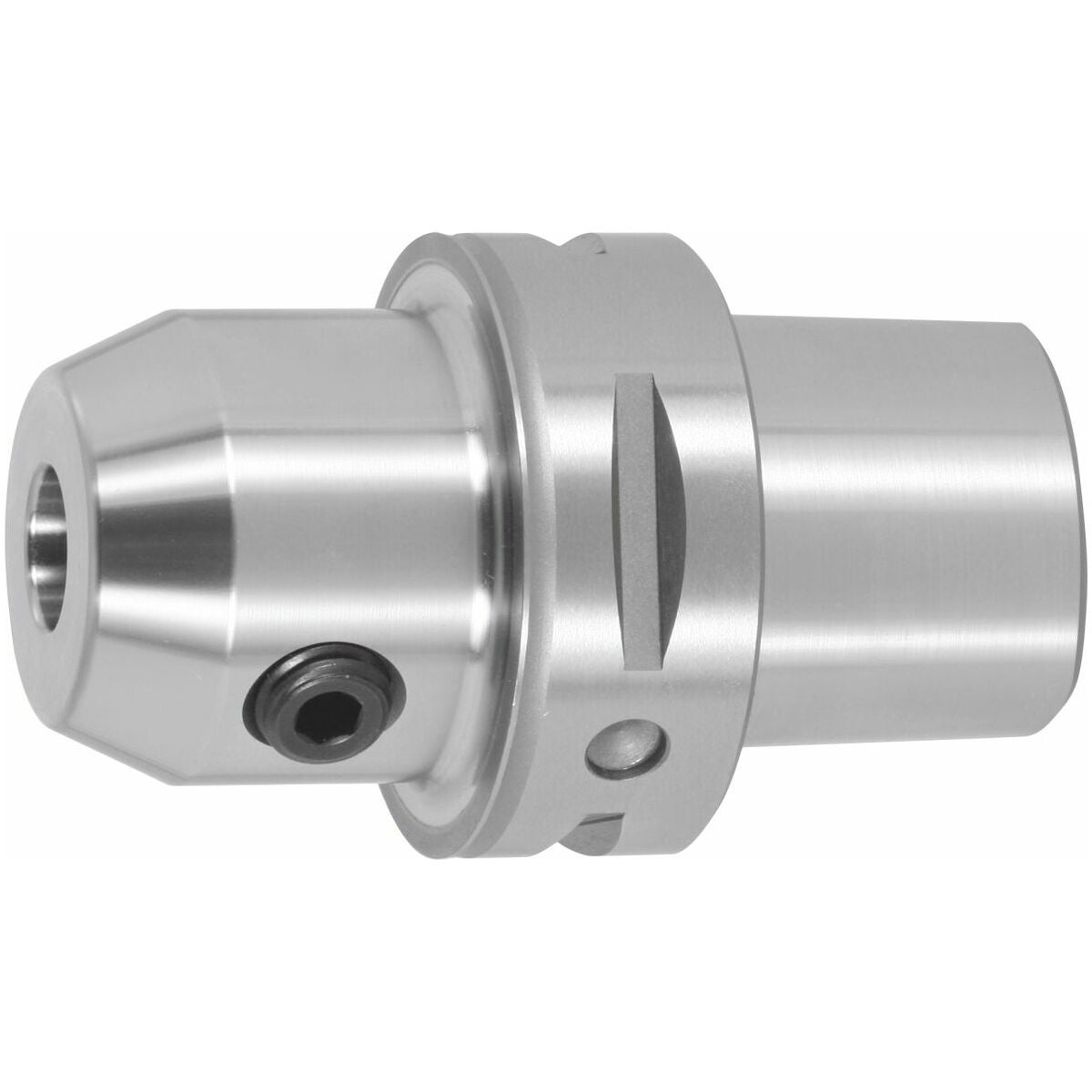

Weldon-pidin jäähdytyskanavaporauksella, PSC 40, lyhyt
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- RFID/Balluff-sirun reiällä.
- Kaikki varret kovakoneistettu (tasainen käynti!).
- PSC:n sisäkontuurin toiminnalliset pinnat koneistettu.
Käyttötiedot
Työkalujen kiinnitykseen Weldon-varrella DIN 1835 muoto B ja DIN 6535 muoto HB mukaan.
Erikoistarvikkeet
Jäähdytysnesteputki nro 309885, avain nro 309893.
Huomautus
Sopiva supistusholkki PSC 63:sta PSC 40:een tai PSC 50:een nro 318892.
Sopiva supistusholkki SK 40:stä tai HSK 63:sta PSC32:een, PSC 40:een tai PSC 50:een pyynnöstä.
Sopiva supistusholkki SK 50:stä tai HSK 100:sta PSC 63:een tai PSC 80:een pyynnöstä.
Sopivat jatkeet löytyvät numerolla 318894.

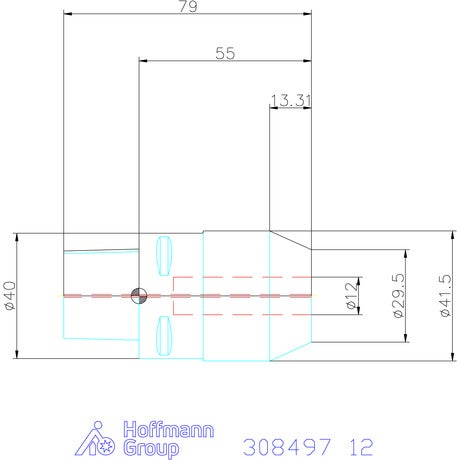

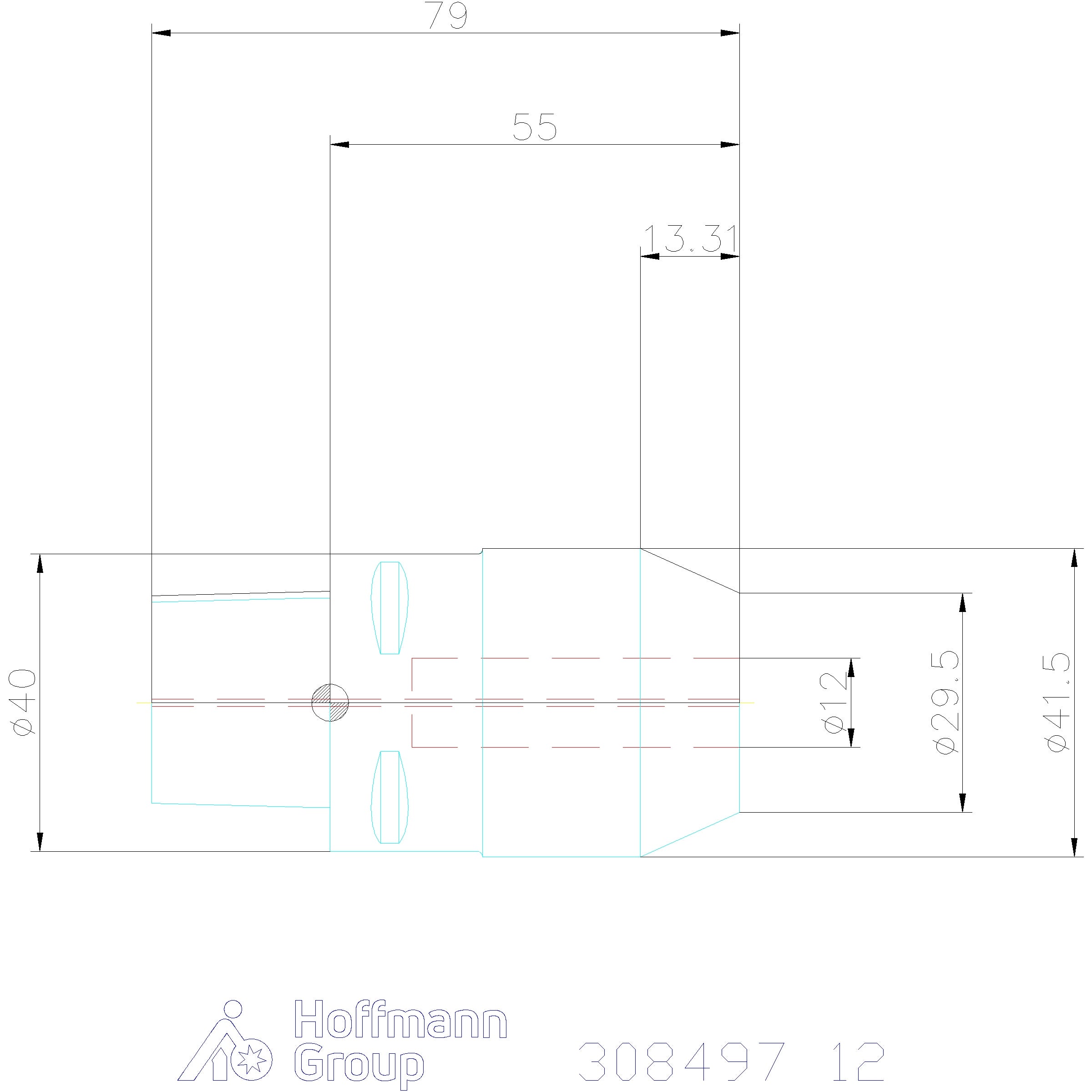

Tekniset tiedot
| Pidinstandardi | ISO 26623-1 |
|---|---|
| Tasapainotuslaatu g kierrosluvulla | G 2,5 nopeudella 25000 min-1 |
| Heiton tarkkuus | ≤ 3 µm |
| Kartio | PSC 40 lyhyt |
| Työstöstrategia | HSC; HPC |
| Tuotetyyppi | Weldon-pidin |
| Sisäinen jäähdytys | kyllä |
| Kiristysholkki d1 | 12 mm |
| Ulkohalkaisija ⌀ d | 42 mm |
| A-mitta (pituus) | 55 mm |
Tuotetiedot
| Tuotenumero | 308497 |
|---|---|
| EAN | 4067263110170 |
