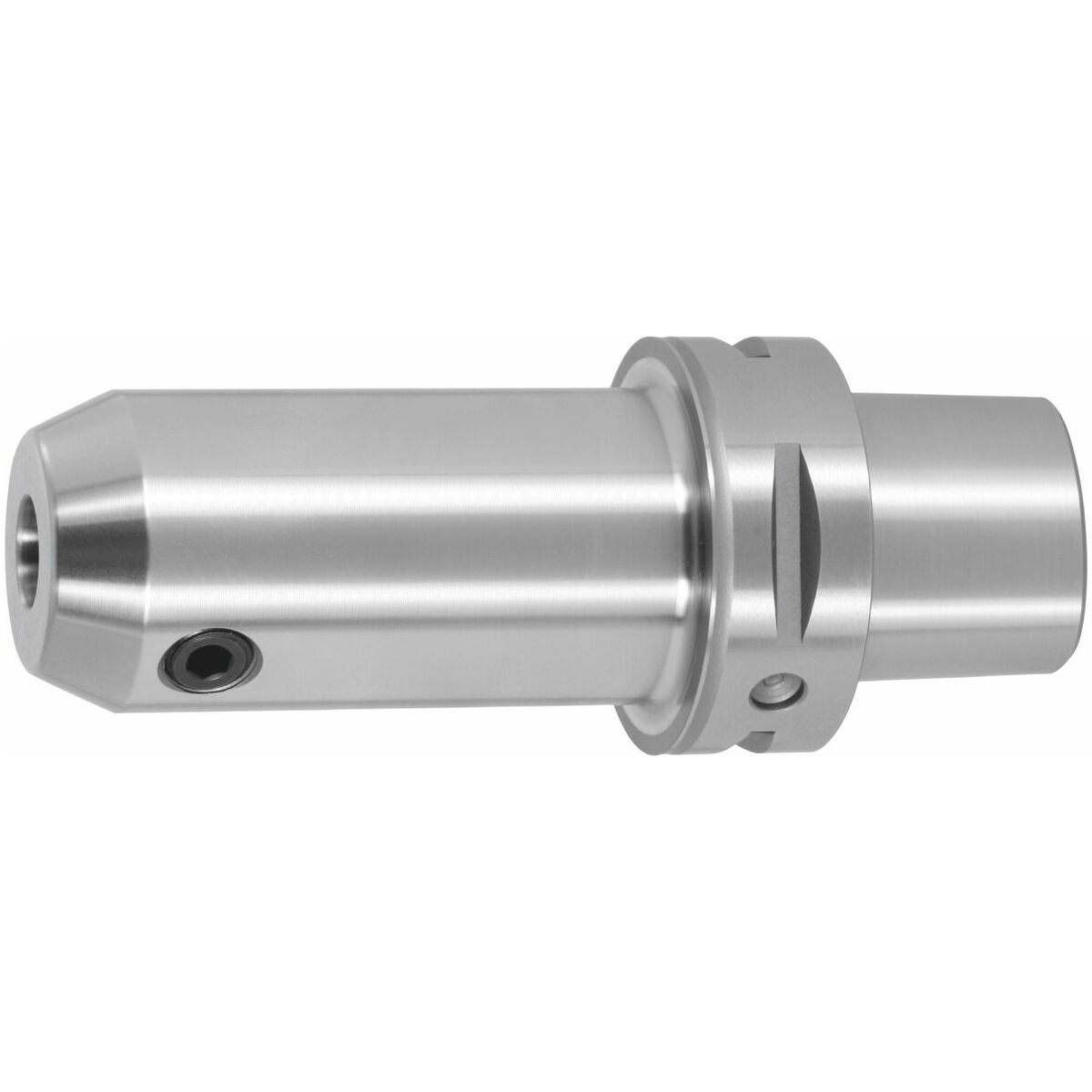

Weldon-pidin
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Malli
- RFID- / Balluff-sirureiällä.
- Kaikki varret viimeistelty kovakoneistuksella (tasainen käynti!).
- PSC-sisäkontuurin toiminnalliset pinnat on koneistettu.
Käyttötiedot
Työkalujen kiinnitykseen Weldon-varsilla DIN 1835 muoto B:n ja DIN 6535 muoto HB:n mukaisesti.
Erikoisvarusteet
Jäähdytysnesteputki nro 309885, avain nro 309893.
Huomautus
Sopiva supistusholkki PSC 63:sta PSC 40:een tai PSC 50:een nro 318892.
Sopiva supistusholkki SK 40:stä tai HSK 63:sta PSC32:een, PSC 40:een tai PSC 50:een pyynnöstä.
Sopiva supistusholkki SK 50:stä tai HSK 100:sta PSC 63:een tai PSC 80:een pyynnöstä.
Sopivat jatkokappaleet nro 318894, nro 318895 ja nro 318896.

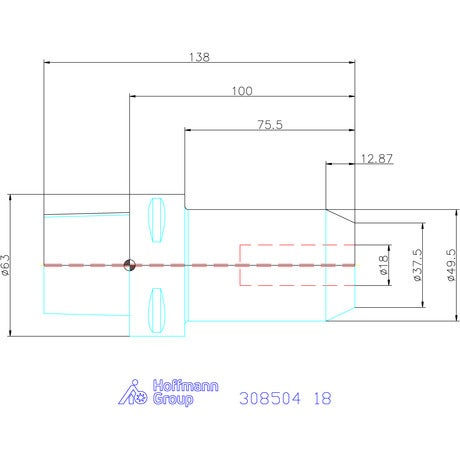

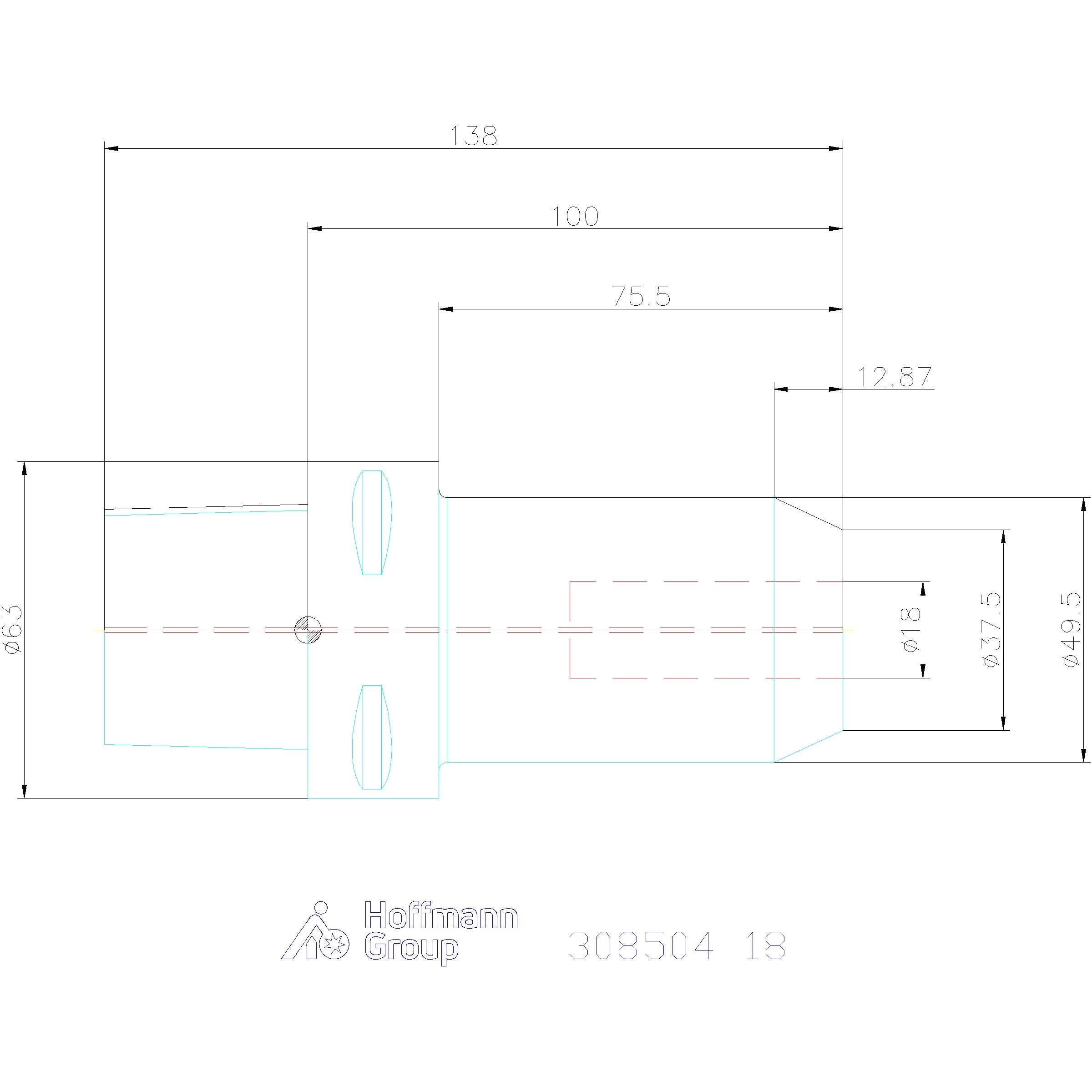

Tekniset tiedot
| Pidinstandardi | ISO 26623-1 |
|---|---|
| Tasapainotuslaatu g kierrosluvulla | G 2,5 nopeudella 25000 min-1 |
| Heiton tarkkuus | ≤ 3 µm |
| Kartio | PSC-63 A=100 |
| Työstöstrategia | HSC; HPC |
| Tuotetyyppi | Weldon-pidin |
| Sisäinen jäähdytys | kyllä |
| Kiristysholkki d1 | 18 mm |
| Ulkohalkaisija ⌀ d | 50 mm |
| A-mitta (pituus) | 100 mm |
Tuotetiedot
| Tuotenumero | 308504 |
|---|---|
| EAN | 4045197486172 |
