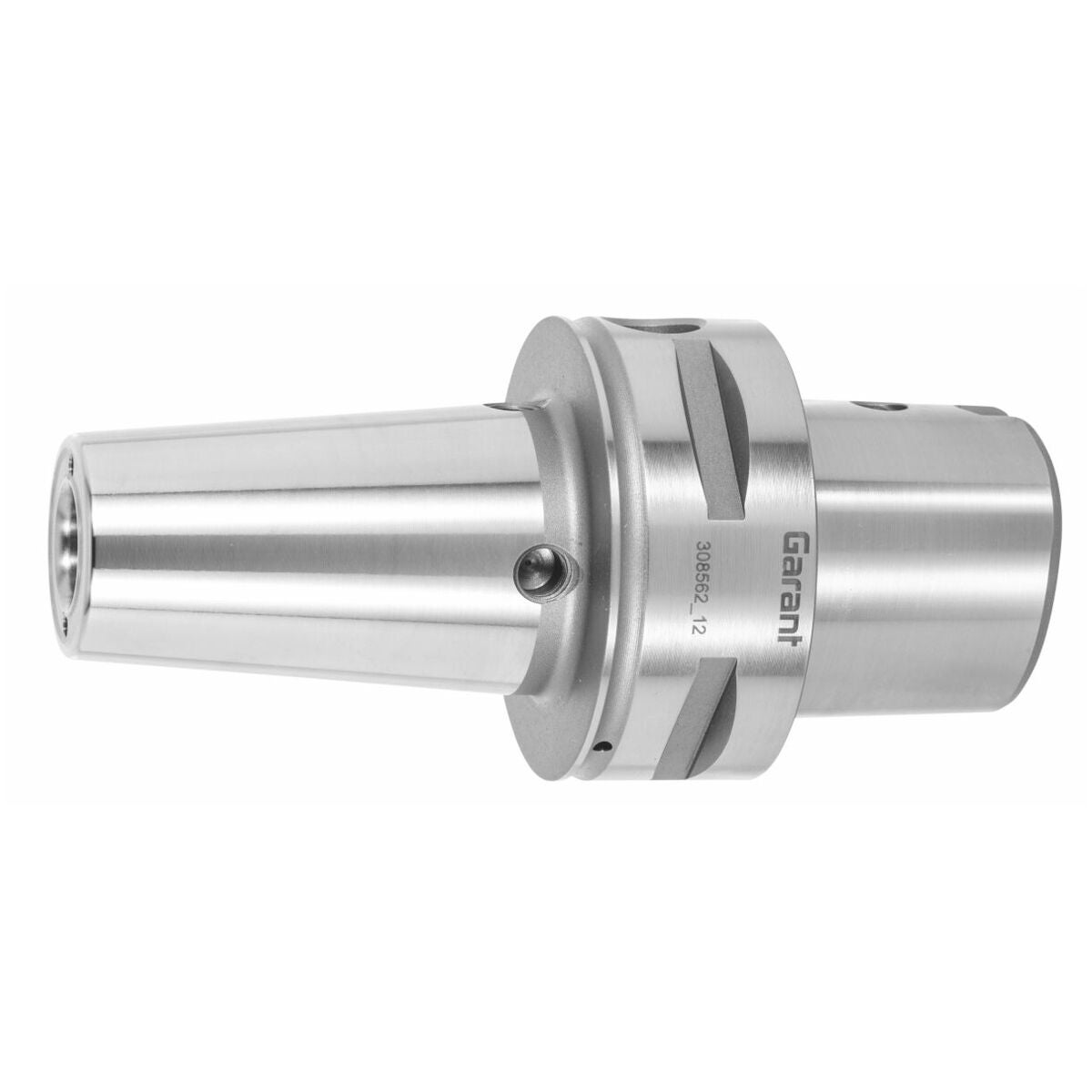

Kutistusistukka jäähdytyskanavan rei’illä PSC-50 lyhyt
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- RFID-/Balluff-sirureiällä.
- Kaikki varret kovakoneistettu (rauhallinen käynti!).
- PSC:n sisäkontuurin toiminnalliset pinnat koneistettu.
Jäähdytyskanavarei’illä ja suljettavilla kierteillä.
Käyttötiedot
Työkalujen kiinnitykseen, varren toleranssi h6.
Erikoislisävarusteet
Kutistusholkin jatke nro 302410–302417. Kutistuslaitteet nro 354210–354450.
Jäähdytysnesteputki nro 309885, hylsyavain nro 309893 ja tasapainotusruuvisarja nro 309906 koko 180.
Tekniset tiedot
| Pidinstandardi | ISO 26623-1 |
|---|---|
| Tasapainotuslaatu g kierrosluvulla | G 2,5 nopeudella 25000 min-1 |
| Heiton tarkkuus | ≤ 3 µm |
| Työstöstrategia | HSC; HPC |
| Kartio | PSC-50 lyhyt |
| Tuotetyyppi | Kutisteistukka |
| Sisäinen jäähdytys | kyllä |

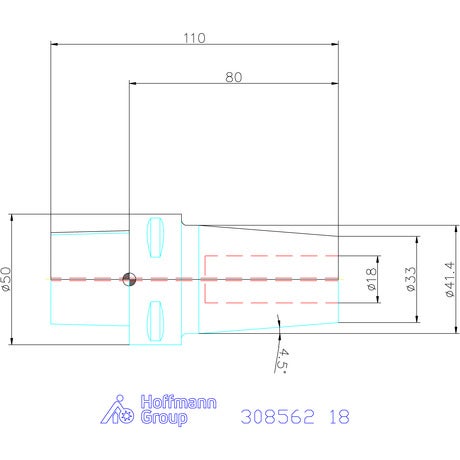

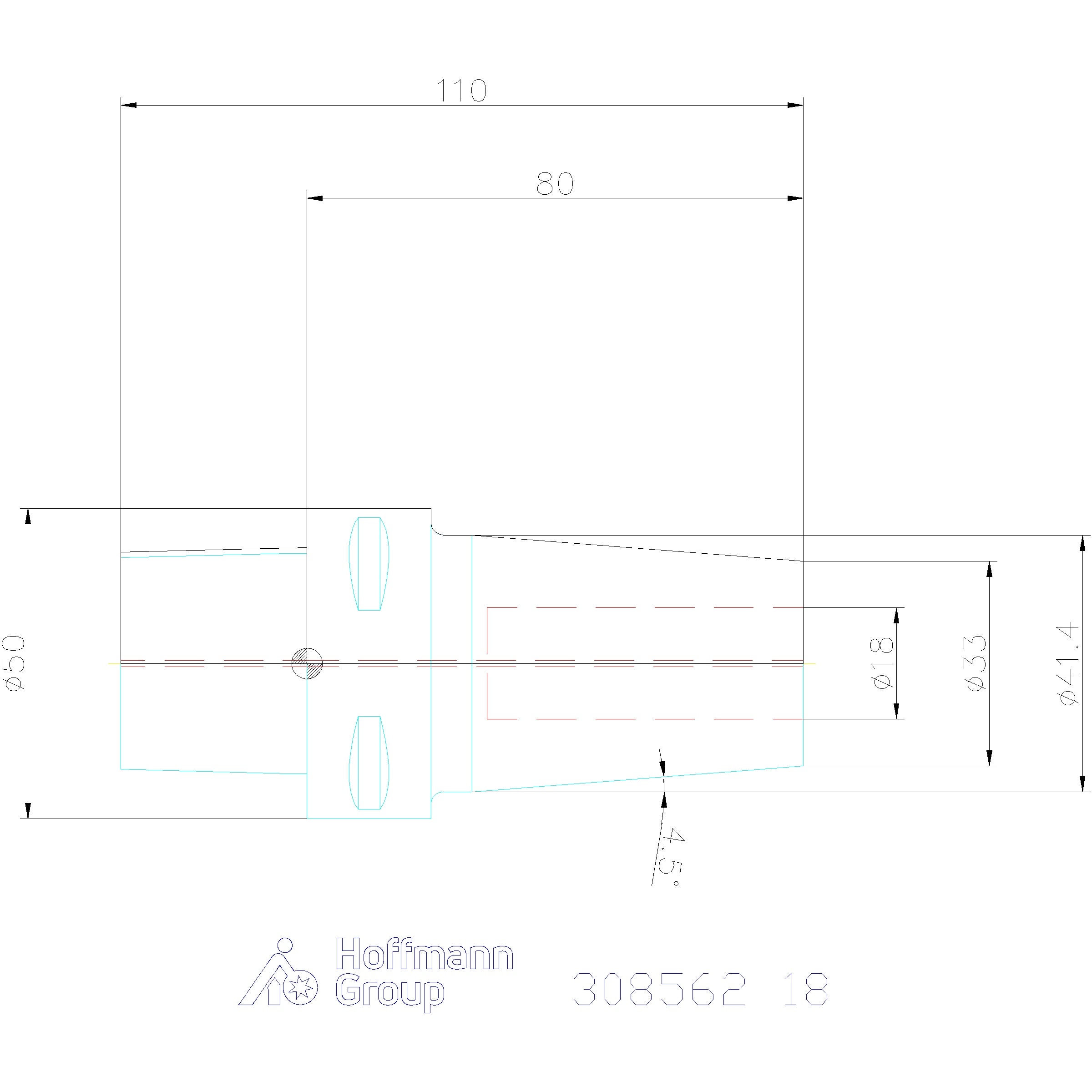

| Kiristysholkki d1 | 18 mm |
| ⌀ d2 | 33 mm |
| Ulkohalkaisija ⌀ d | 42 mm |
| A-mitta (pituus) | 80 mm |
| Jäähdytyskanavan porausreikä | suljettavissa |
Tuotetiedot
| Tuotenumero | 308562 |
|---|---|
| EAN | 4067263014805 |
