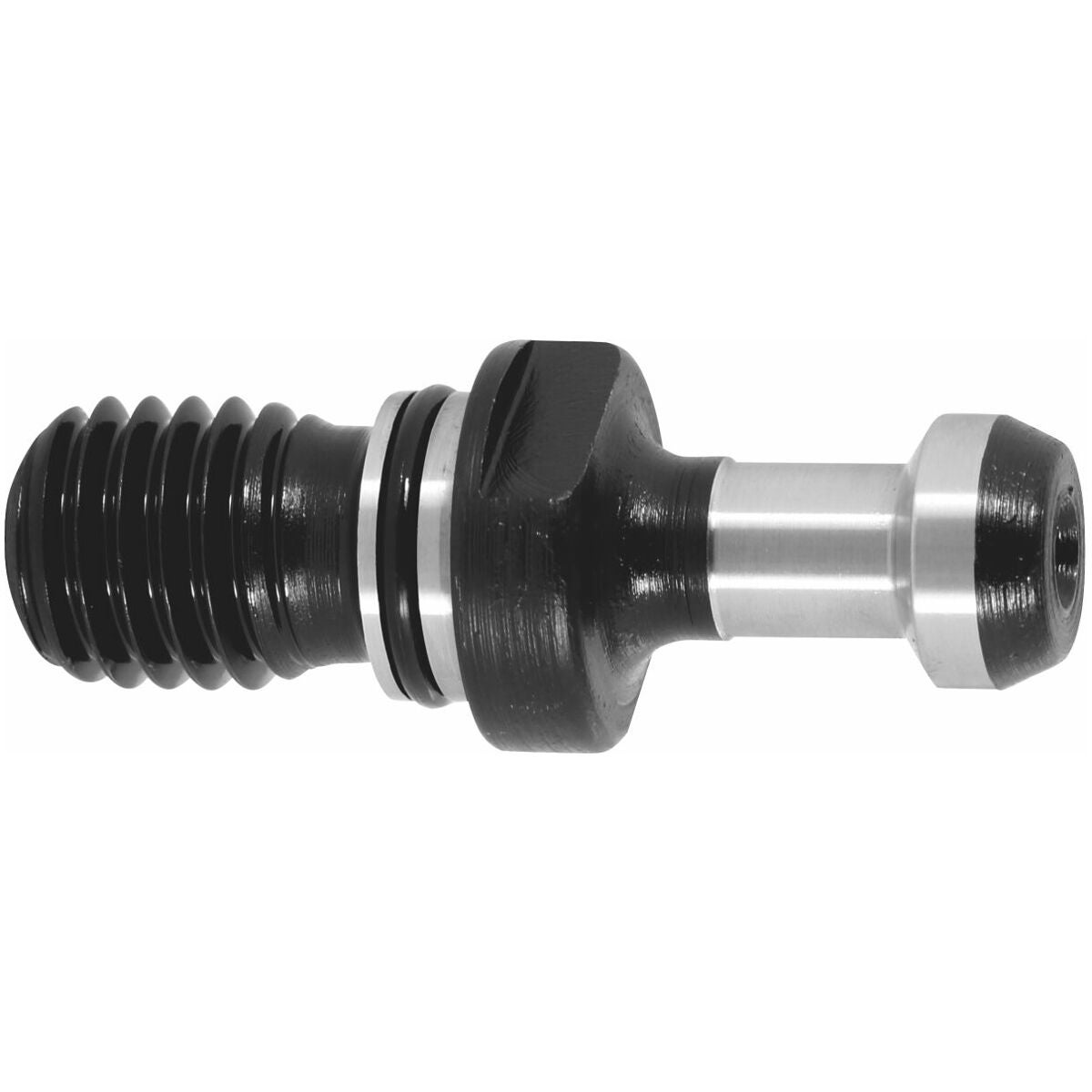

Vetotappi 60° tiivistetty, reiällä
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Kuvaus
Työkalupidin vedetään kiinni karaan karan kiristintarttujan vetotappien avulla. Vetotappeja on saatavana eri malleina. Ne muodostavat tärkeän linkin koneen ja työkalun välille. Vetotappien tarkkuudelle, lujuudelle ja luotettavuudelle asetetaan korkeat vaatimukset.
Käyttötiedot
Työkaluille, joissa on kartiovarsi DIN 69871 ja JIS B 6339 (MAS-BT), paitsi koko 30.
Huomautus
Tiivistetty – O-renkaalla.
Varmista asennettaessa AB:tä, että kiristysmomentti on oikea.
Tekniset tiedot
| Reiän ominaisuus | reiällä |
|---|---|
| Vetotapin standardi | MAS 403 |
| Tuotetyyppi | Vetotapit |
| L1 | 23 mm |
| Maks. kiristysmomentti | 20 Nm |
| Sopii kartioille | 30 |
| Kauluksen halkaisija d | 16.5 mm |
| Pään ⌀ d1 | 11 mm |
| Sopii värikoodatuille kartioille | SK 30 |
| Kierteen koko | M12 |
| Avaimenväli | 13 mm |
| Kokonaispituus l | 43 mm |
Tuotetiedot
| Tuotenumero | 308785 |
|---|---|
| EAN | 4045197648044 |
