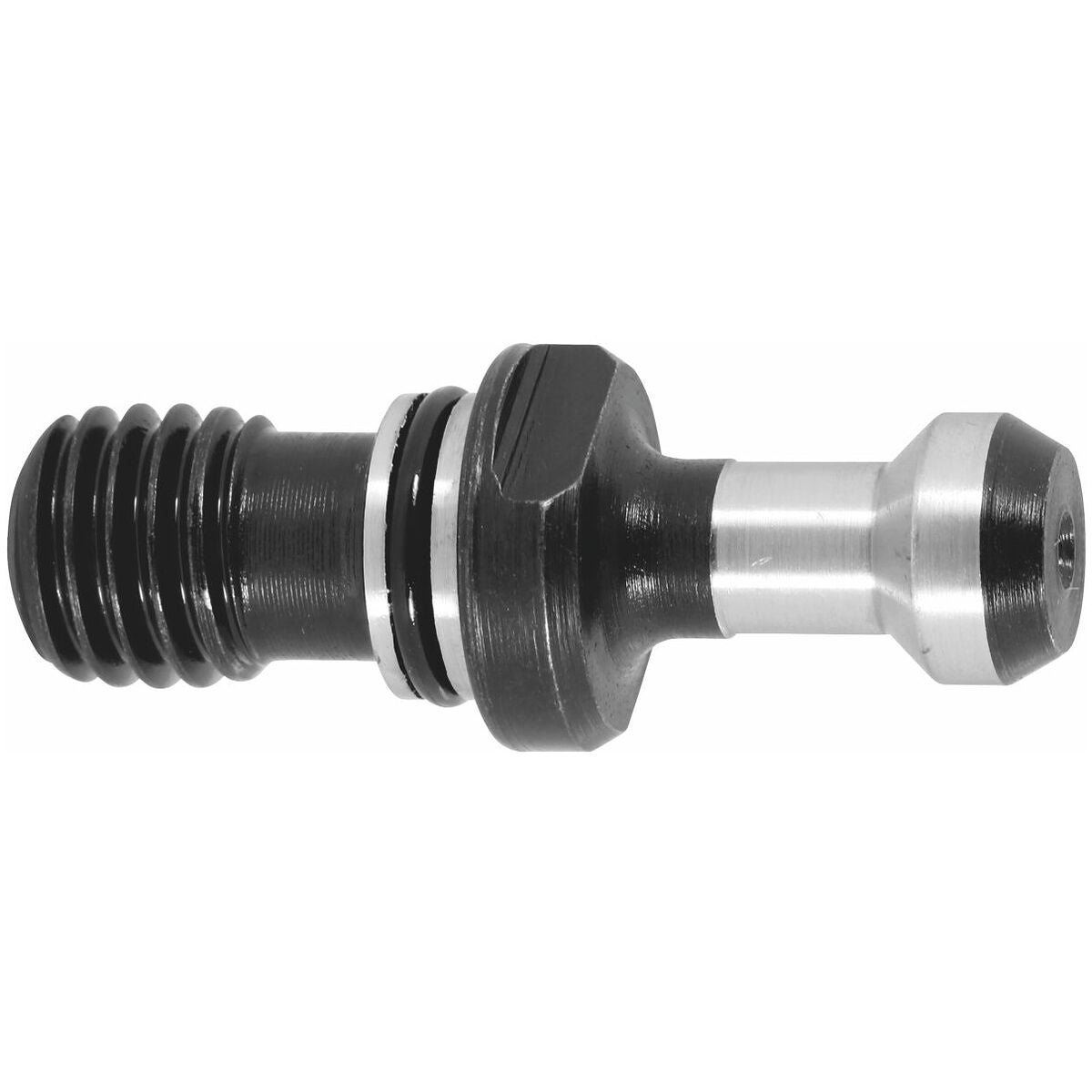

Vetotappi 45° tiivistetty, ilman reikää 30
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Kuvaus
Työkalunpidin vedetään kiinni karaan karan kiinnitysleukojen vetotappien kautta. Vetotappeja on eri malleja. Ne muodostavat tärkeän linkin koneen ja työkalun välillä. Vetotappien tarkkuudelle, lujuudelle ja luotettavuudelle asetetaan korkeat vaatimukset.
Käyttötiedot
Työkaluille, joissa kartiovarsi DIN 69871 ja JIS B 6339 (MAS-BT), paitsi koko 30.
Huomautus
Tiivistetty – O-renkaalla.
Varmista asennuksessa huolellisesti, että kiristysmomentti on oikea.
Tekniset tiedot
| Reiän ominaisuus | ilman reikää |
|---|---|
| Vetotapin standardi | MAS 403 |
| Tuotetyyppi | Vetotapit |
| L1 | 23 mm |
| Maks. kiristysmomentti | 20 Nm |
| Sopii kartioille | 30 |
| Kauluksen halkaisija d | 16,5 mm |
| Pään ⌀ d1 | 11 mm |
| Sopii värikoodatuille kartioille | SK 30 |
| Kierteen koko | M12 |
| Avaimenväli | 13 mm |
| Kokonaispituus l | 43 mm |
Tuotetiedot
| Tuotenumero | G30876030 |
|---|---|
| EAN | 4045197648013 |
