Uusi tuote

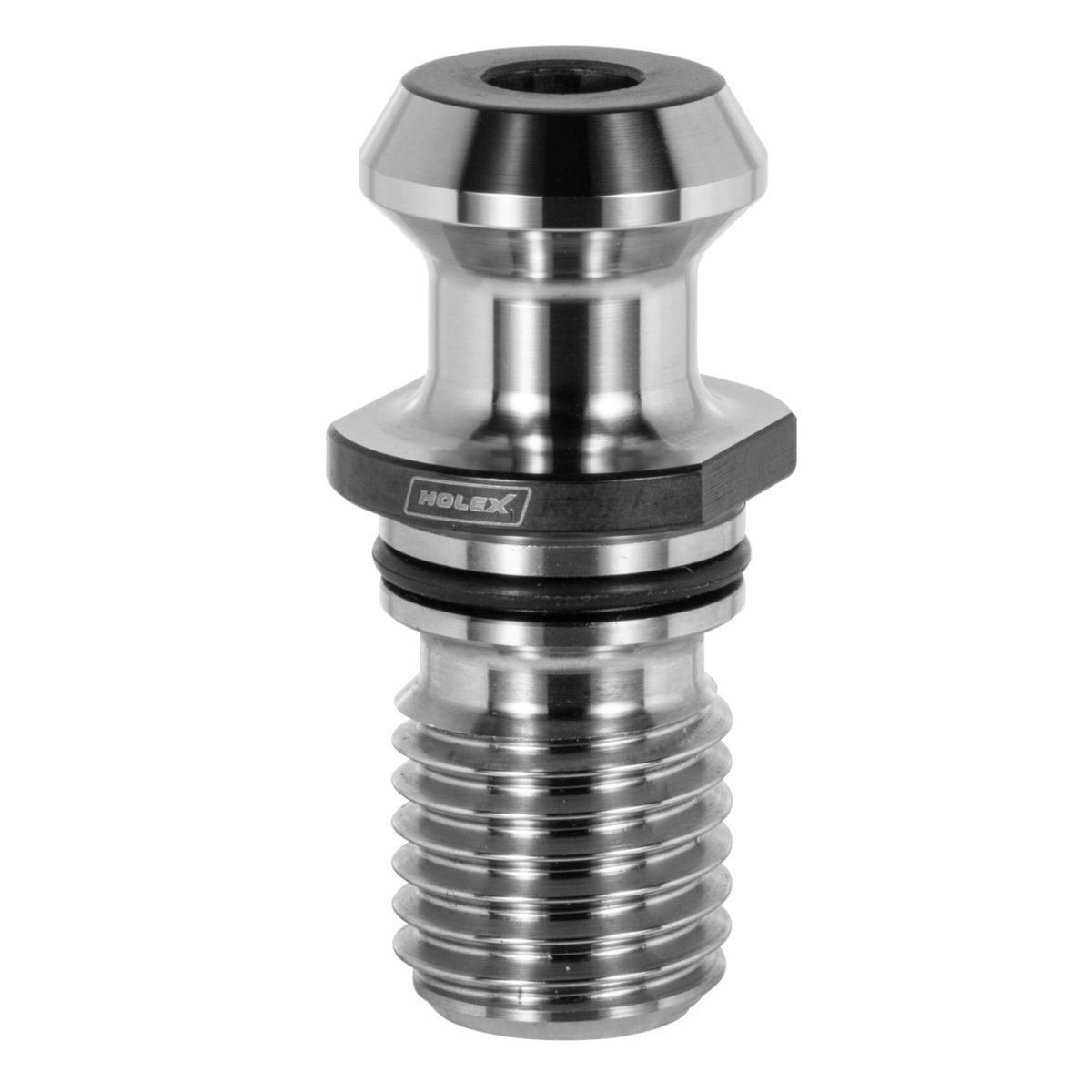

Kiinnityspultit tiivistetty 40
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
- Tuotenumero
- G30863840
- Varastotilanne
- Ei varastossa
Ladattavat tiedostot
Tuotekuvaus
Sopii
308635 − FADAL, kuten ISO 7388, 3 mm pidennetty.
Kuvaus
Karan kiinnitystarttuja vetää työkalunpitimen kiinnityspultin yli tiukasti karaan. Kiinnityspultteja on useita eri malleja. Ne ovat tärkeä linkki koneen ja työkalun välillä. Kiinnityspulteille asetetut tarkkuus-, tiukkuus- ja luotettavuusvaatimukset ovat korkeita.
Käyttö
- Kartiovartisille työkaluille DIN 69871 ja JIS B 6339 (MAS-BT)., paitsi koko 30.
- Työstökeskuksiin (koneet, joissa on automaattinen työkalunvaihtaja).
- NC-koneisiin (koneet, joissa ei ole automaattista työkalunvaihtajaa).
Ohje
Tiivistetty O-renkaalla.
Varmista AB:n asennuksessa oikea kiristysmomentti.

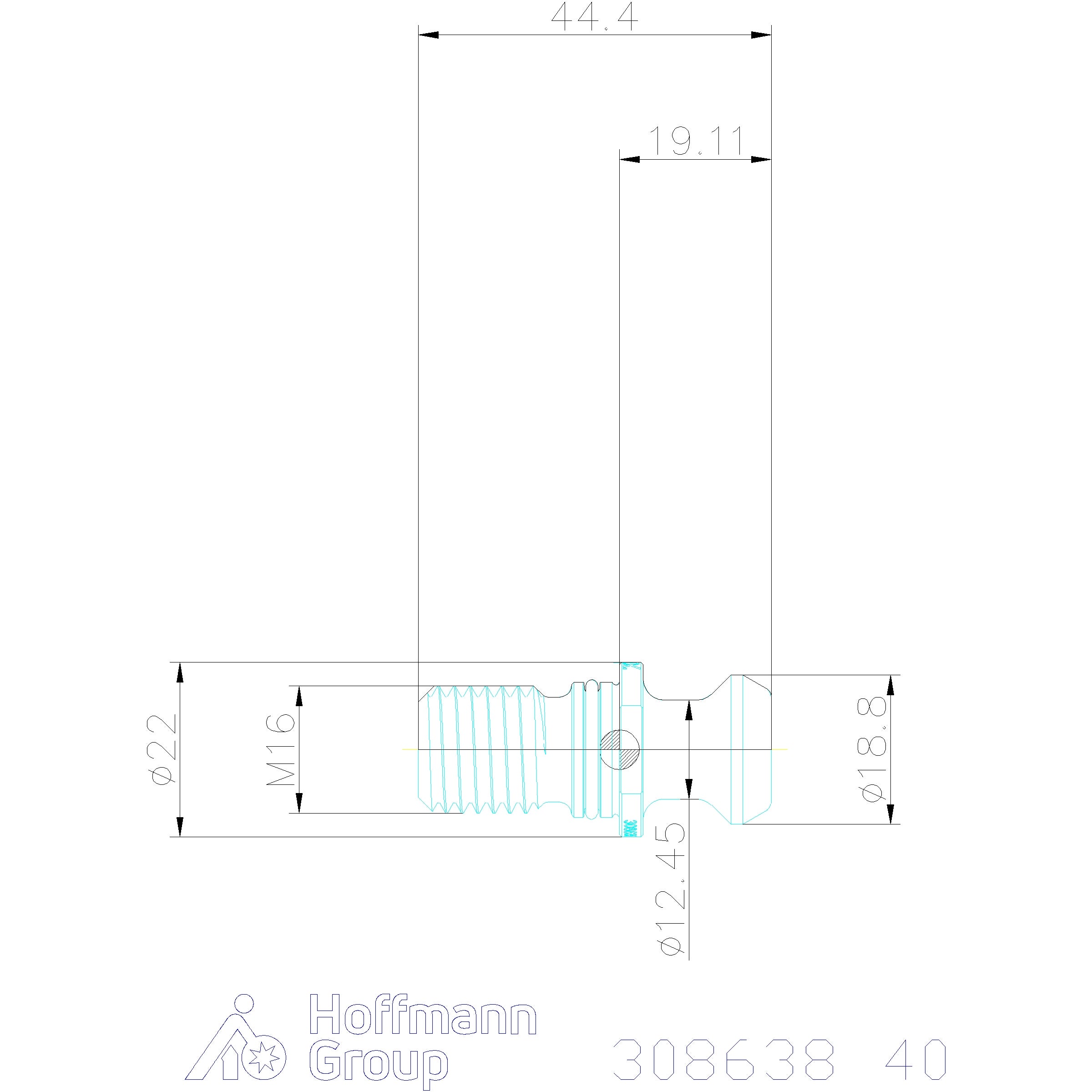

Tekniset tiedot
| Reiän ominaisuus | reiällä |
|---|---|
| Tuotetyyppi | Kiinnityspultit |
| L1 | 19.25 mm |
| Maks. kiristysmomentti | 50 Nm |
| Kulma a | 15 astetta |
| Sopii kartioille | 40 |
| Kauluksen halkaisija d | 22 mm |
| Pään ⌀ d1 | 18.95 mm |
| Sopii värikoodatuille kartioille | SK 40 |
| Kierteen koko | M16 |
| Kokonaispituus l | 47.5 mm |
Tuotetiedot
| Tuotenumero | G30863840 |
|---|---|
| EAN | 4069515066167 |
