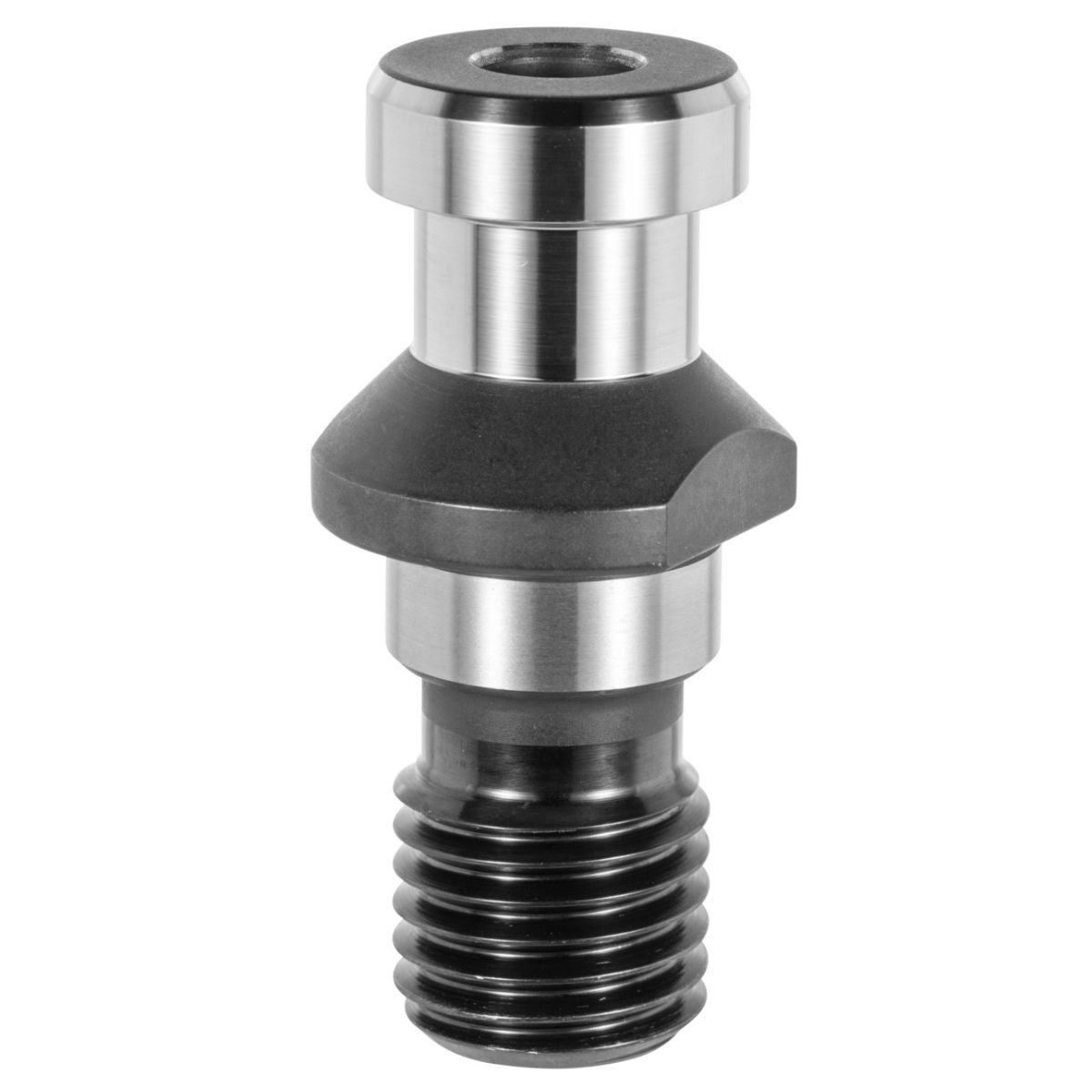

Kiinnityspultit Muoto A reiällä
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Kuvaus
Karan kiinnitystarttuja vetää työkalunpitimen kiinnityspultin yli tiukasti karaan. Kiinnityspultteja on useita eri malleja. Ne ovat tärkeä linkki koneen ja työkalun välillä. Kiinnityspulteille asetetut tarkkuus-, tiukkuus- ja luotettavuusvaatimukset ovat korkeita.
Käyttö
- Kartiovartisille työkaluille DIN 69871 ja JIS B 6339 (MAS-BT)., paitsi koko 30.
- Työstökeskuksiin (koneet, joissa on automaattinen työkalunvaihtaja).
- NC-koneisiin (koneet, joissa ei ole automaattista työkalunvaihtajaa).
Ohje
Varmista AB:n asennuksessa oikea kiristysmomentti.
ISO 7388-3 vastaa vanhaa DIN 69872 -standardia.

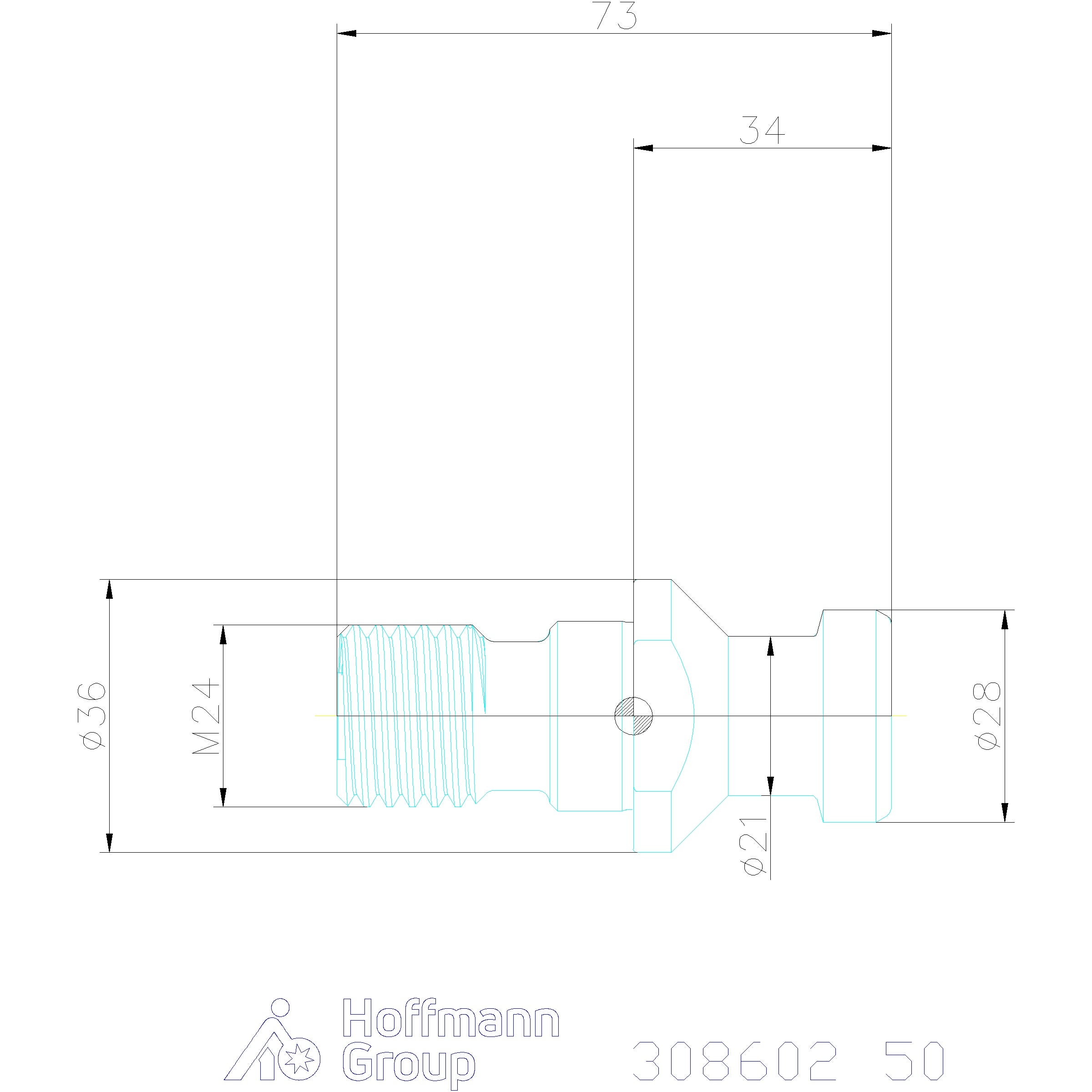

Tekniset tiedot
| Reiän ominaisuus | reiällä |
|---|---|
| Vetotapin standardi | ISO 7388-3 |
| Tuotetyyppi | Kiinnityspultit |
| L1 | 34 mm |
| Maks. kiristysmomentti | 150 Nm |
| Kulma a | 15 astetta |
| Sopii kartioille | 50 |
| Kauluksen halkaisija d | 36 mm |
| Pään ⌀ d1 | 28 mm |
| Sopii värikoodatuille kartioille | SK 50 |
| Kierteen koko | M24 |
| Avaimenväli | 19 mm |
| Kokonaispituus l | 74 mm |
Tuotetiedot
| Tuotenumero | 308602 |
|---|---|
| EAN | 4069515056908 |
