Yhdistelmäjyrsintäistukka HSK-F 63 lyhyt
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
RFID-/Balluff-sirureiällä. Työstetyt HSK-toimintapinnat.
Käyttötiedot
Päätyjyrsimien ja jyrsinpäiden kiinnitykseen, joissa on pitkittäis- tai ristikiilaura.
Toimitussisältö
Sis. kiila, vetorengas ja jyrsimen lukitusruuvi nro 309860.
Erikoisvarusteet
Erikoisavain nro 309840, jyrsimen kiristysruuvi sisäiseen jäähdytykseen nro 309861.
Huomautus
Ilman kierrettä jäähdytysnesteputkelle.
Sisäinen jäähdytys mahdollista sopivalla kiristysruuvilla nro 309861.

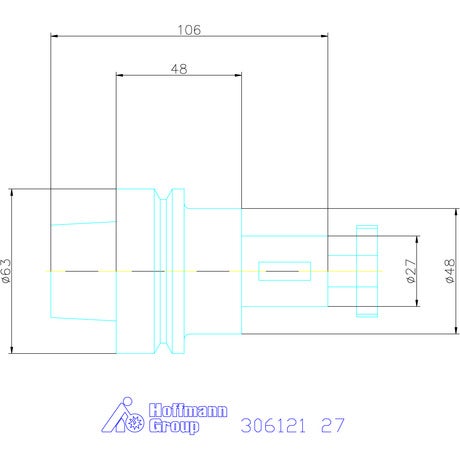

Tekniset tiedot
| Tuotetyyppi | Jyrsimen holkkiakseli |
|---|---|
| Muoto | F |
| Pidinstandardi | ISO 12164-1; DIN 69882-3; DIN 69893 |
| Tasapainotuslaatu g kierrosluvulla | G 2,5 nopeudella 25000 min-1 |
| Heiton tarkkuus | ≤ 6 µm |
| Työstöstrategia | HPC |
| Kartio | HSK-F 63 lyhyt |
| Kiristysholkki d1 | 27 mm |
| Jyrsinakselin pituus l3 vetorenkaalla | 21 mm |
| Irtovedinrengas nro 309870 | 27 |
| Jyrsinakaran pituus l4 | 33 mm |
| Akselin halkaisija d1 | 27 mm |
| Sopiva erikoisavain nro 309840 | 27 |
| Irtonainen jyrsimen lukitusruuvi nro 309860 / 309861 | 27 |
| Ulkohalkaisija ⌀ d | 48 mm |
| A-mitta (pituus) | 60 mm |
Tuotetiedot
| Tuotenumero | 306121 |
|---|---|
| EAN | 4045197587770 |
