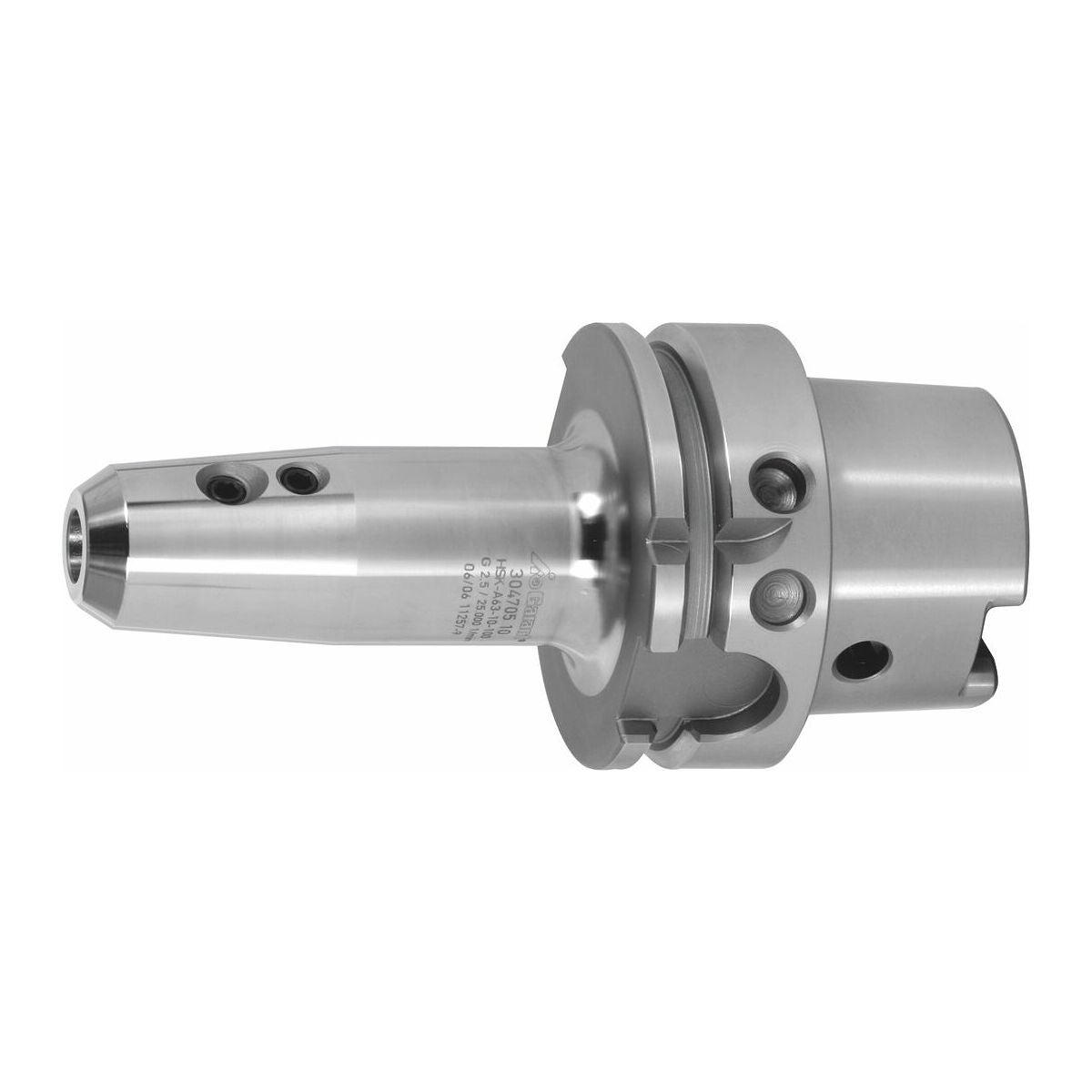

Weldon-pidin kombi, kapea HSK-A 63 A = 160
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Pallonivelen kiristysruuvilla Weldon- ja Whistle Notch -järjestelmiin (kalteva kiristyspinta 2°).
- RFID- / Balluff-sirureiällä.
- Kaikki varret kovakoneistettu (rauhallinen käynti).
- Koneistetut HSK-toimintapinnat.
Käyttötiedot
Työkalujen kiinnitykseen lieriövarsilla standardin DIN 1835 muoto B + E ja 6535 muoto HB + HE mukaan.
Toimitussisältö
Sis. pallonivelen ruuvin ja läpimenevän ruuvin pituudensäätöä varten.
Erikoistarvikkeet
Jäähdytysnesteputki nro 309880, avain nro 309890.

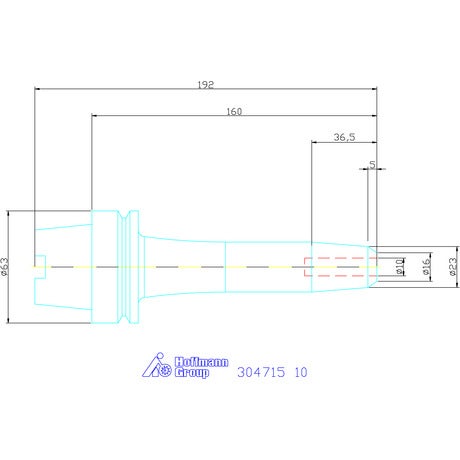

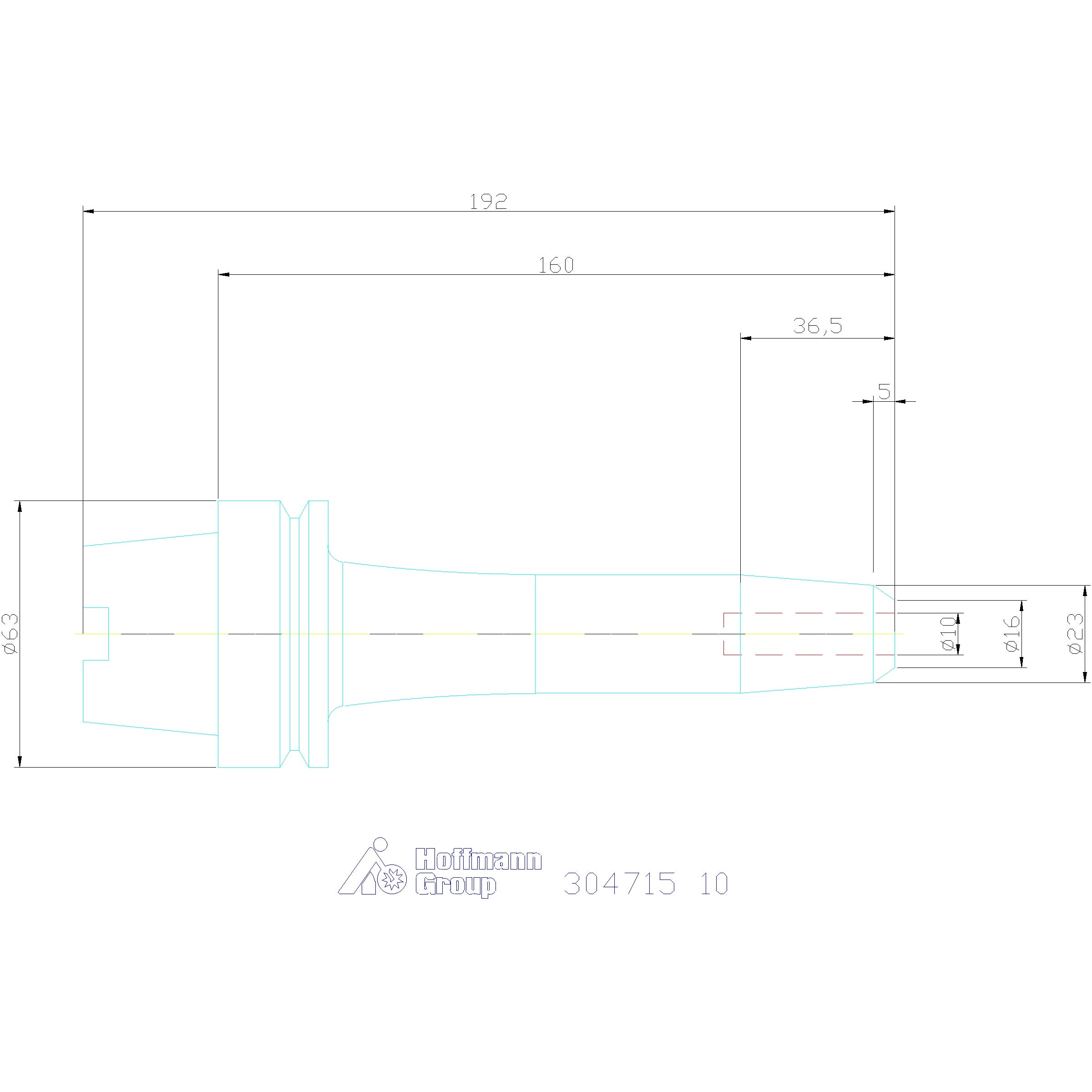

Tekniset tiedot
| Työstöstrategia | HSC; HPC |
|---|---|
| Kartio | HSK-A 63 A = 160 |
| Muoto | A |
| Pidinstandardi | ISO 12164-1; DIN 69893 |
| Tasapainotuslaatu g kierrosluvulla | G 2,5 nopeudella 25000 min-1 |
| Heiton tarkkuus | ≤ 3 µm |
| Tuotetyyppi | Weldon-pidike |

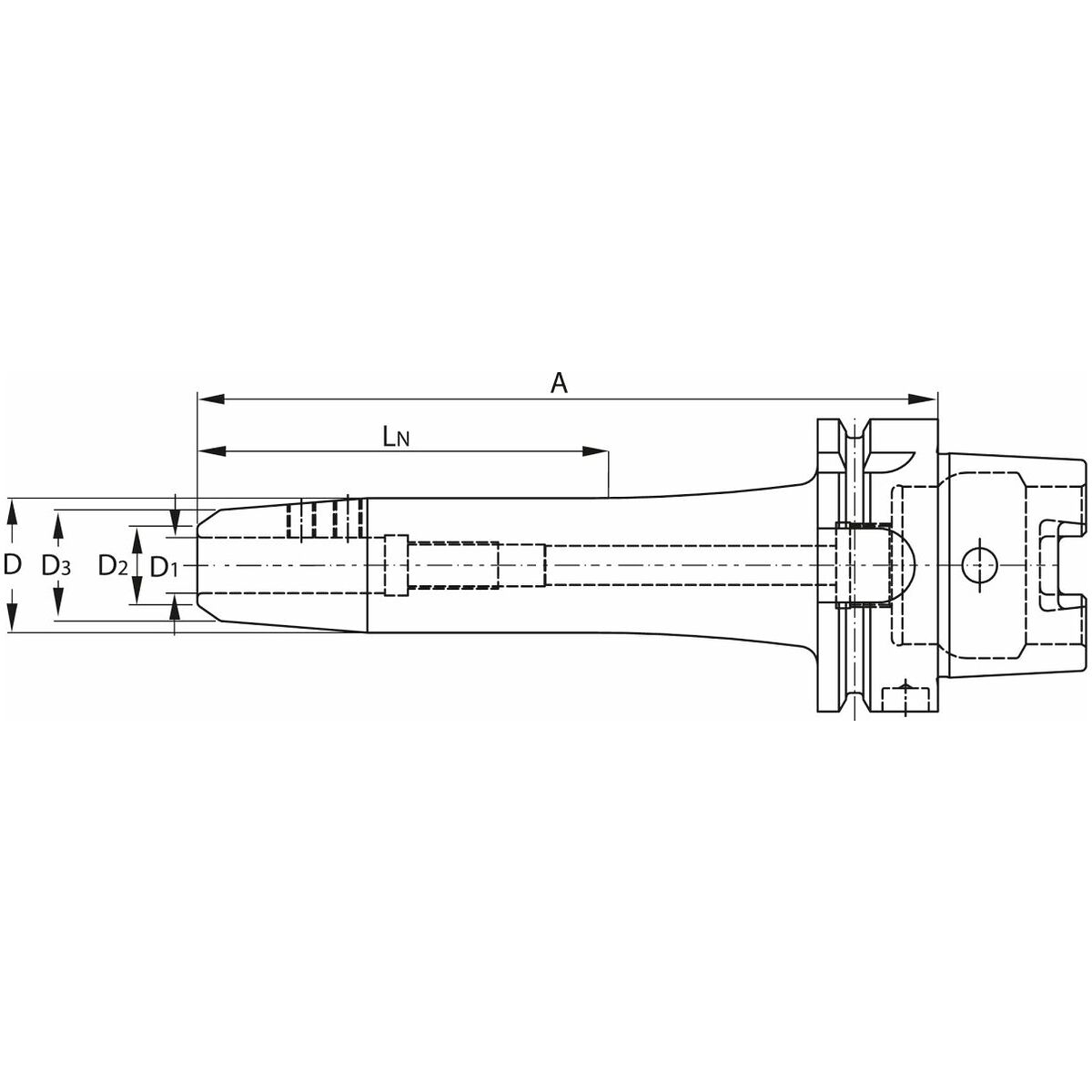

| Kiristysholkki d1 | 10 mm |
| Ulkohalkaisija ⌀ d | 28 mm |
| A-mitta (pituus) | 160 mm |
| Tehollinen pituus ln | 85 mm |
| ⌀ d2 | 16 mm |
| ⌀ d3 | 21 mm |
Tuotetiedot
| Tuotenumero | 304715 |
|---|---|
| EAN | 4045197289568 |
