Weldon-pidin jäähdytyskanavan reiällä HSK-A 63 lyhyt
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- RFID- / Balluff-sirun reiällä.
- Työstetyt HSK-toimintapinnat.
Suljettavilla jäähdytyskanavan rei’illä.
Käyttötiedot
DIN 1835 muoto B ja DIN 6535 muoto HB -standardien mukaisten Weldon-varrella olevien työkalujen kiinnitykseen.
Erikoisvaruste
Jäähdytysnesteputki nro 309880, avain nro 309890.
Huomautus
HSK 40 ja 50, muoto A ja E, voidaan tilata valmistajalta.

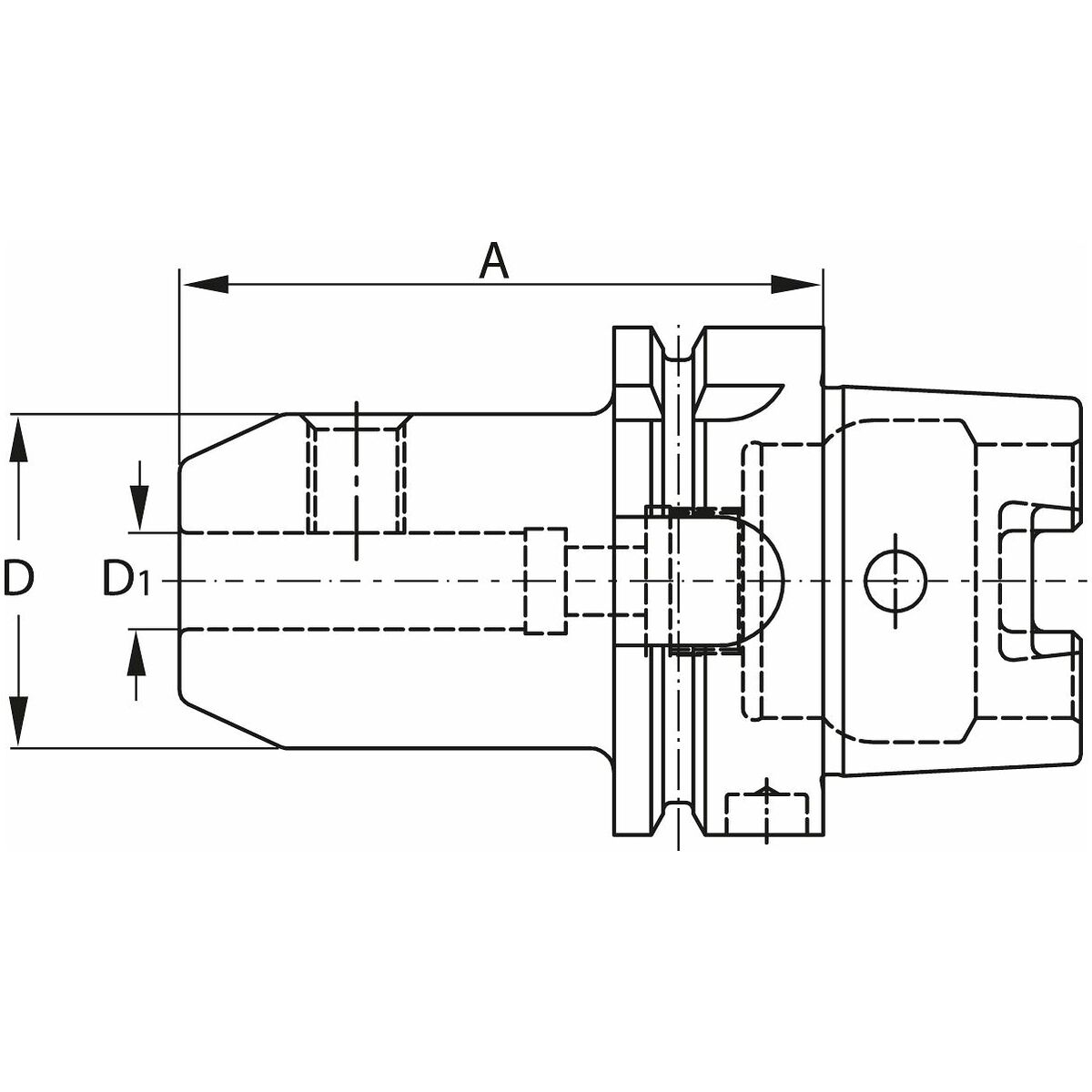

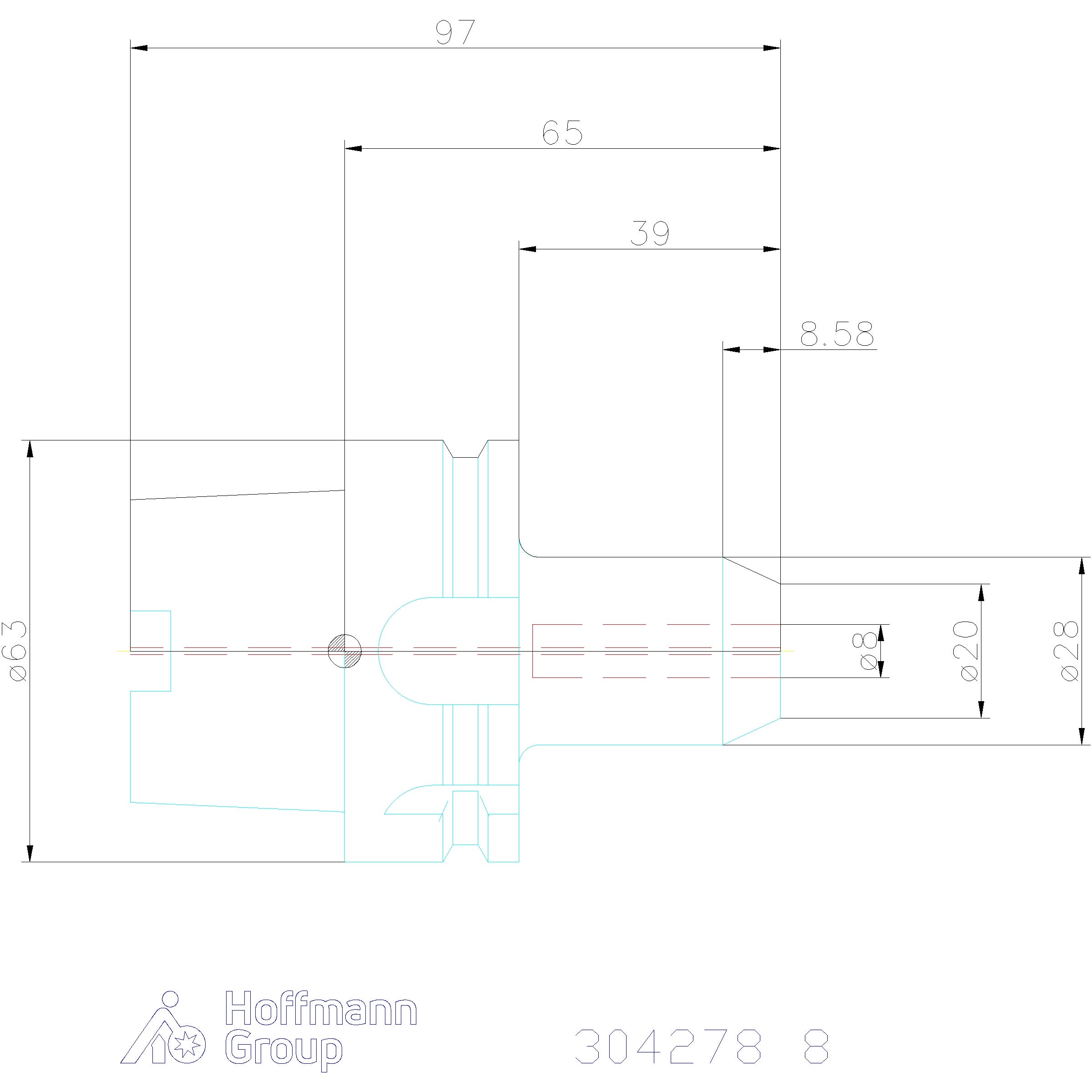

Tekniset tiedot
| Työstöstrategia | HSC; HPC |
|---|---|
| Kartio | HSK-A 63 lyhyt |
| Muoto | A |
| Pidinstandardi | ISO 12164-1; DIN 69882-4; DIN 69893 |
| Tasapainotuslaatu g kierrosluvulla | G 6,3 nopeudella 20000 min-1 |
| Heiton tarkkuus | ≤ 3 µm |
| Tuotetyyppi | Weldon-pidin |
| Jäähdytyskanavan porausreikä | ei voida sulkea |
| Kiristysholkki d1 | 8 mm |
| Vara-kiristysruuvi nro 309900 | 8 |
| Ulkohalkaisija ⌀ d | 28 mm |
| A-mitta (pituus) | 65 mm |
Tuotetiedot
| Tuotenumero | 304278 |
|---|---|
| EAN | 4045197944290 |
