Päätyjyrsinistukka, jäähdytyskanavareiällä, HSK-F 63 lyhyt
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Kiinnityshalkaisija 40, 4 kierteitettyä reikää leikkupäiden kiinnitykseen DIN 2079:n mukaan.
- RFID- / Balluff-sirureiällä.
- Suurennettu kaula-alueen tukipinta.
- Koneistetut HSK-toimintapinnat.
Varustettu jäähdytyskanavareiällä.
Käyttötiedot
Päätytasojyrsinten ja jyrsinrunkojen kiinnitykseen.
Toimitussisältö
Sis. lukitusruuvin.
Lisävarusteet
Erikoisavain nro 309840, jyrsimen kiristysruuvi sisäistä jäähdytystä varten nro 309861.
Huomautus
Ilman kierrettä jäähdytysnesteputkelle.

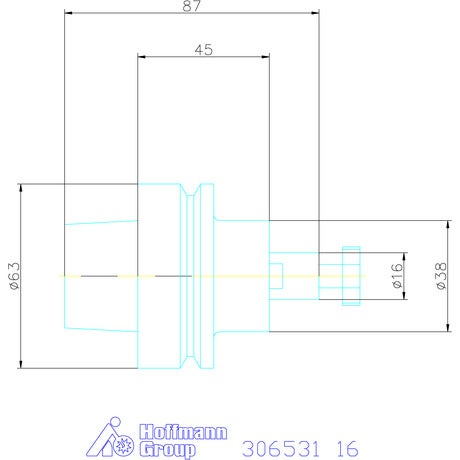

Tekniset tiedot
| Työstöstrategia | HPC |
|---|---|
| Kartio | HSK-F 63 lyhyt |
| Muoto | F |
| Pidinstandardi | ISO 12164-1; DIN 69882-3; DIN 69893 |
| Tasapainotuslaatu g kierrosluvulla | G 2,5 nopeudella 25000 min-1 |
| Heiton tarkkuus | ≤ 6 µm |
| Jäähdytyskanavan porausreikä | ei voida sulkea |
| Tuotetyyppi | Jyrsintappi |
| Kiristysholkki d1 | 16 mm |
| Jyrsinakaran pituus l4 | 17 mm |
| Akselin halkaisija d1 | 16 mm |
| Sopiva erikoisavain nro 309840 | 16 |
| Irtonainen jyrsimen lukitusruuvi nro 309860 / 309861 | 16 |
| Ulkohalkaisija ⌀ d | 38 mm |
| A-mitta (pituus) | 45 mm |
Tuotetiedot
| Tuotenumero | 306531 |
|---|---|
| EAN | 4045197587800 |
