Kutistesukka jäähdytyskanavareiällä HSK-A 63 lyhyt
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Erittäin kuumaluja teräs.
- Koko 3–5 kovametallille, koosta 6 alkaen HSS:lle ja kovametallille.
- RFID/Balluff-sirulastureiällä.
GARANT: Koneistetut HSK-toimintapinnat.
Kaikki varret kovakoneistettu (hyvä tasapaino!)
Sis.
jäähdytyskanavan reiät ja suljettavat kierteet. ⌀ D1: 3 mm, 4 mm, 5 mm eivät ole suljettavissa.
Kiinnityshalkaisijasta D1 6 mm alkaen kierteitetyt reiät tasapainotusruuveille.
Integroitu työkalujen pituudensäätö kiinnityshalkaisijasta D1 6 mm alkaen (säätövara 10 mm).
Käyttötiedot
- Jyrsinten ja porien kiinnitykseen lieriövarrella toleranssissa h6.
- Soveltuu induktio-, kosketus- ja kuumailmakutistelaitteisiin.
Toimitussisältö
Pituudensäädöllisissä istukoissa sis. pituudensäätöruuvin (kiinnityshalkaisijasta D1 6 mm alkaen).
Erikoistarvikkeet
Jäähdytysnestet putki nro 309880, hylsyavain nro 309890, kutisteistukan jatke nro 302410 − 302416, kutistelaitteet nro 354210 − 354450, tasapainotusruuvisarja nro 309906 180.

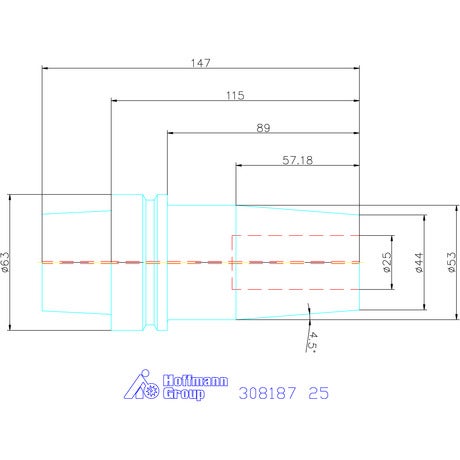

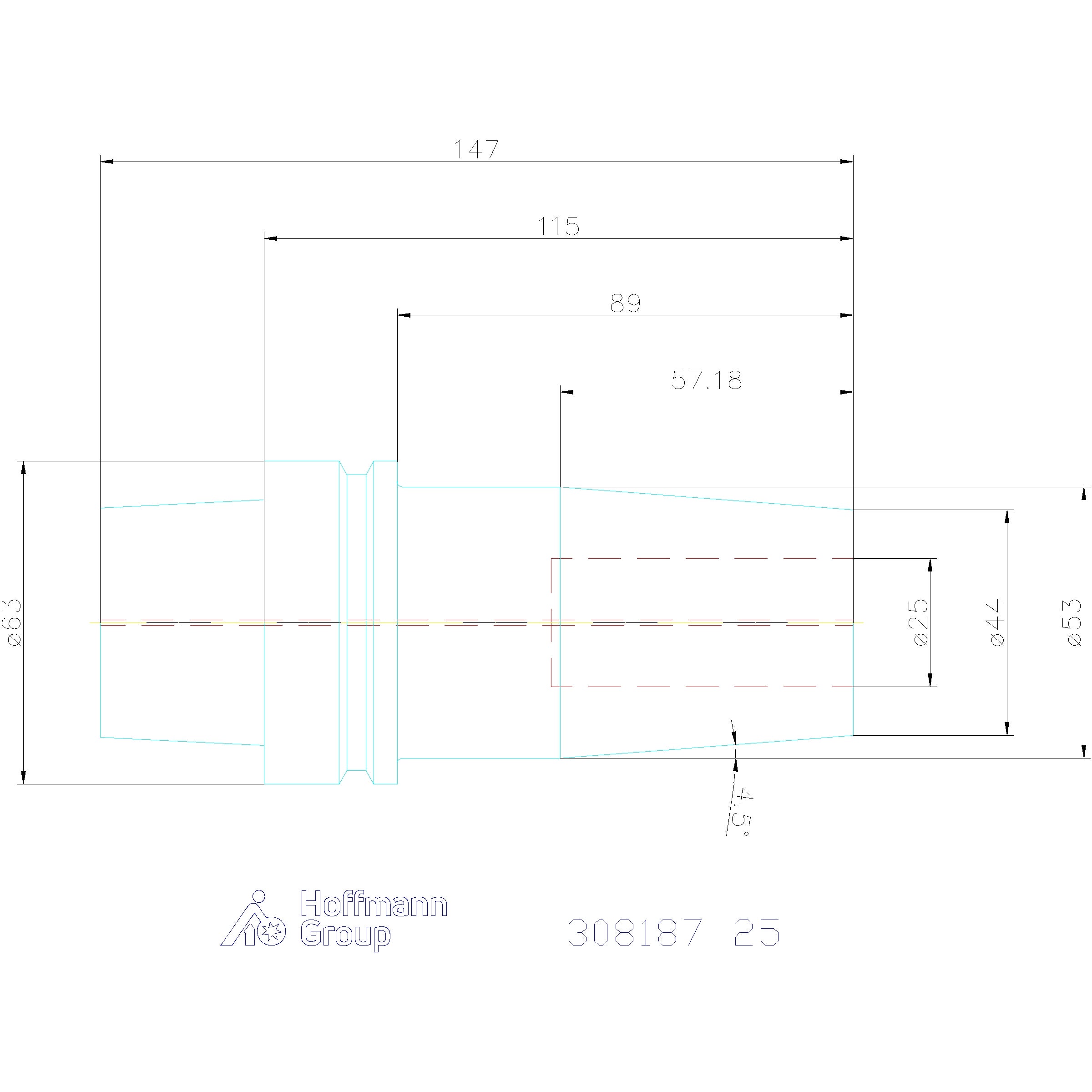

Tekniset tiedot
| Muoto | A |
|---|---|
| Pidinstandardi | ISO 12164-1; DIN 69893 |
| Tasapainotuslaatu g kierrosluvulla | G 2,5 nopeudella 25000 min-1 |
| Heiton tarkkuus | ≤ 3 µm |
| Työstöstrategia | HSC; HPC |
| Kartio | HSK-A 63 lyhyt |
| Tuotetyyppi | Kutisteistukka |
| Kiristysholkki d1 | 25 mm |
| Jäähdytyskanavan porausreikä | suljettavissa |
| ⌀ d2 | 44 mm |
| Ulkohalkaisija ⌀ d | 53 mm |
| A-mitta (pituus) | 115 mm |
Tuotetiedot
| Tuotenumero | 308187 |
|---|---|
| EAN | 4045197290939 |
