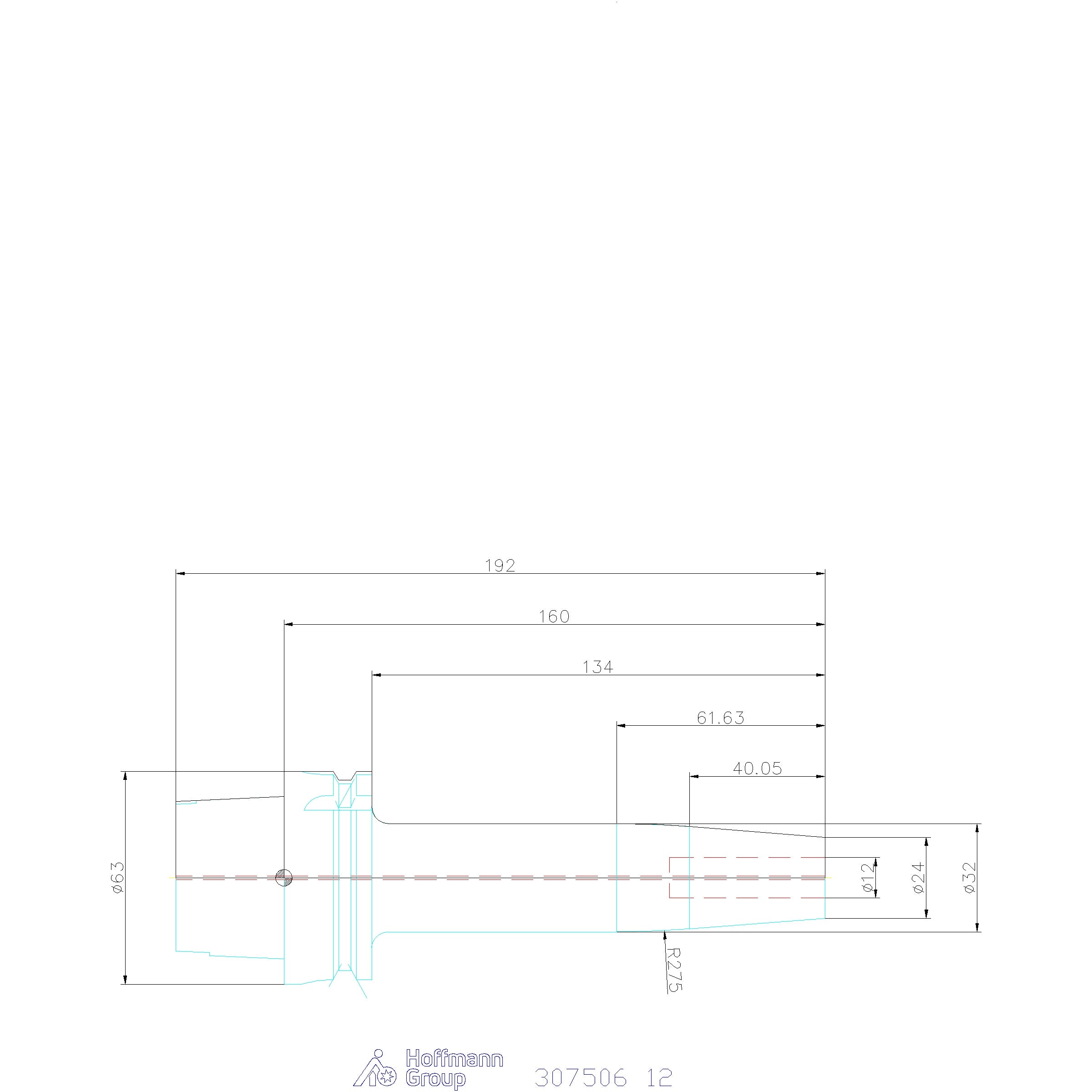

Kapea hydraulistukka Master Chuck HSK-A 63 pitkä

Tuotekuvaus

Rakenne

• Hoikka muotoilu (4,5° – kontuuri, identtinen kutistuskontuurin kanssa standardisi 69882-8 mukaisesti)
• RFID- / Balluff-sirureiällä.
• Aksiaalinen pituussäätö, säätövara 10 mm.
• Supistusholkkien käyttö mahdollista.
• Lämpötilankesto jopa 120 °C 4 tunnin ajan.
• Jopa 10 kertaa suurempi kiinnitysmomentti verrattuna vakiomalliseen hydrauliseen istukkaan.
• Erittäin pieni lukitusruuvin kiristysmomentti – helppo käsitellä.
• Patentoitu uusi hydraulinen laajennusjärjestelmä – luotettava ja kestävä premium-luokan keskeisyys.

Etu
Samat ominaisuudet kuin kutistusistukoissa:

• tarkkuus
• Erittäin ohut, identtinen häiriökontuuri

Edut verrattuna kutistusistukoihin:

• Parempi vaimennus
• Helppo käsitellä
• Joustavuus (supistusholkkien ansiosta)
• Ei tarvita kutistuslaitetta (kustannukset, energiankulutus)

Käyttötiedot
Erityisesti työkalu- ja muottivalmistuksessa sekä siellä, missä vaaditaan pienennetty häiriökontuuri.
Poraus-, kalvaus- ja jyrsintätöihin.
Työkalujen kiinnitykseen, joiden varren toleranssi on h6.

Toimitussisältö
Sisältää 6-kulmaisen T-kahvaisen avaimen.

Erikoislisävarusteet
Jäähdytysnesteputki nro 309880, hylsyavain nro 309890, supistusholkit nro 302140; 302135 302145 302147 kukin kokoa 12 ja nro 302150; 302155; 302160; 302165 kukin kokoa 20.
Käyttötarkoitus
Käyttötarkoitus

• Hydraulinen laajennusistukka pyörähdyssymmetristen työkalujen kiinnitykseen.
• Teolliseen käyttöön.
• Huomioi pienin kiinnityssyvyys.
• Noudata poikkeavia piirustustietoja, jos käytetään erikoisrakenteita.
• Huomioi suurin sallittu käyttökierrosluku ja
• mukauta tarvittaessa yksilöllisiin olosuhteisiin.

Sopimaton käyttö

• Älä käytä räjähdysvaarallisilla alueilla.
• Älä käytä lamppua alueilla, joissa on paljon pölyä, palavia kaasuja, höyryjä tai liuottimia.
• Älä yhdistä jatkoja.
• Älä käytä sitä työkalujen kiinnitykseen.
• Älä lämmitä kutistuslaitteella.

Rakenne

• Hoikka muotoilu (4,5°-kontuuri, identtinen DIN 69882-8:n mukaisen kutistuskontuurin kanssa)
• RFID-/Balluff-sirureiällä.
• Aksiaalinen pituudensäätö, säätövara 10 mm.
• Supistusholkkien käyttö mahdollinen.
• Lämpötilankestävä 120 °C:een asti 4 tunnin ajan.
• Jopa 10-kertainen kiinnitysmomentti verrattuna standardiin hydraulistukkaan.
• Erittäin pieni kiristysmomentti lukitusruuville – helppo käsitellä.
• Patentoitu uusi hydraulinen laajennusjärjestelmä – luotettava ja kestävä premium-keskeisyys.

Etu
Samat ominaisuudet kuin kutisteistukoissa:

• tarkkuus
• äärimmäisen ohut, identtinen häiriökontuuri

Edut verrattuna kutisteistukoihin:

• Parempi vaimennus
• Helppo käsiteltävyys
• Joustavuus (supistusholkkien ansiosta)
• Ei tarvita kutistelaitetta (kustannukset, energiankulutus)

Käyttötiedot
Erityisesti työkalu- ja muottivalmistuksessa sekä siellä, missä vaaditaan pienennettyä häiriökontuuria.
Poraus-, kalvaus- ja jyrsintätöihin.
Työkalujen kiinnitykseen varren toleranssilla h6.

Erikoisvarusteet
Jäähdytysnesteputki nro 309880, hylsyavain nro 309890, supistusholkit nro 302140; 302135 302145 302147 (kukin koko 12) ja nro 302150; 302155; 302160; 302165 (kukin koko 20).

Tekniset tiedot

Tuotetiedot
