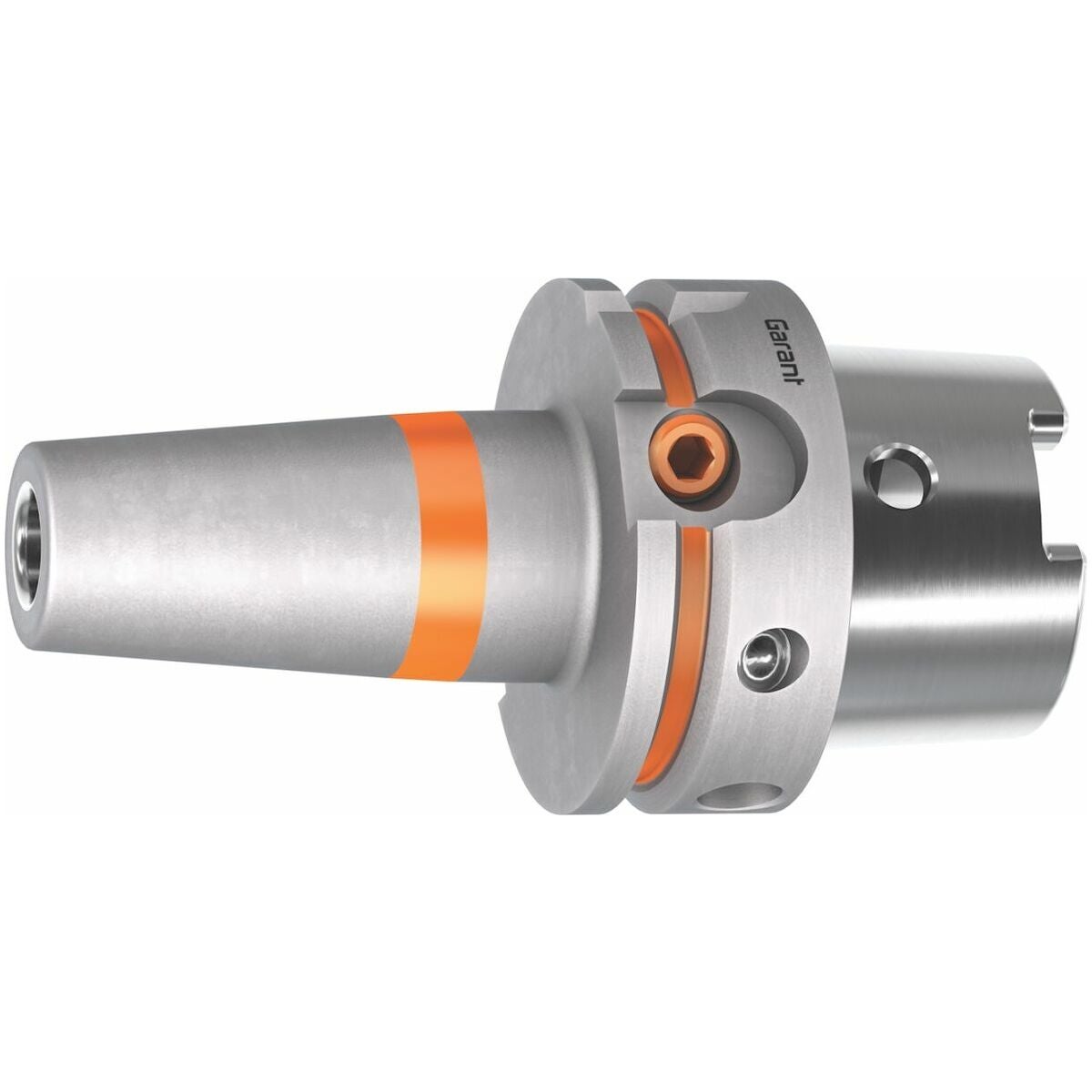

Kapea hydraulikiristukka Master Chuck mm

Tuotekuvaus

Rakenne

• Hoikka rakenne (4,5° – kontuuri, identtinen kutistuskontuurin kanssa standardin 69882-8 mukaan)
• RFID- / Balluff-sirureiällä.
• Aksiaalinen pituudensäätö, säätövara 10 mm.
• Supistusholkkien käyttö mahdollista.
• Lämpötilankesto jopa 120 °C 4 tunnin ajan.
• Jopa 10 kertaa suurempi kiristysmomentti verrattuna tavalliseen hydrauliseen istukkaan.
• Erittäin pieni lukitusruuvin kiristysmomentti – helppo käsitellä.
• Patentoitu uusi hydraulinen laajennusjärjestelmä – luotettava ja kestävä premium-luokan keskeisyys.

Etu
Samat ominaisuudet kuin kutistusistukoissa:

• tarkkuus
• Erittäin ohut, identtinen häiriökontuuri

Edut kutistusistukoihin verrattuna:

• Parempi vaimennus
• Helppo käsitellä
• Joustavuus (supistusholkkien ansiosta)
• Kutistusyksikköä ei tarvita (kustannukset, energiankulutus)

Käyttötiedot
Erityisesti työkalu- ja muottivalmistuksessa sekä siellä, missä vaaditaan pienennetty häiriökontuuri.
Poraamiseen, kalvamiseen ja jyrsintään.
Työkalujen kiinnitykseen varsi-toleranssilla h6.

Toimitussisältö
Sisältää kuusiokolo T-kahva-avaimen.

Erikoisvarusteet
Jäähdytysnesteputki nro 309880, hylsyavain nro 309890, supistusholkit nro 302140; 302135 302145 302147 kukin koko 12 ja nro 302150; 302155; 302160; 302165 kukin koko 20.
Tarkoitettu käyttö
Tarkoitettu käyttö

• Hydraulinen laajennusistukka pyörähdyssymmetristen työkalujen kiinnitykseen.
• Teolliseen käyttöön.
• Huomioi pienin kiinnityssyvyys.
• Noudata poikkeavia piirustustietoja, jos käytetään erikoisrakenteita.
• Huomioi suurin työnopeus ja
• mukauta tarvittaessa yksilöllisiin olosuhteisiin.

Sopimaton käyttö

• Älä käytä räjähdysvaarallisilla alueilla.
• Älä käytä lamppua alueilla, joissa on runsaasti pölyä, palavia kaasuja, höyryjä tai liuottimia.
• Älä yhdistä jatkoja.
• Älä käytä sitä työkalujen kiinnittämiseen.
• Älä lämmitä kutistusyksiköllä.

Rakenne

• Hoikka muotoilu (4,5°-kontuuri, identtinen kutistuskontuurin kanssa DIN 69882-8:n mukaisesti)
• RFID-/Balluff-sirureiällä.
• Aksiaalinen pituudensäätö, säätövara 10 mm.
• Soviteholkkien käyttö mahdollista.
• Lämpötilankesto jopa 120 °C / 4 tuntia.
• Jopa 10-kertainen puristusmomentti verrattuna vakiomalliseen hydraulipuristinistukkaan.
• Erittäin pieni lukitusruuvin kiristysmomentti – helppo käsitellä.
• Patentoitu uusi hydraulinen laajennusjärjestelmä – luotettava ja kestävä premium-tarkkuuskeskeisyys.

Etu
Samat ominaisuudet kuin kutistusholkeilla:

• tarkkuus
• äärimmäisen ohut, identtinen häiriökontuuri

Edut verrattuna kutistusholkkeihin:

• Parempi vaimennus
• Helppo käsiteltävyys
• Joustavuus (soviteholkkien ansiosta)
• Ei tarvita kutistuslaitetta (kustannukset, energiankulutus)

Käyttötiedot
Erityisesti työkalu- ja muottivalmistuksessa ja siellä, missä vaaditaan pienempää häiriökontuuria.
Poraamiseen, kalvamiseen ja jyrsintään.
Työkalujen kiinnitykseen, joiden varren toleranssi on h6.

Erikoistarvikkeet
Jäähdytysnesteputki nro 309880, hylsyavain nro 309890, soviteholkit nro 302140; 302135 302145 302147 kukin koko 12 ja nro 302150; 302155; 302160; 302165 kukin koko 20.

Tekniset tiedot

Tuotetiedot
