Kapea hydraulistukka Master Chuck HSK-A 100 pitkä

Tuotekuvaus

Rakenne

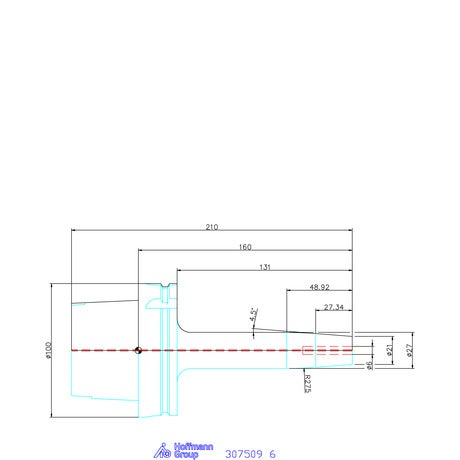

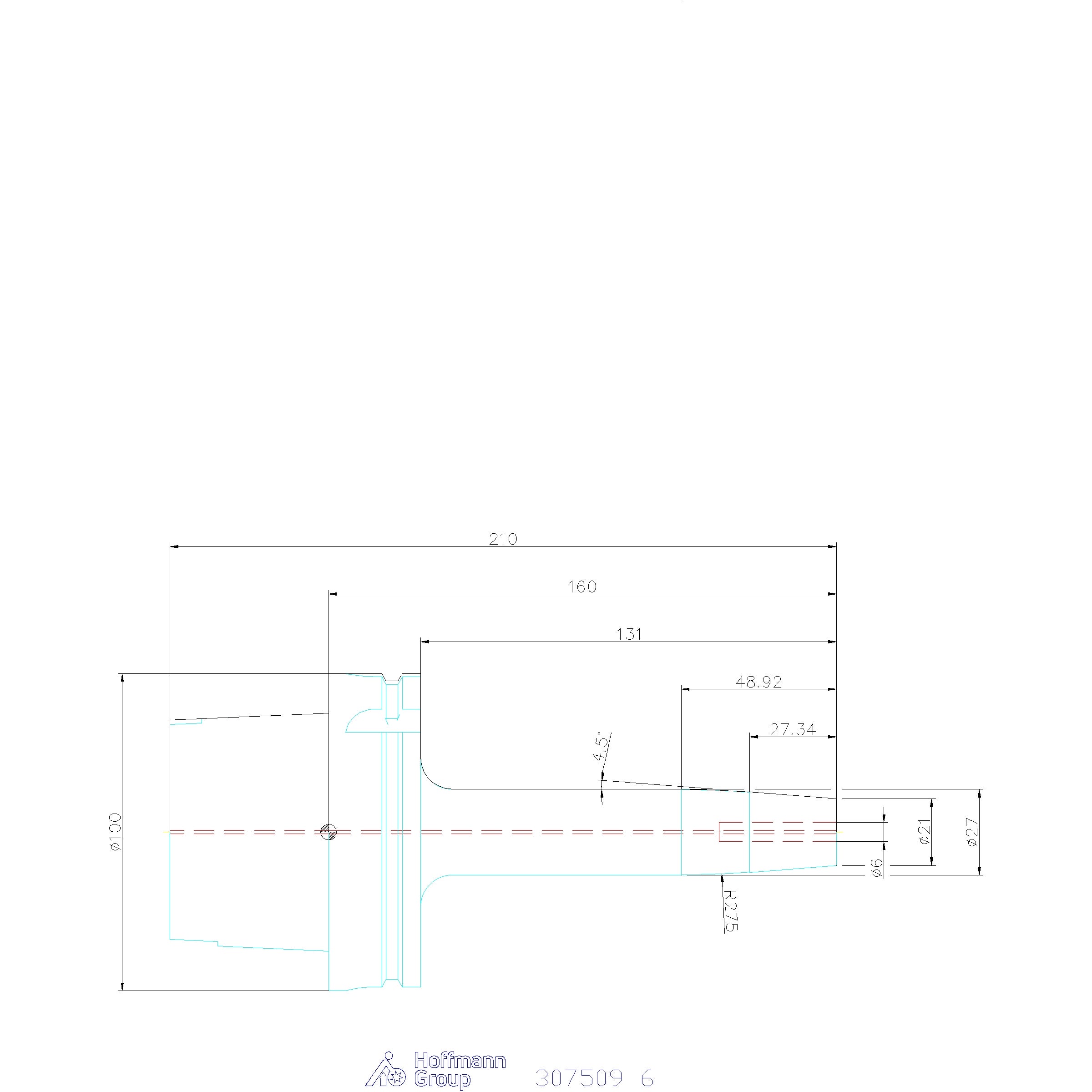

• Hoikka muotoilu (4,5° – kontuuri, identtinen kutistuskontuurin kanssa standardin DIN 69882-8 mukaan)
• RFID-/Balluff-sirureiällä.
• Aksiaalinen pituudensäätö, säätövara 10 mm.
• Supistusholkkien käyttö mahdollista.
• Lämpötilankesto jopa 120 °C 4 tunnin ajan.
• Jopa 10 kertaa enemmän kiinnityskertoja verrattuna vakiohydraulipitimeen.
• Erittäin pieni lukitusruuvin kiristysmomentti – helppo käsitellä.
• Patentoitu uusi hydraulinen laajennusjärjestelmä – luotettava ja kestävä premium-tarkkuus.

Etu
Samat ominaisuudet kuin kutistukistoissa:

• tarkkuus
• Erittäin ohut, identtinen häiriökontuuri

Edut verrattuna kutistukistoihin:

• Parempi vaimennus
• Helppo käsitellä
• Joustavuus (supistusholkkien ansiosta)
• Ei tarvita kutistusyksikköä (kustannukset, energiankulutus)

Käyttötiedot
Erityisesti työkalu- ja muottivalmistuksessa sekä siellä, missä tarvitaan pienennetty häiriökontuuri.
Poraamiseen, väljentämiseen ja jyrsintään.
Työkalujen kiinnitykseen, joiden varren toleranssi on h6.

Toimitussisältö
Sis. kuusiokolo-T-kahva-avaimen.

Erikoistarvikkeet
Jäähdytysnesteputki nro 309880, hylsyavain nro 309890, supistusholkit nro 302140; 302135 302145 302147 kukin koko 12 ja nro 302150; 302155; 302160; 302165 kukin koko 20.
Tarkoitettu käyttö
Tarkoitettu käyttö

• Hydraulinen laajennusistukka pyörähdyssymmetristen työkalujen kiinnitykseen.
• Teolliseen käyttöön.
• Huomioi pienin kiinnityssyvyys.
• Noudata poikkeavia piirustustietoja, jos käytetään erikoisrakenteita.
• Huomioi suurin työkierrosluku ja
• sovita tarvittaessa yksilöllisiin olosuhteisiin.

Sopimaton käyttö

• Älä käytä räjähdysvaarallisilla alueilla.
• Älä käytä lamppua alueilla, joissa on paljon pölyä, palavia kaasuja, höyryjä tai liuottimia.
• Älä yhdistä jatkoja.
• Älä käytä sitä työkalujen kiinnitykseen.
• Älä lämmitä kutistusyksiköllä.

Rakenne

• Hoikka muotoilu (4,5°-kontuuri, identtinen kutistekontuurin kanssa DIN 69882-8:n mukaisesti)
• RFID-/Balluff-sirureiällä.
• Aksiaalinen pituudensäätö, säätövara 10 mm.
• Supistusholkkien käyttö mahdollista.
• Lämpötilankesto jopa 120 °C 4 tunnin ajan.
• Jopa 10-kertainen kiinnitysmomentti verrattuna standardihydraulistukkaan.
• Erittäin pieni lukitusruuvin kiristysmomentti – helppo käsittely.
• Patentoitu uusi hydraulinen laajennusjärjestelmä – luotettava ja kestävä premium-tarkkuuskeskeisyys.

Etu
Samat ominaisuudet kuin kutisteistukoissa:

• tarkkuus
• erittäin ohut, identtinen häiriökontuuri

Edut kutisteistukoihin verrattuna:

• Parempi vaimennus
• Helppo käsittely
• Joustavuus (supistusholkkien ansiosta)
• Ei tarvita kutistelaitetta (kustannukset, energiankulutus)

Käyttötiedot
Erityisesti työkalu- ja muottivalmistuksessa sekä siellä, missä vaaditaan pienennettyä häiriökontuuria.
Poraamiseen, kalvamiseen ja jyrsintään.
Työkalujen kiinnitykseen, varren toleranssi h6.

Erikoistarvikkeet
Jäähdytysnesteputki nro 309880, hylsyavain nro 309890, supistusholkit nro 302140; 302135 302145 302147, kukin koko 12, sekä nro 302150; 302155; 302160; 302165, kukin koko 20.

Tekniset tiedot

Tuotetiedot
