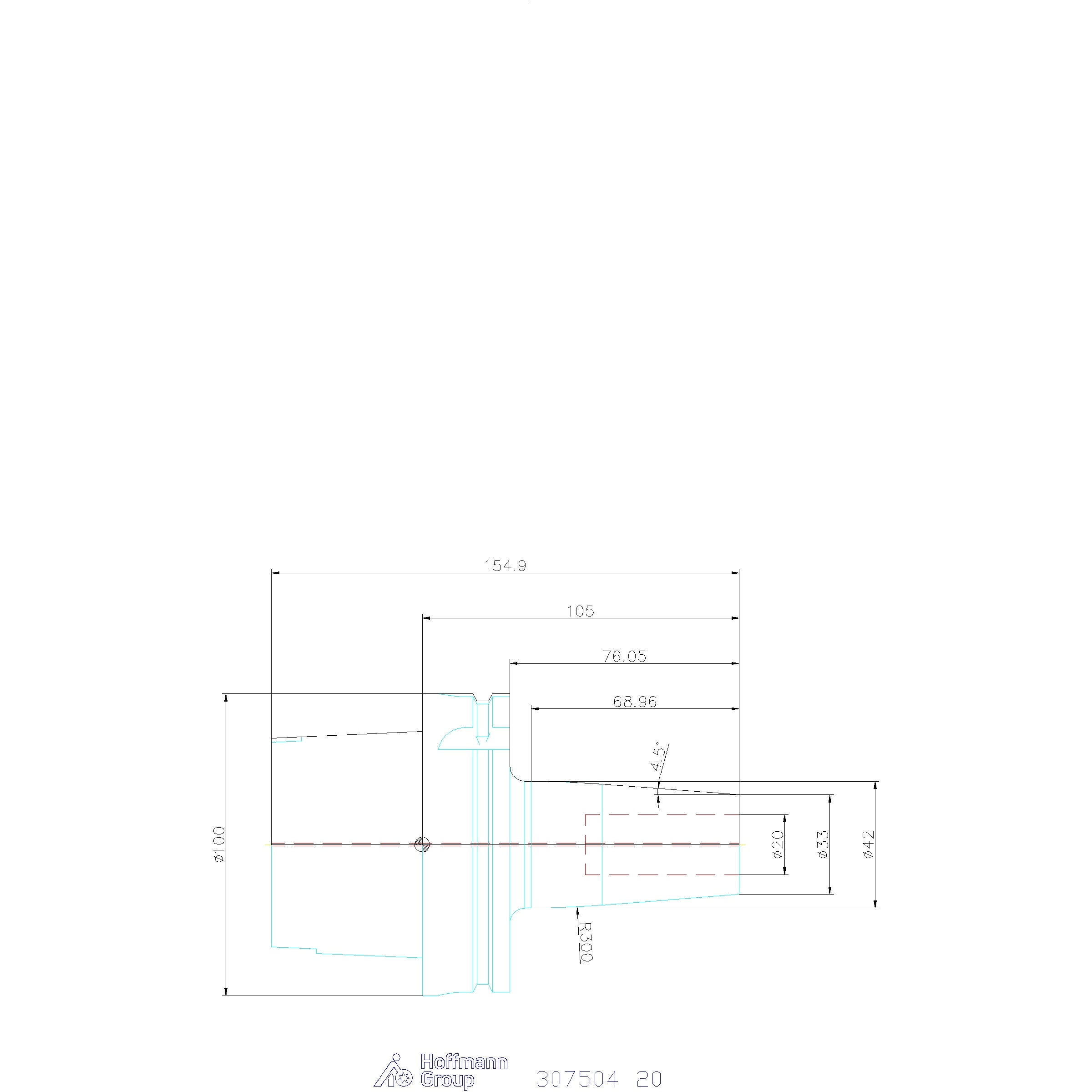

Kapea hydraulipidin Master Chuck HSK-A 100, lyhyt

Tuotekuvaus

Rakenne

• Hoikka muotoilu (4,5° – kontuuri, identtinen kutistekontuurin kanssa standardin 69882-8 mukaan)
• RFID-/Balluff-sirun reiällä.
• Aksiaalinen pituudensäätö, säätövara 10 mm.
• Reduktoriholkkien käyttö mahdollinen.
• Lämpötilankestävä 120 °C:een asti 4 tunnin ajan.
• Jopa 10 kertaa suurempi kiristysmomentti verrattuna standardiin hydraulikiristysistukkaan.
• Erittäin pieni lukitusruuvin kiristysmomentti – helppo käsitellä.
• Patentoitu uusi hydraulinen laajennusjärjestelmä – luotettava ja kestävä premium-keskitys.

Etu
Samat ominaisuudet kuin kutisteistukoissa:

• tarkkuus
• Erittäin ohut, identtinen häiriökontuuri

Edut verrattuna kutisteistukoihin:

• Parempi vaimennus
• Helppo käsittely
• Joustavuus (reduktoholkkien ansiosta)
• Ei tarvita kutistusyksikköä (kustannukset, energiankulutus)

Käyttötiedot
Erityisesti työkalu- ja muotinvalmistuksessa sekä siellä, missä vaaditaan pienennettyä häiriökontuuria.
Poraamiseen, kalvaukseen ja jyrsintään.
Työkalujen kiinnitykseen, joissa varren toleranssi h6.

Toimitussisältö
Sis. 6-kulmaisen T-kahvaisen avaimen.

Erikoislisävarusteet
Jäähdytysnesteputki nro 309880, hylsyavain nro 309890, reduktoriholkit nro 302140; 302135 302145 302147 kukin koko 12 ja nro 302150; 302155; 302160; 302165 kukin koko 20.
Käyttötarkoitus
Käyttötarkoitus

• Hydraulinen laajennusistukka pyörähdyssymmetristen työkalujen kiinnitykseen.
• Teolliseen käyttöön.
• Huomioi vähimmäiskiinnityssyvyys.
• Noudata poikkeavia piirustustietoja, jos käytetään erikoisrakenteita.
• Huomioi suurin käyttönopeus ja
• sovita tarvittaessa yksilöllisiin olosuhteisiin.

Soveltumaton käyttö

• Älä käytä räjähdysvaarallisilla alueilla.
• Älä käytä lamppua alueilla, joissa on paljon pölyä, palavia kaasuja, höyryjä tai liuottimia.
• Älä yhdistä jatkoja.
• Älä käytä sitä työkalujen kiinnitykseen.
• Älä lämmitä kutistusyksiköllä.

Malli

• Solakka rakenne (4,5°-kontuuri, sama kuin kutistepidinkontuuri DIN 69882-8:n mukaan)
• RFID-/Balluff-sirureiällä.
• Aksiaalinen pituudensäätö, säätövara 10 mm.
• Supistusholkkien käyttö mahdollista.
• Lämpötilankestävä 120 °C:een asti 4 tunnin ajan.
• Jopa 10× suuremmat kiristysmomentit verrattuna standardihydraulipidimeen.
• Erittäin pieni lukitusruuvin kiristysmomentti – helppo käsittely.
• Patentoitu uusi hydraulinen laajennusjärjestelmä – luotettava ja kestävä premium-tarkkuuskeskeisyys.

Etu
Samat ominaisuudet kuin kutistepitimissä:

• tarkkuus
• äärimmäisen ohut, identtinen häiriökontuuri

Edut kutistepitimiin verrattuna:

• Parempi vaimennus
• Helppo käsittely
• Joustavuus (supistusholkkien ansiosta)
• Ei tarvita kutistusyksikköä (kustannukset, energiankulutus)

Käyttötiedot
Erityisesti työkalu- ja muottivalmistuksessa sekä siellä, missä vaaditaan pienennettyä häiriökontuuria.
Poraamiseen, kalvaukseen ja jyrsintään.
Varren toleranssilla h6 olevien työkalujen kiinnitykseen.

Erikoistarvikkeet
Jäähdytysnesteputki nro 309880, hylsyavain nro 309890, supistusholkit nro 302140; 302135 302145 302147 kukin koko 12 ja nro 302150; 302155; 302160; 302165 kukin koko 20.

Tekniset tiedot

Tuotetiedot
