Hydro Dehn -hydropuristusistukka HPH, lyhyt, kapea HSK-A 63

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Garant
Tuotenumero
307513
Varastotilanne
Varastossa
Kiinnitysnormi: ISO 12164-1Kiinnitysnormi: DIN 69893Kiinnitysnormi: DIN 69882-7Muoto: ASisäjäähdytys: kyllä, enint. 80 baariaTasapainotusluokka G kierrosluvulla: G 2,5, kun 25000 min<sup>-1</sup>Pyörintätarkkuus: ≤ 3 µmLastuamisstrategia: HSC

Ladattavat tiedostot

Tuotekuvaus

Rakenne

  • Aksiaalinen pituussäätö, säätövara 10 mm.
  • RFID-/Balluff-sirureiällä.

Käyttötiedot

  • poraamiseen, kalvamiseen ja jyrsintään
  • Suuri lastunpoistokapasiteetti (mutta ei erittäin raskaaseen lastunpoistoon).

Erikoislisävarusteet
Soviteholkit nro 302135302187, jäähdytysnesteputki nro 309880, hylsyavain nro 309890, sylinterimäiset pyyhkijät nro 343720.

Huomautus
A-mitta00=00 mm toimitetaan pyynnöstä!Tarkoituksenmukainen käyttö
Tarkoituksenmukainen käyttö

  • Hydraulinen laajennusistukka GARANT Basic pyörähdyssymmetristen työkalujen kiinnitykseen.
  • Teolliseen käyttöön.
  • Huomioi vähimmäiskiinnityssyvyys.
  • Noudata poikkeavia piirustusohjeita, jos käytetään erikoisrakenteita.


Sopimaton käyttö

  • Älä käytä räjähdysvaarallisilla alueilla.
  • Älä käytä lamppua alueilla, joissa on suuria pitoisuuksia pölyä, palavia kaasuja, höyryjä tai liuottimia.
  • Älä yhdistä jatko-osia.


Rakenne

  • Aksiaalinen pituudensäätö, säätövara 10 mm.
  • RFID/Balluff-lastureiällä.

Käyttötiedot

  • poraamiseen, kalvamiseen ja jyrsintään
  • Suuri lastunpoistokyky (ei kuitenkaan erittäin raskas lastunpoisto).

Erikoistarvikkeet
Supistusholkit nro 302135–302187, jäähdytysnesteputki nro 309880, hylsyavain nro 309890, sylinterimäiset pyyhkijät nro 343720.

Huomautus
A-mitta0=0200 mm toimitetaan pyynnöstä!

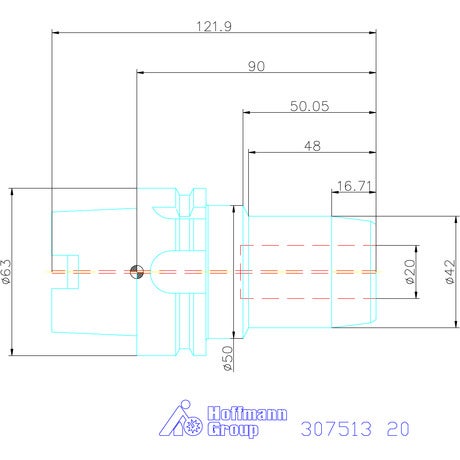

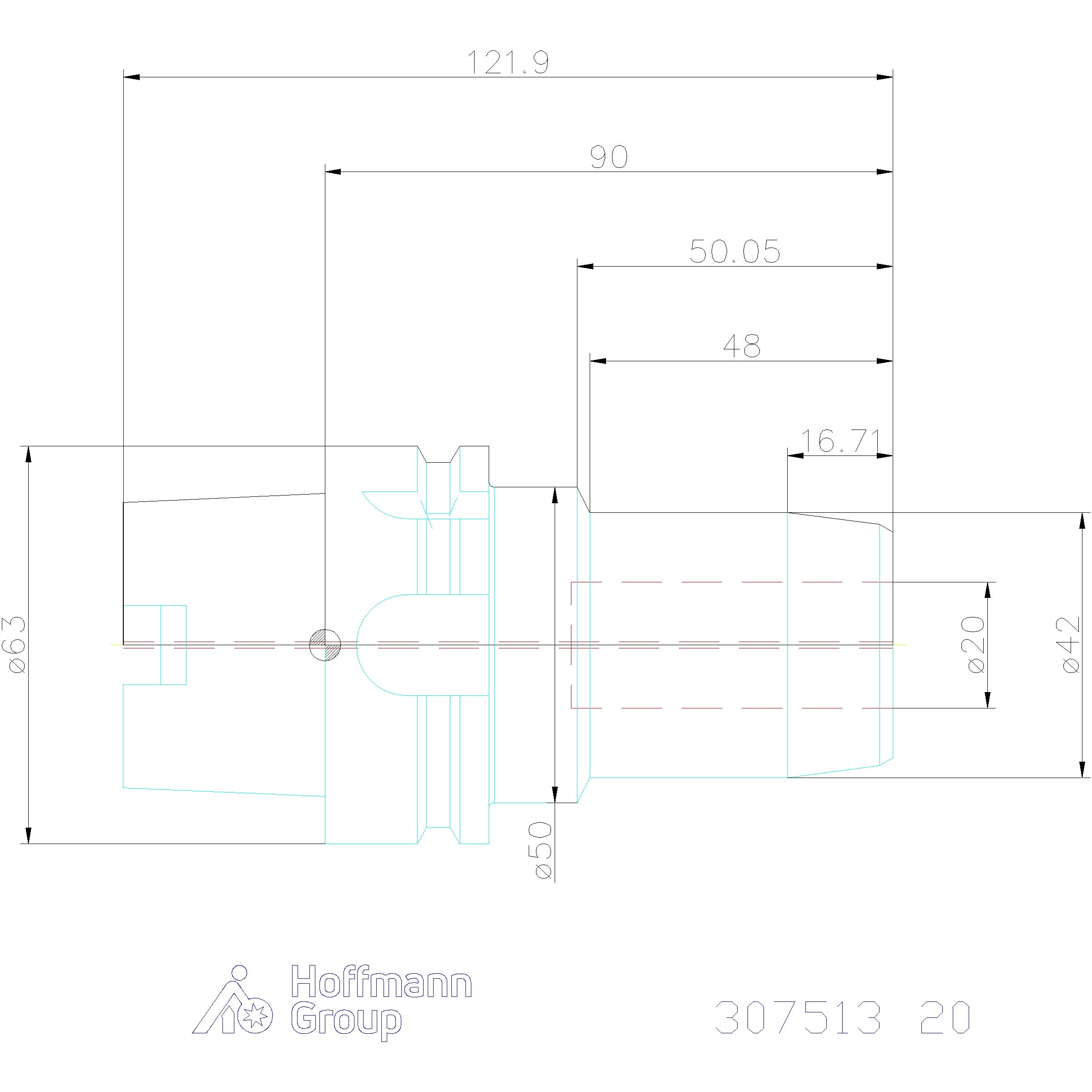

Tekniset tiedot

Muoto A
Pidinstandardi DIN 69882-3; DIN 69893; ISO 12164-1
Tasapainotuslaatu g kierrosluvulla G 2,5 nopeudella 25000 min-1
Heiton tarkkuus ≤ 3 µm
Balluff-sirureikä kyllä
Kartio HSK-A 63
Tuotetyyppi Hydrolaajennusistukka
Työstöstrategia HSC
Sisäinen jäähdytys kyllä, enintään 80 bar
Kiristysholkki d1 20 mm
Säätömatka v 10 mm
Sopiva supistusholkki 302155; 302160; 302165; 302150
⌀ d2 42 mm
L3 51 mm
Ulkohalkaisija ⌀ d 50 mm
A-mitta (pituus) 90 mm
Kierteen koko M16×1
L2 48 mm

Tuotetiedot

Tuotenumero 307513
EAN 4062406544478
