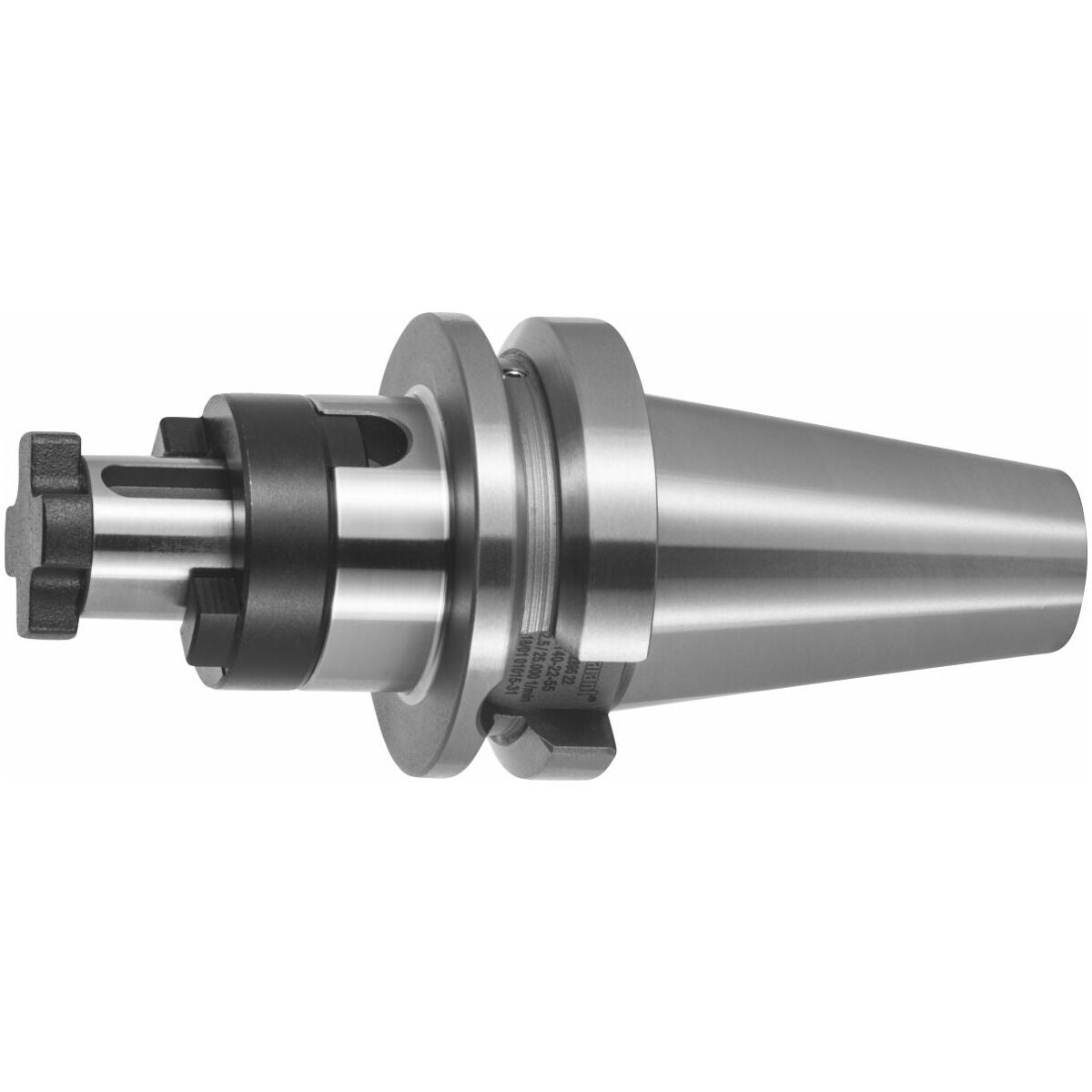

Yhdistelmäjyrsintappi, muoto ADB, BT 40, lyhyt
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Varsi, tapit ja kauluksen vastepinnat ovat hiotut.
Kaikki varret on kovakoneistettu (tasainen käynti). Tasapainotuslaatu G2,5 / 25000 kierrosta/min. Muoto ADB.
Käyttötiedot
Kiilalla kiilauraa käyttäville jyrsimille, esim. DIN 841.
Vientirenkaalla jyrsimiä varten, joissa on ristiaura DIN 1880, sekä jyrsinpäitä DIN 1830 varten.
Toimitussisältö
Sis. kiilan, vientirenkaan ja lukitusruuvin.
Erikoisvarusteet
Vetotapit (AB) nro 308760–308802. Erikoisavain nro 309840.
Huomautus
Sisäinen jäähdytys mahdollinen sopivalla kiristysruuvilla nro 309861.

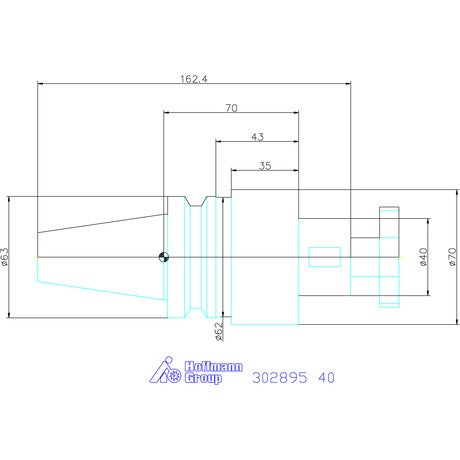

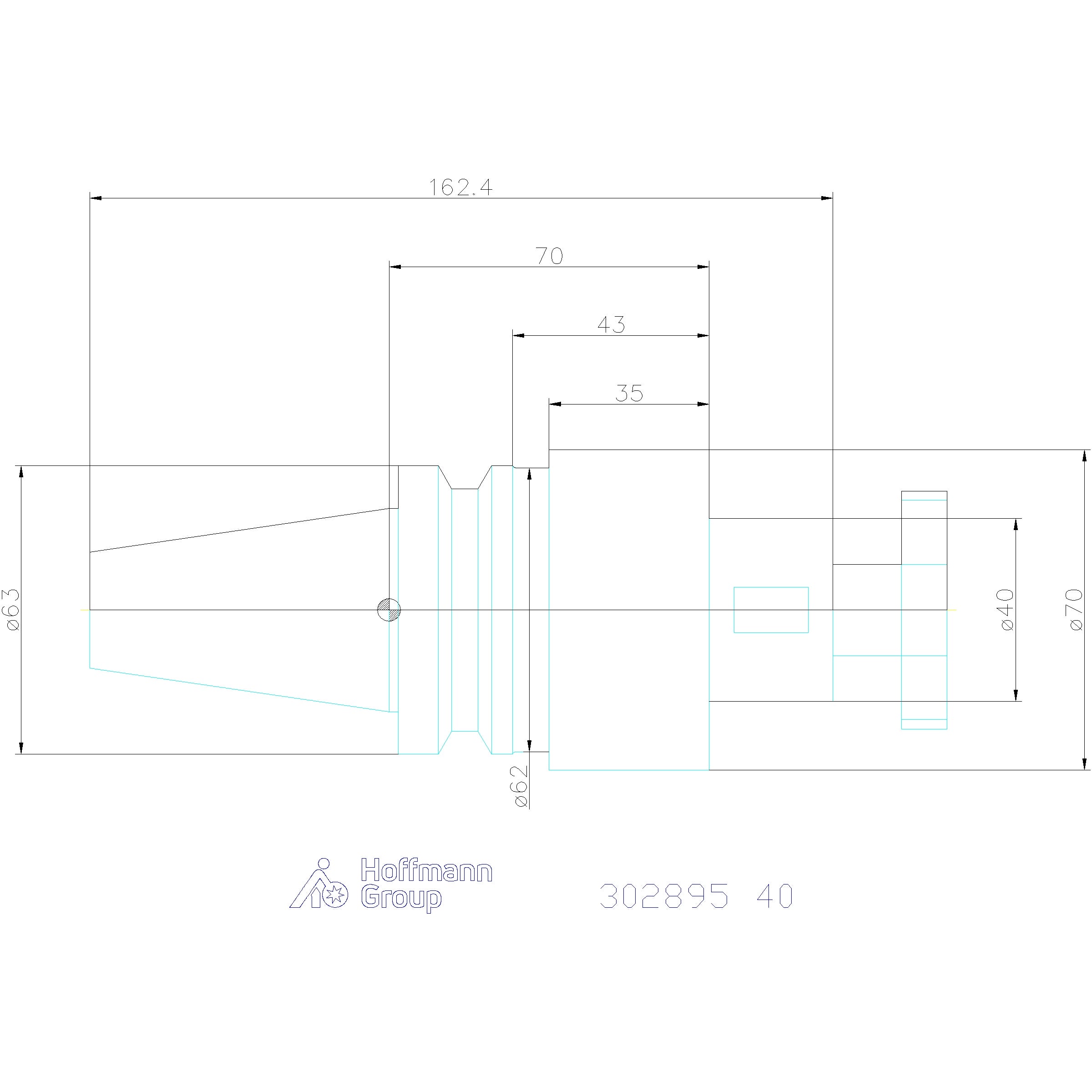

Tekniset tiedot
| Muoto | ADB |
|---|---|
| Pidinstandardi | JIS B6339; ISO 7388-2 |
| Tasapainotuslaatu g kierrosluvulla | G 2,5 nopeudella 25000 min-1 |
| Heiton tarkkuus | ≤ 5 µm |
| Kartio | BT 40 lyhyt |
| Työstöstrategia | HPC |
| Tuotetyyppi | Jyrsimen työntökiinnitystappi |
| Normi | DIN 6358 |
| Irtovedinrengas nro 309870 | 40 |
| Akselin halkaisija d1 | 40 mm |
| Sopiva erikoisavain nro 309840 | 40 |
| Irtonainen jyrsimen lukitusruuvi nro 309860 / 309861 | 40 |
| Ulkohalkaisija ⌀ d | 70 mm |
| A-mitta (pituus) | 70 mm |
| Kiristysholkki d1 | 40 mm |
Tuotetiedot
| Tuotenumero | 302895 |
|---|---|
| EAN | 4045197945020 |
