Yhdistelmäjyrsinistukka muoto AD
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Kartio-osa, vetotappi ja laipan vastepinta on hiottu. Kaikki varret kovakoneistettuja (tasainen käynti). RFID / Balluff-sirureikä.
Etu
Kartion ja tasovasteen kaksoiskontakti luo vakaamman ja tarkemman kiinnitystilanteen:
- Parempi pinnanlaatu
- Pidempi työkalun käyttöikä
- Jatkuva kiinnittyminen karaan (myös korkeilla kierrosluvuilla)
- Parempi heiton tarkkuus
BT-kaksoiskontaktikiinnitystä voidaan käyttää myös vakiomallisessa BT-konekarassa – ja päinvastoin. Kaksoiskontaktin edut tulevat kuitenkin esiin vain kaksoiskontaktikiinnityksellä ja kaksoiskontaktikaralla.
Käyttöarvot
Kiilalla jyrsimiin, joissa on kiilaura, esim. DIN 841.
Vetorenkaalla jyrsimiin, joissa on ristiu ra DIN 1880, sekä jyrsintäpäihin DIN 1830.
Toimitussisältö
Sis. kiila, vetorengas ja lukitusruuvi.
Erikoistarvikkeet
Vetotapit (AB) nro 308760 − 308806. Erikoisavain nro 309840.

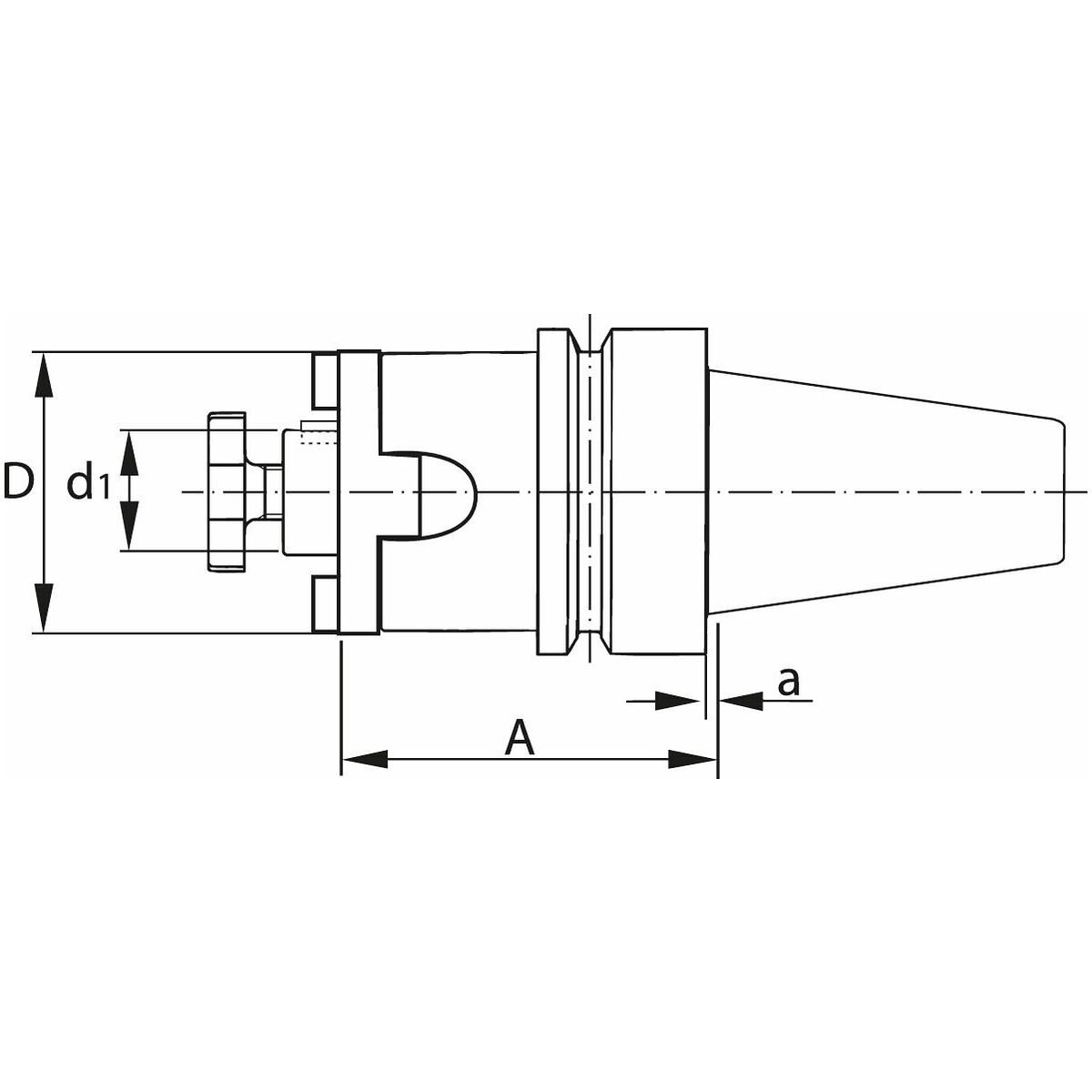

Tekniset tiedot
| Muoto | AD |
|---|---|
| Pidinstandardi | JIS B6339; JIS B6339 |
| Tasapainotuslaatu g kierrosluvulla | G 2,5 nopeudella 25000 min-1 |
| Heiton tarkkuus | ≤ 5 µm |
| Kartio | BT 40 lyhyt |
| Työstöstrategia | HPC |
| Tuotetyyppi | Jyrsinkara |
| Normi | DIN 6358 |
| Balluff-sirureikä | kyllä |
| Irtovedinrengas nro 309870 | 27 |
| Akselin halkaisija d1 | 27 mm |
| Sopiva erikoisavain nro 309840 | 27 |
| Irtonainen jyrsimen lukitusruuvi nro 309860 / 309861 | 27 |

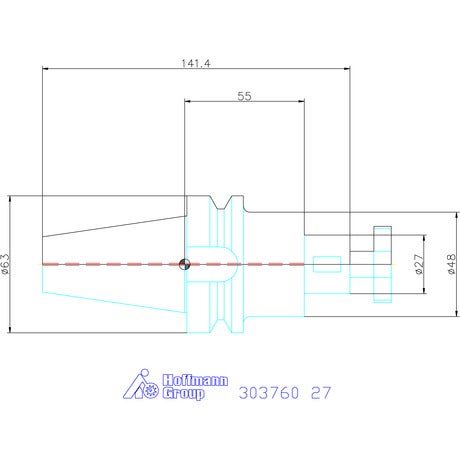

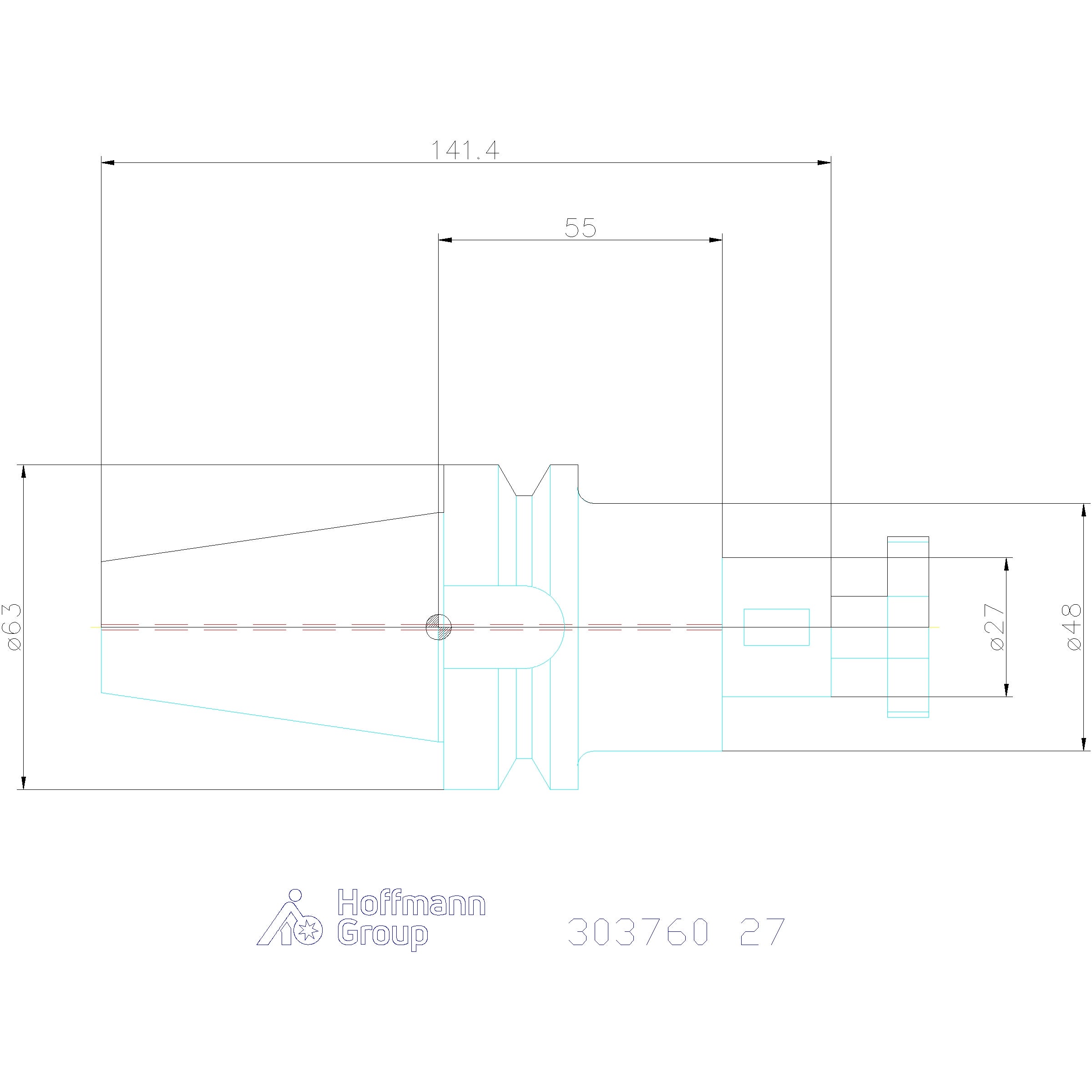

| Ulkohalkaisija ⌀ d | 48 mm |
| A-mitta (pituus) | 55 mm |
| Kiristysholkki d1 | 27 mm |
Tuotetiedot
| Tuotenumero | 303760 |
|---|---|
| EAN | 4062406250584 |
