Työkalunpidin kopiopäätyjyrsimiin kierteellä BT 50
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Kaikki varret kovatyöstetty.
Käyttötiedot
Kierteellisen kopiopäätyjyrsimen kiinnitykseen.
Erikoistarvikkeet
Vetotapit (AB) nro 308760–308802.

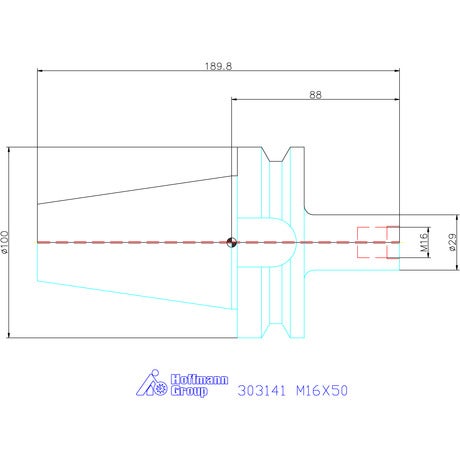

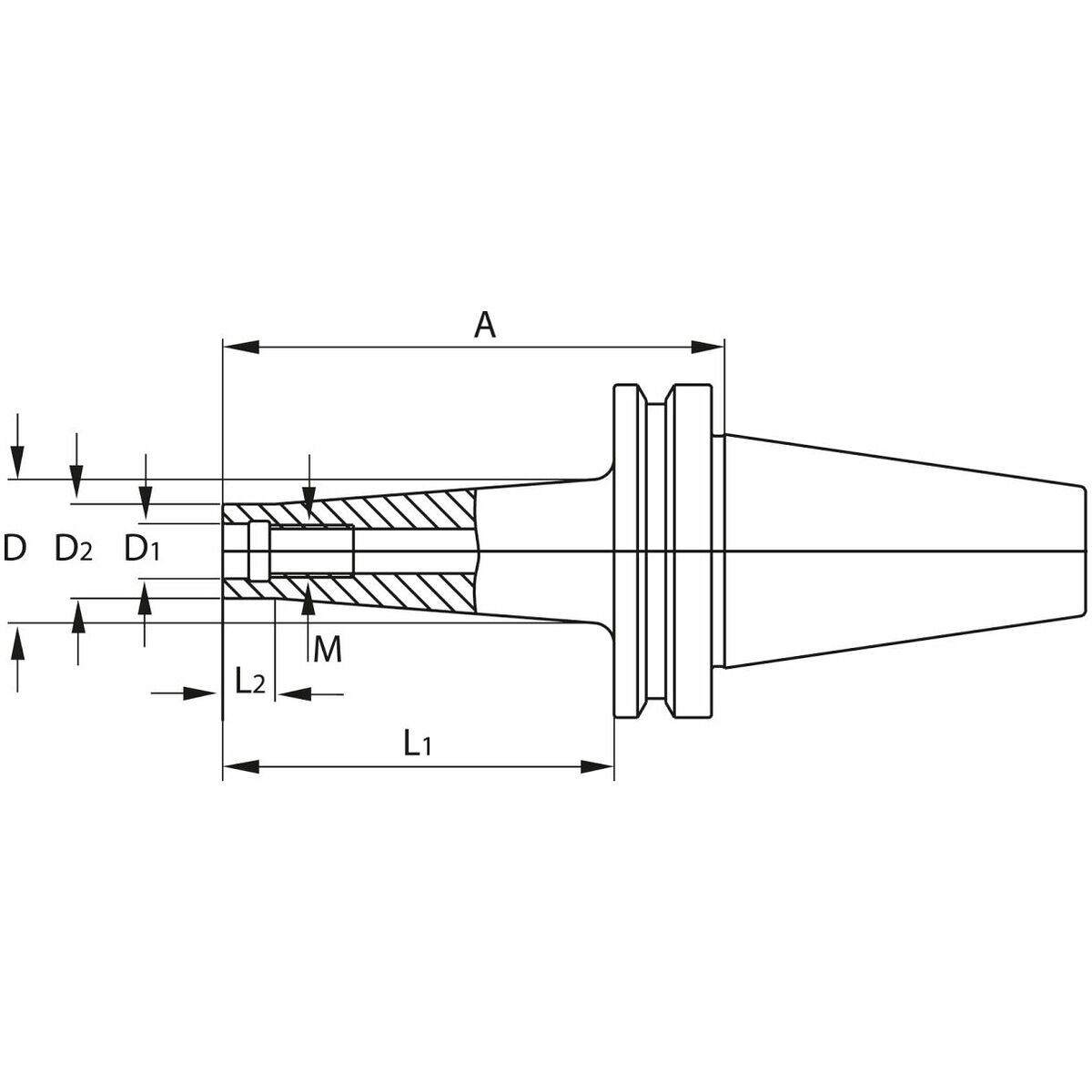

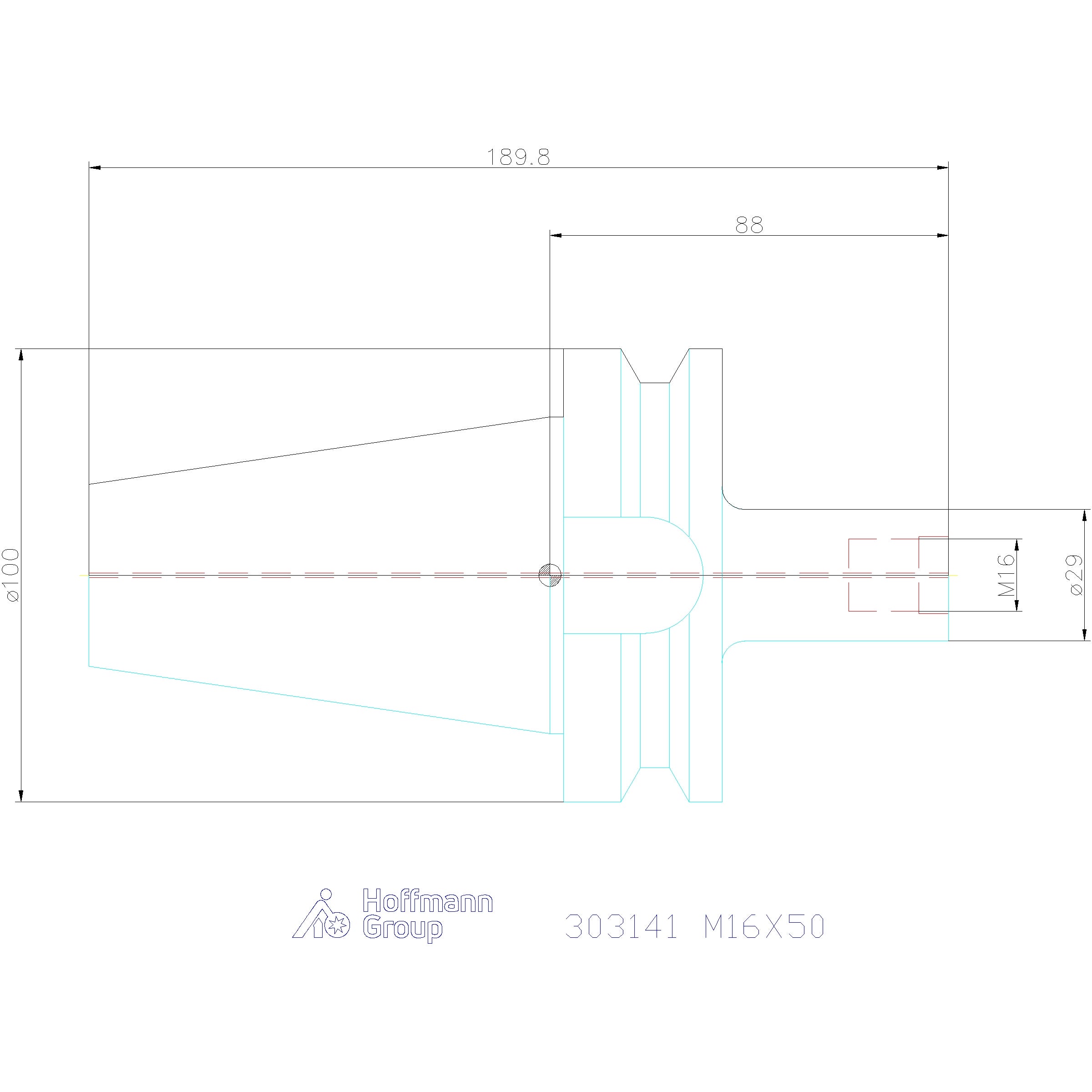

Tekniset tiedot
| Työstöstrategia | HSC |
|---|---|
| Muoto | ADB |
| Pidinstandardi | ISO 7388-2; JIS B6339 |
| Tasapainotuslaatu g kierrosluvulla | G 2,5 @ 25000 min-1 |
| Heiton tarkkuus | ≤ 3 µm |
| Kartio | BT 50 |
| Tuotetyyppi | Pidin kierteelliselle jyrsinterälle |
| Reiän halkaisijan d1 toleranssi it6 | 17 mm |
| ⌀ d2 | 29 mm |
| Ulkohalkaisija ⌀ d | 29 mm |
| Tehollinen pituus l1 | 50 mm |
| A-mitta (pituus) | 88 mm |
| L2 | 10 mm |
Tuotetiedot
| Tuotenumero | 303141 |
|---|---|
| EAN | 4062406106195 |
