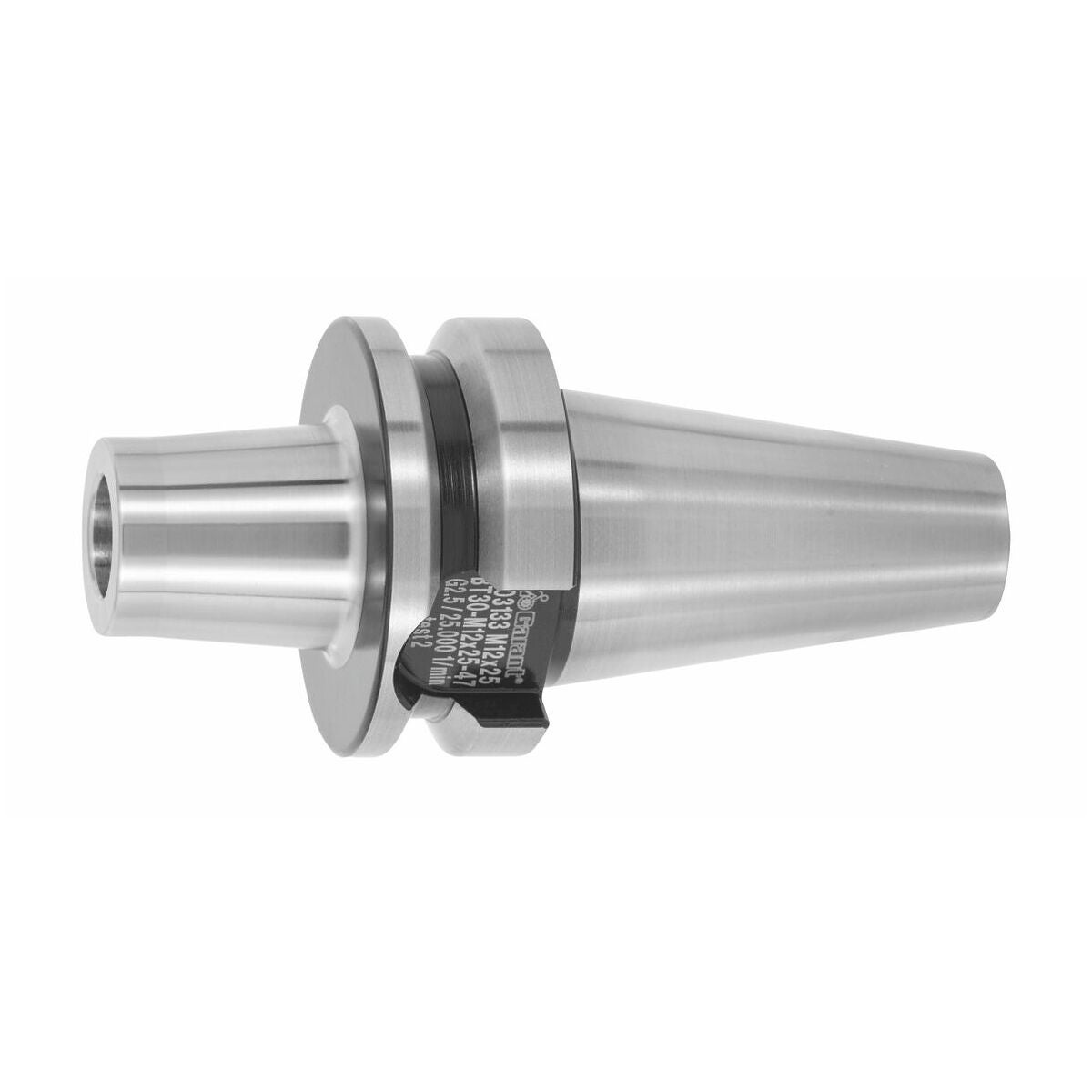

Työkalunpidin kierrekiinnitteisille kopiojyrsinterille BT 30
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Kaikki varret kovakoneistettu.
Käyttötiedot
Kierrekiinnitteisen kopiojyrsimen kiinnitykseen.
Erikoistarvikkeet
Vetotapit (AB) nro 308760 − 308802.

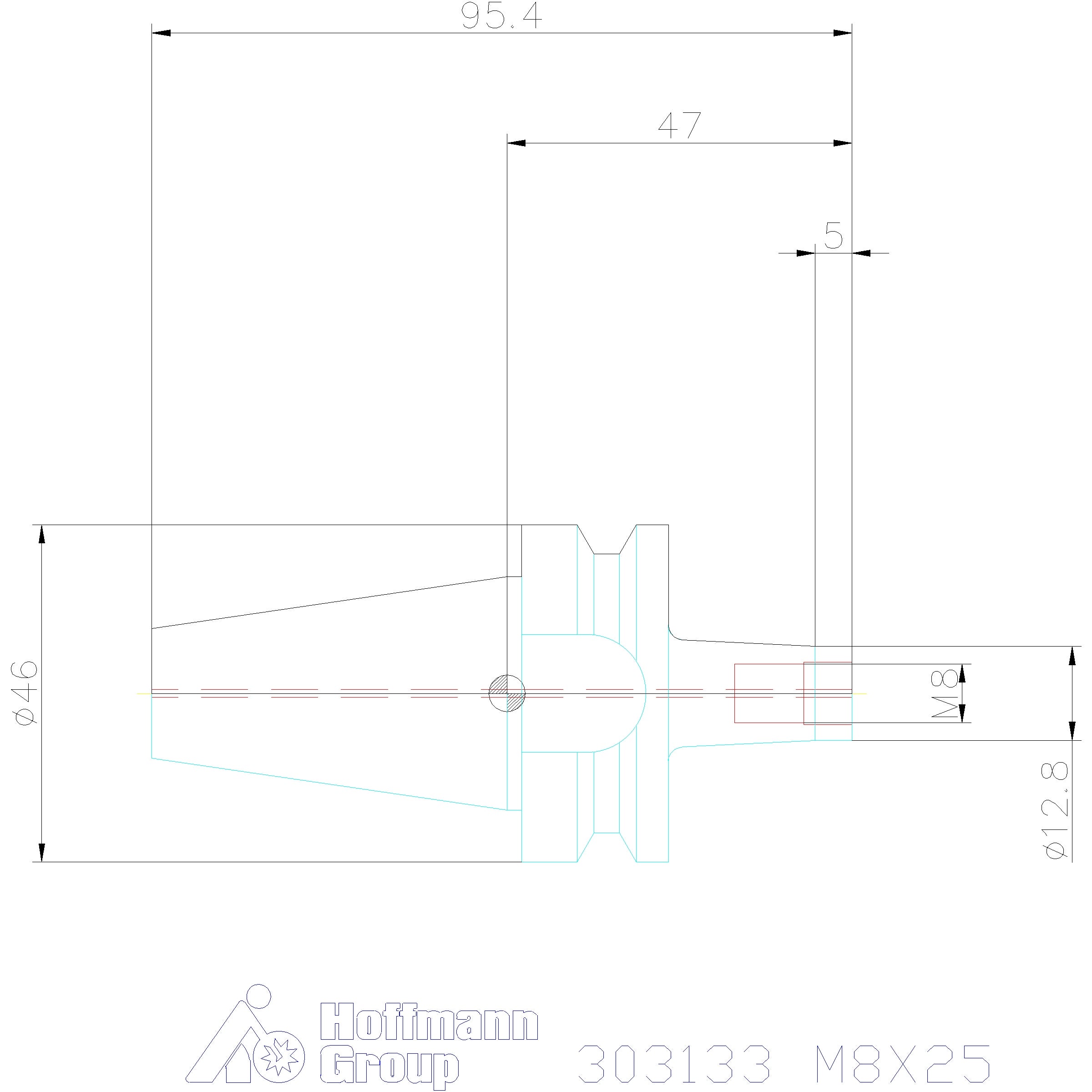

Tekniset tiedot
| Työstöstrategia | HSC |
|---|---|
| Muoto | ADB |
| Pidinstandardi | JIS B6339; JIS B6339 |
| Tasapainotuslaatu g kierrosluvulla | G 2,5 nopeudella 25000 min-1 |
| Heiton tarkkuus | ≤ 3 µm |
| Kartio | BT 30 |
| Tuotetyyppi | Pidin kierteelliselle jyrsimelle |
| Reiän halkaisijan d1 toleranssi it6 | 8.5 mm |
| ⌀ d2 | 13 mm |
| Ulkohalkaisija ⌀ d | 15 mm |
| Tehollinen pituus l1 | 25 mm |
| A-mitta (pituus) | 47 mm |
| L2 | 5 mm |
Tuotetiedot
| Tuotenumero | 303133 |
|---|---|
| EAN | 4062406286095 |
