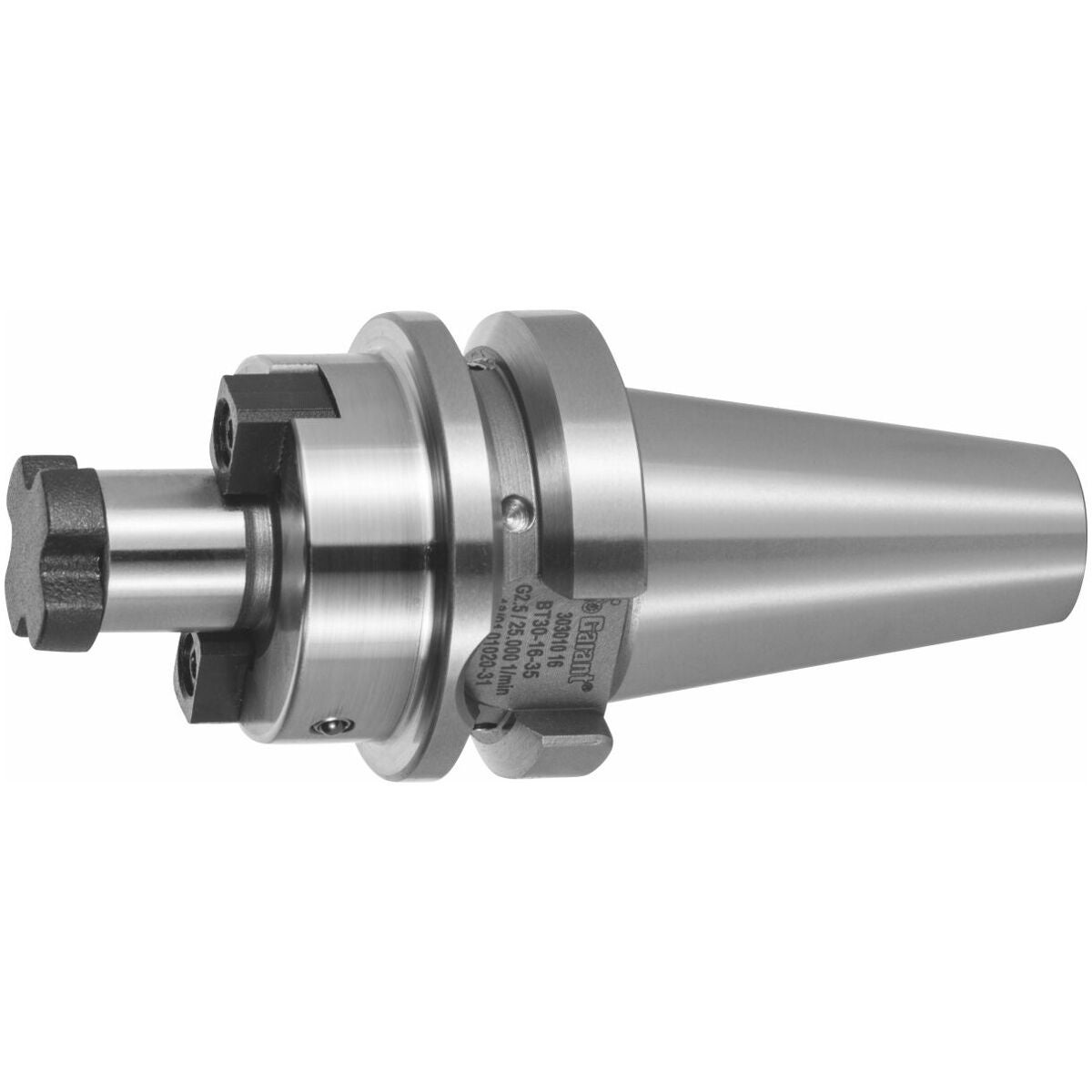

Päätyjyrsinistukka jäähdytyskanavareikineen, muoto ADB BT 30 lyhyt
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Sylinterimäinen muoto.
- Balluff-sirureiällä.
- Suurennettu tukipinta laipassa.
Varsi, tapit ja laipan tukipinnat ovat hiottuja.
Kaikki varret kovakoneistettu (tasainen käynti). Tasapainotuslaatu G2,5 / 25000 kierrosta/min. Muoto ADB.
Sisältää 4 jäähdytyskanavareikää.
Etu
Selvästi pienempi värinöintitaipumus! Huomattavasti suurempi syöttö!
Toimitussisältö
Sisältää lukitusruuvin.
Erikoistarvike
Vetotapit (AB) nro 308760–308802. Erikoisavain nro 309840.
Huomautus
Muita kokoja pyynnöstä.

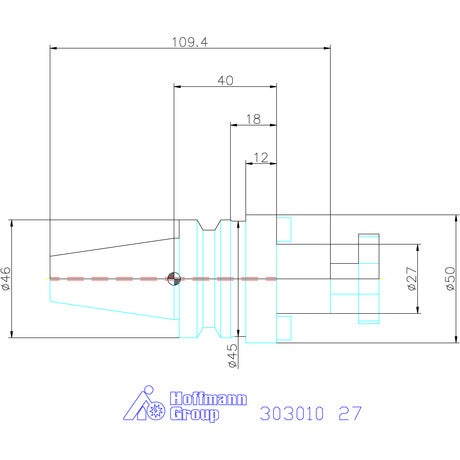

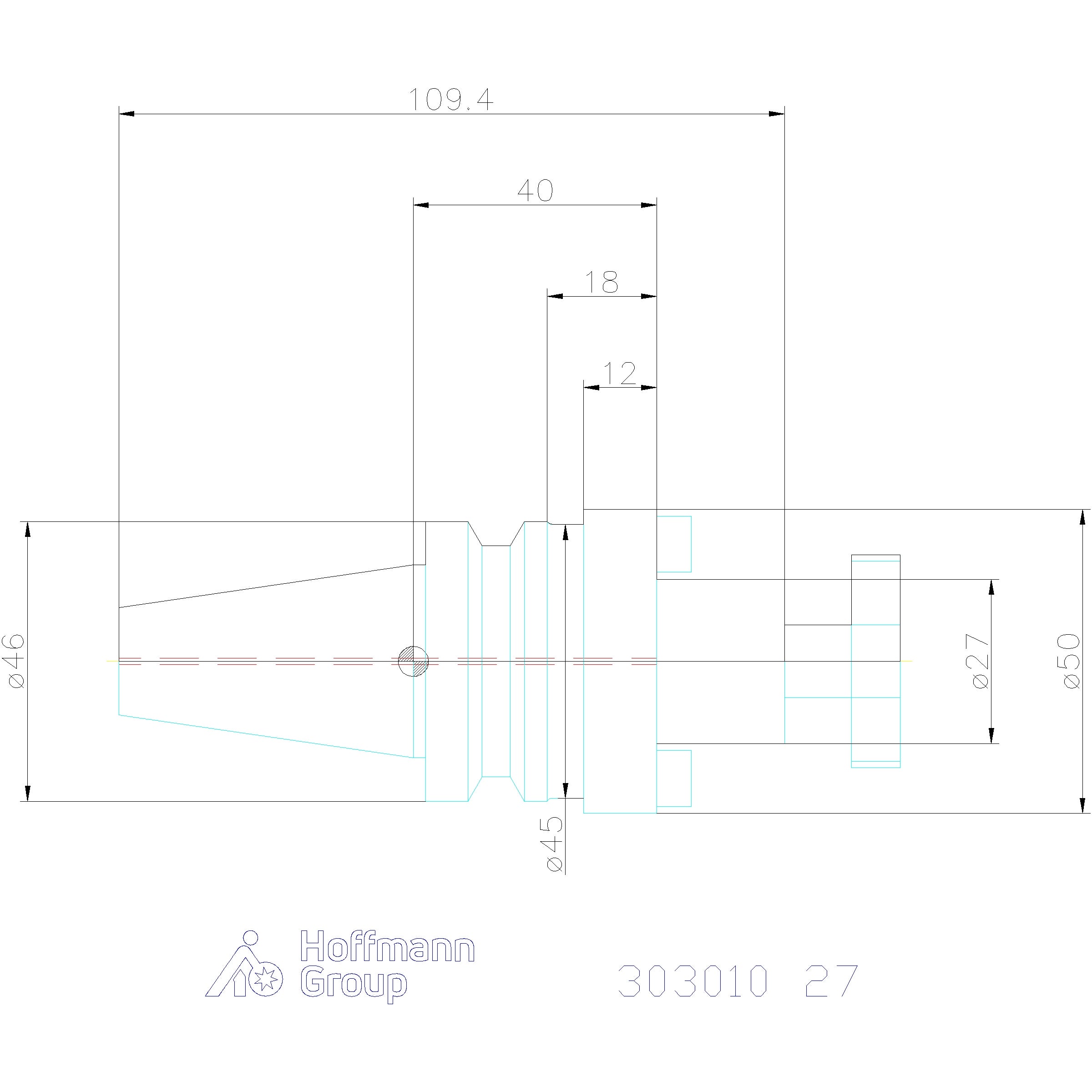

Tekniset tiedot
| Muoto | ADB |
|---|---|
| Pidinstandardi | JIS B6339; ISO 7388-2 |
| Tasapainotuslaatu g kierrosluvulla | G 2,5 nopeudella 25000 min-1 |
| Heiton tarkkuus | ≤ 5 µm |
| Jäähdytyskanavan porausreikä | ei voida sulkea |
| Työstöstrategia | HPC |
| Kartio | BT 30 lyhyt |
| Tuotetyyppi | Päätyjyrsin kara |
| Normi | DIN 6357 |
| Akselin halkaisija d1 | 27 mm |
| Sopiva erikoisavain nro 309840 | 27 |
| Irtonainen jyrsimen lukitusruuvi nro 309860 / 309861 | 27 |

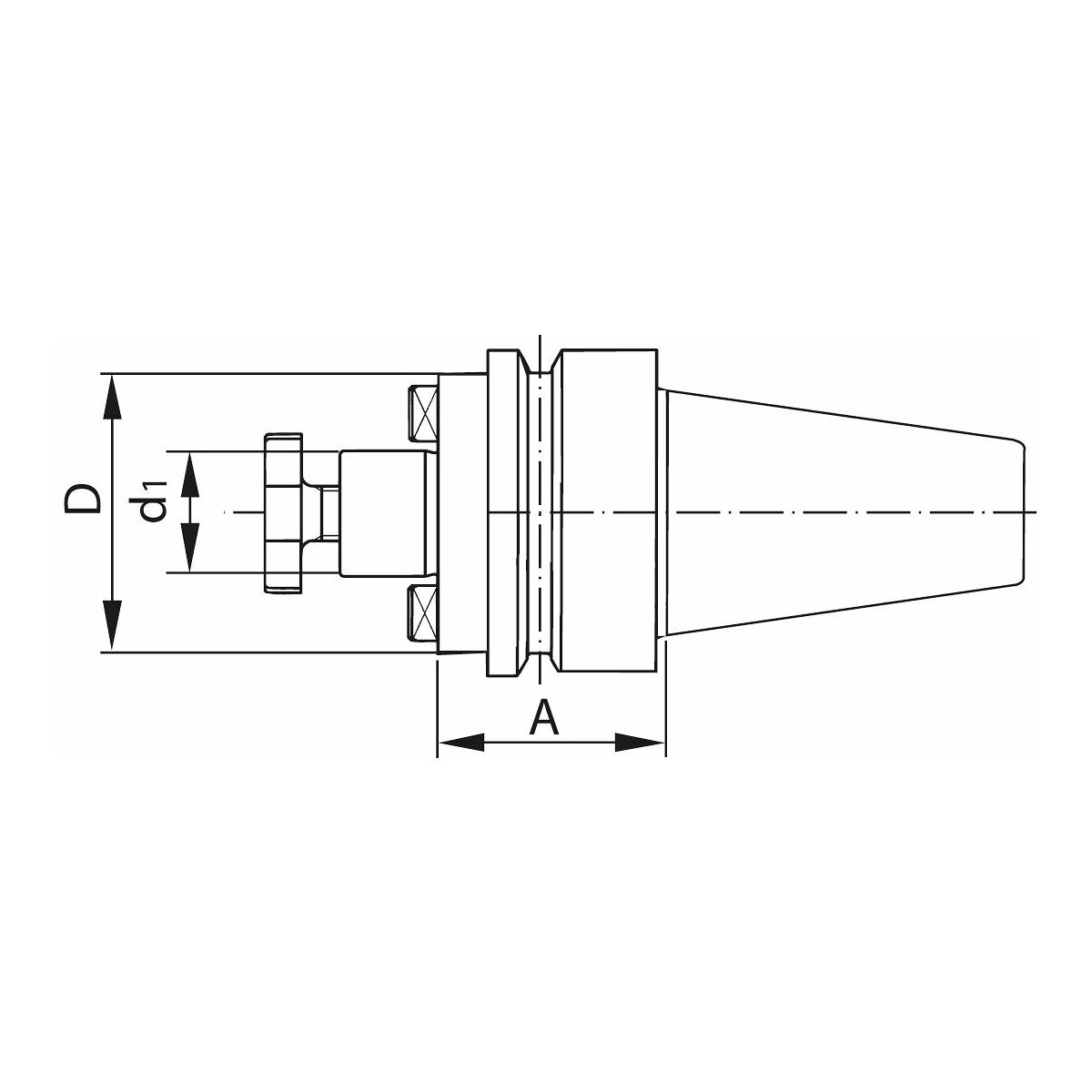

| Ulkohalkaisija ⌀ d | 50 mm |
| A-mitta (pituus) | 40 mm |
| Kiristysholkki d1 | 27 mm |
Tuotetiedot
| Tuotenumero | 303010 |
|---|---|
| EAN | 4045197944887 |
