Kutisteistukka, muoto ADB, jäähdytyskanavan rei'illä
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Normi
Vastaa E-DIN 69882-8, muoto G.
Rakenne
- Integroitu työkalujen pituudensäätö, säätömatka 10 mm (alkaen ⌀ 6).
- Koko 3–5 kovametallille, koosta 6 alkaen HSS:lle ja kovametallille.
Käyttötiedot
Sylinterivarrellisten työkalujen kiinnitykseen toleranssiluokassa h6.
Erikoistarvikkeet
Vetotapit (AB) nro 308760 − 308806, kutistejatke nro 302410 − 302417, kutistetyökalu 354210 − 354405.

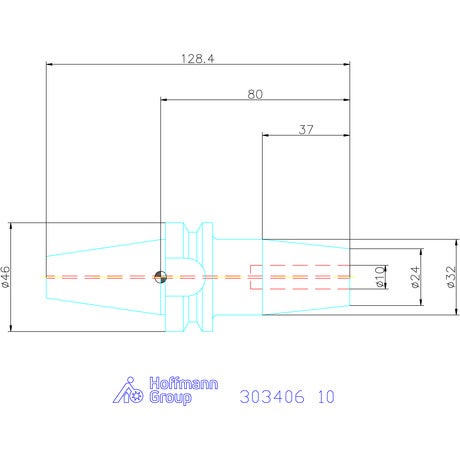

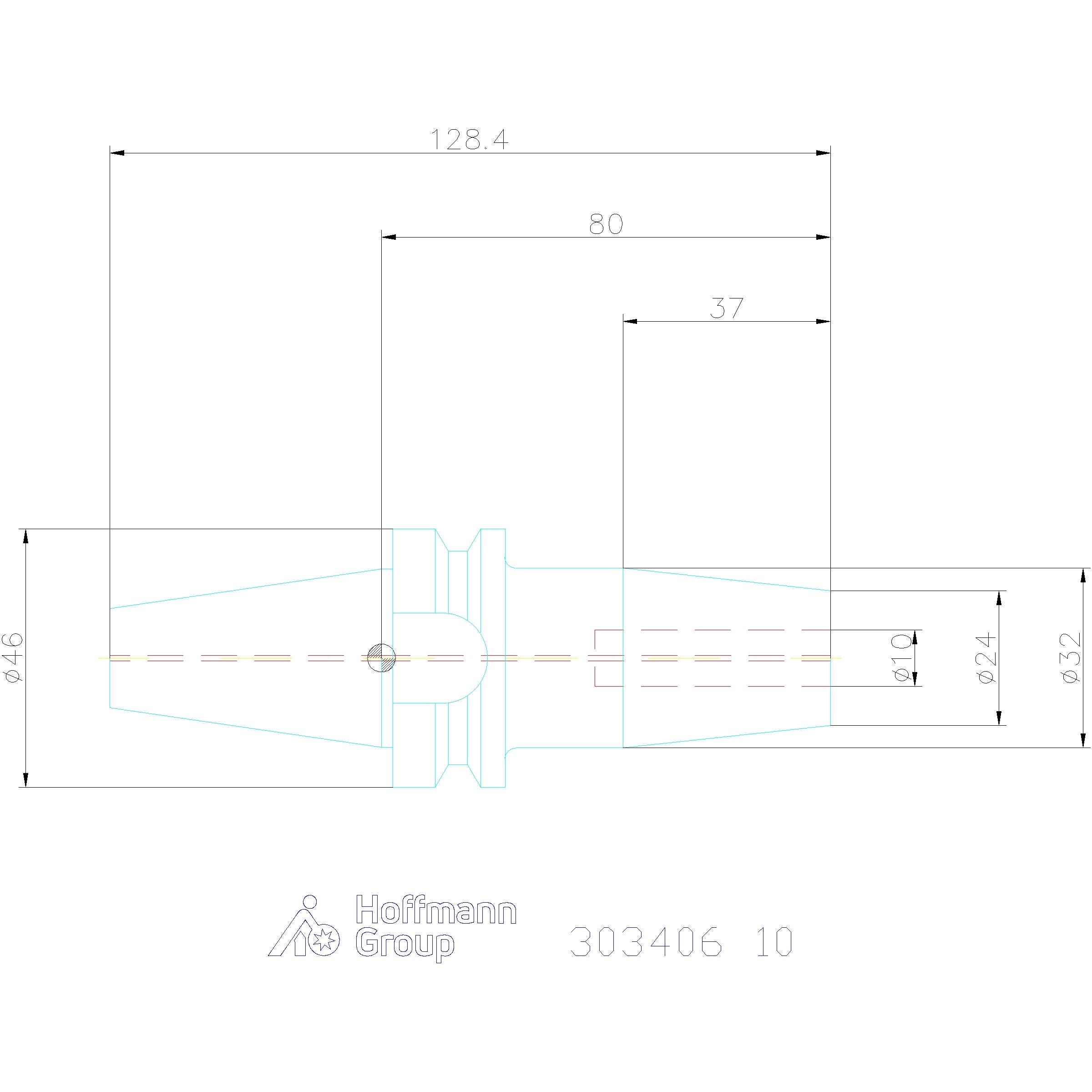

Tekniset tiedot
| Kartio | BT 30 lyhyt |
|---|---|
| Muoto | AD |
| Pidinstandardi | JIS B6339; ISO 7388-2 |
| Tasapainotuslaatu g kierrosluvulla | G 2,5 nopeudella 25000 min-1 |
| Heiton tarkkuus | ≤ 3 µm |
| Työstöstrategia | HSC; HPC |
| Tuotetyyppi | Kutisteistukka |
| Kiristysholkki d1 | 10 mm |
| ⌀ d2 | 24 mm |
| Ulkohalkaisija ⌀ d | 32 mm |
| A-mitta (pituus) | 80 mm |
Tuotetiedot
| Tuotenumero | 303406 |
|---|---|
| EAN | 4067263110231 |
