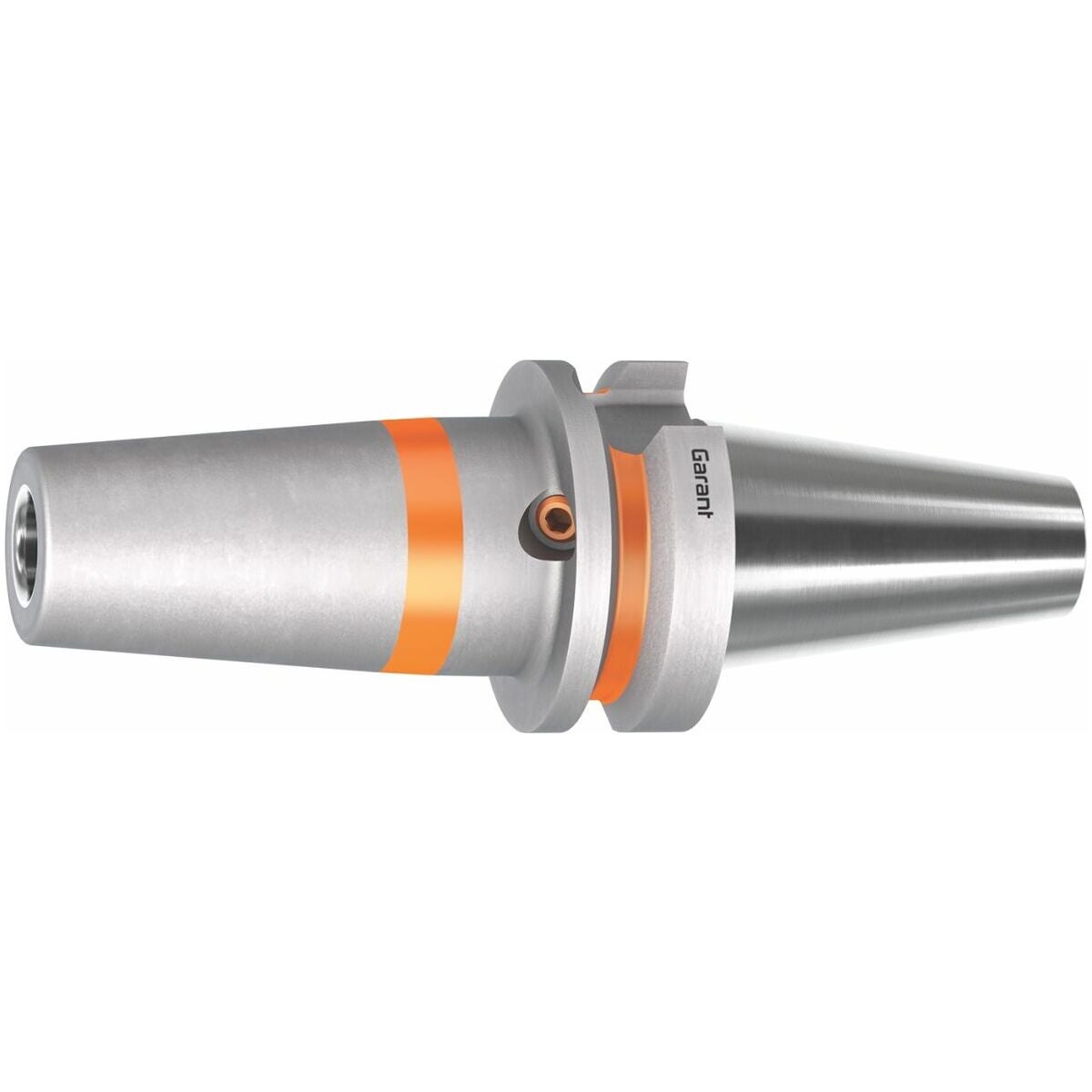

Hydrauli-istukka, kapea Master Chuck, muoto AD BT 30 A = 85

Tuotekuvaus

Rakenne

• Kapea rakenne (4,5 asteen kontuuri, 1–1 kutistuskontuuri standardin DIN 69882-8 mukaan).
• RFID/Balluff-lastureiällä.
• Aksiaalinen pituudensäätö, säätövara 10 mm.
• Supistusholkkien käyttö mahdollinen.
• Kestää lämpötiloja jopa 120 °C yli 4 tunnin ajan.
• Jopa 10 kertaa suuremmat kiristysmomentit ovat mahdollisia verrattuna tavalliseen hydrauliseen laajennusistukkaan.
• Erittäin pieni lukitusruuvin kiristysmomentti – helppo käsitellä.
• Patentoitu uusi kiristysjärjestelmä hydrokiristyksellä – luotettava ja kestävä, huippulaatuinen keskeisyys.

Käyttötiedot
Erityisesti työkalu- ja muottivalmistuksessa.
Kun vaaditaan pienennettyä häiriökontuuria.
Poraamiseen, kalvaukseen ja jyrsintään.
Työkalujen kiinnittämiseen varren toleranssilla h6.

Toimitussisältö
Sis. kuusiokolo-T-kahva-avaimen.

Erikoislisävarusteet
Vetotapit (AB) nro 308600–308802, AB-istukka-avaimet nro 308820–308835, supistusholkit nro 302135–302187.
Tarkoitettu käyttö
Tarkoitettu käyttö

• Hydraulinen laajennusistukka pyörähdyssymmetristen työkalujen kiinnitykseen.
• Teolliseen käyttöön.
• Huomioi pienin kiinnityssyvyys.
• Noudata poikkeavia piirustustietoja, jos käytetään erikoisrakenteita.
• Huomioi suurin työnopeus ja
• sovita tarvittaessa yksilöllisiin olosuhteisiin.

Sopimaton käyttö

• Älä käytä räjähdysvaarallisilla alueilla.
• Älä käytä lamppua alueilla, joissa on suuria pitoisuuksia pölyä, palavia kaasuja, höyryjä tai liuottimia.
• Älä yhdistä jatkoja.
• Älä käytä sitä työkalujen kiinnittämiseen.
• Älä lämmitä kutistuslaitteella.

Rakenne

• Kapea rakenne (4,5 asteen muoto, 1:1 kutistusmuoto standardin DIN 69882-8 mukaan).
• RFID-/Balluff-sirunreiällä.
• Aksiaalinen pituussäätö, säätövara 10 mm.
• Alennusholkkien käyttö mahdollista.
• Kestää jopa 120 °C lämpötiloja yli 4 tunnin ajan.
• Jopa 10 kertaa useampia kiristyskertoja mahdollisia verrattuna tavanomaiseen hydrauliseen laajennusistukkaan.
• Erittäin pieni kiristysmomentti lukitusruuville – helppo käsitellä.
• Patentoitu uusi kiristysjärjestelmä hydrokutistuksella – luotettava ja kestävä, korkealaatuinen keskeisyys.

Käyttötiedot
Erityisesti työkalu- ja muottivalmistuksessa.
Kun vaaditaan pienennetty häiriökontuuri.
Poraamiseen, kalvamiseen ja jyrsintään.
Työkalujen kiinnitykseen, varren toleranssi h6.

Erikoislisävarusteet
Vetotapit (AB) nro 308600–308802, AB-istukka-avaimet nro 308820–308835, alennusholkit nro 302135–302187.

Tekniset tiedot

Tuotetiedot
