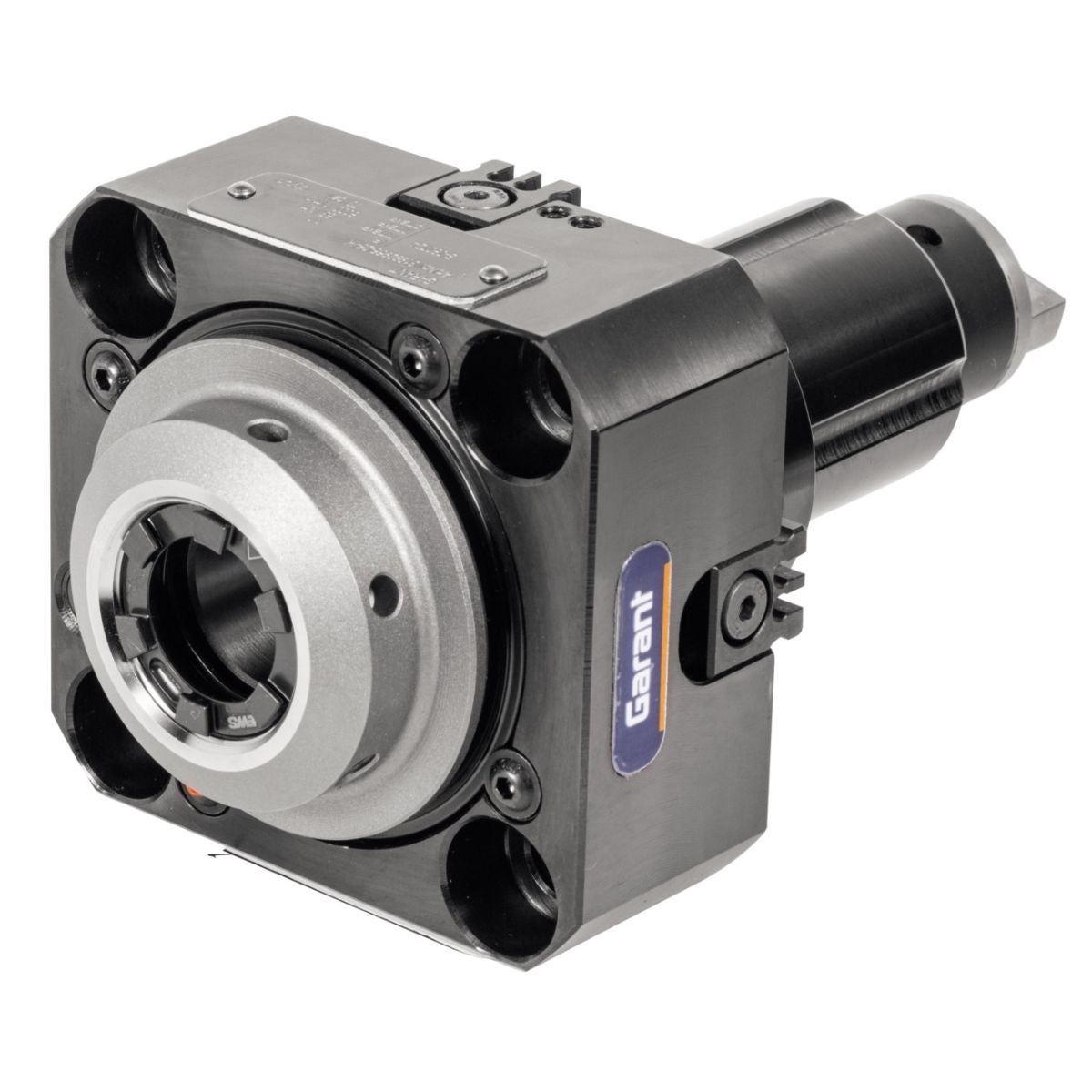

Konekäyttöinen työkalu, aksiaalinen 45-25

Tuotekuvaus

Sopii
DMG Gildemeister CTX. Osittain Emco, Hardinge, Monforts, Scherer jne., DIN 5480 tai BMT-revolveri, DIN 1809.

Malli
Sopii käyttöön kaikissa CNC-sorveissa, joissa on Sauter-revolveri ja käyttökytkin DIN 5480, tai BMT-revolverilla varustetuissa koneissa, joissa on käyttökytkin DIN 1809. Työkalujen kiinnitys konekäyttöiseen työkaluun ER-kiristysholkkien avulla ulkoisilla/sisäisillä muttereilla tai VARIA VX -pikavaihtojärjestelmällä EWS:n lisenssillä. Ulkoinen jäähdytys uudella jäähdytysnesteen hallintajärjestelmällä, sisäinen jäähdytys työkalun kautta suoraan karan läpi.
IK-malli – Keraaminen tiiviste, paineet 70 baariin asti, täysin kuivakäyntikelpoinen.
IM-malli – sisäpuolnen kiristysmutteri.

Etu

• Rakenne optimoitu painon ja geometrian suhteen.
• Prosessivarma laadukkaiden komponenttien ansiosta, pitkä kestoikä.
• Suurten vääntömomenttien siirto.
• 100 %:n valvonta – kullekin konekäyttöiselle työkalulle tehdään oma sisäänajo-ohjelma.
• Sisäinen jäähdytys: erityisesti kehitetty ja patentoitu tiiviste.

Käyttö
Mahdollisimman paljon lastuamisvaiheita yhdellä kiinnityksellä. Tilan puuttuessa (kiinnityspaikkoja käytettävissä) revolverissa.

Toimituksen sisältö
Konekäyttöinen työkalu kiristysholkille, mukana kiristysmutteri ja haka-avain. Konekäyttöinen työkalu VARIA VX: mukana kiristysavain.

Erikoistarvike
Sopivat hylsyt Varia VX nro 319802 – 319888, ER-pikavaihtoadapteri nro 319761 – 319781, ER-kiristysholkkisarja nro 308941 – 309878, ER-kiristysavain nro 309680 – 309745. Momenttiavain nro 211750, koko 5,7.

Ohje

• Muita käyttölaitetyyppejä (esim. DIN 5482), välityssuhteita, mittoja, BMT-kiinnityksiä jne. tiedustelusta.
• Sisäisellä jäähdytyksellä varustetut työkalut, ei kuivakäyntiä vakiotiivistyksellä, jäähdytysnesteen suodatus < 50 µm.
• Suositus: Käytä VARIA VX -mallia vääntömomenttityökalulla (enint. 6 Nm).
• Hankaliin jyrsintätöihin suositellaan tilauksesta saatavilla olevaa kartiorullalaakerilla varustettua mallia.

Huomaa, että sinun on itse tarkistettava pitimen yhteensopivuus koneesi kanssa ennen ostamista. Oikeaa sopivuutta ei voida taata.

Tekniset tiedot

Tuotetiedot
