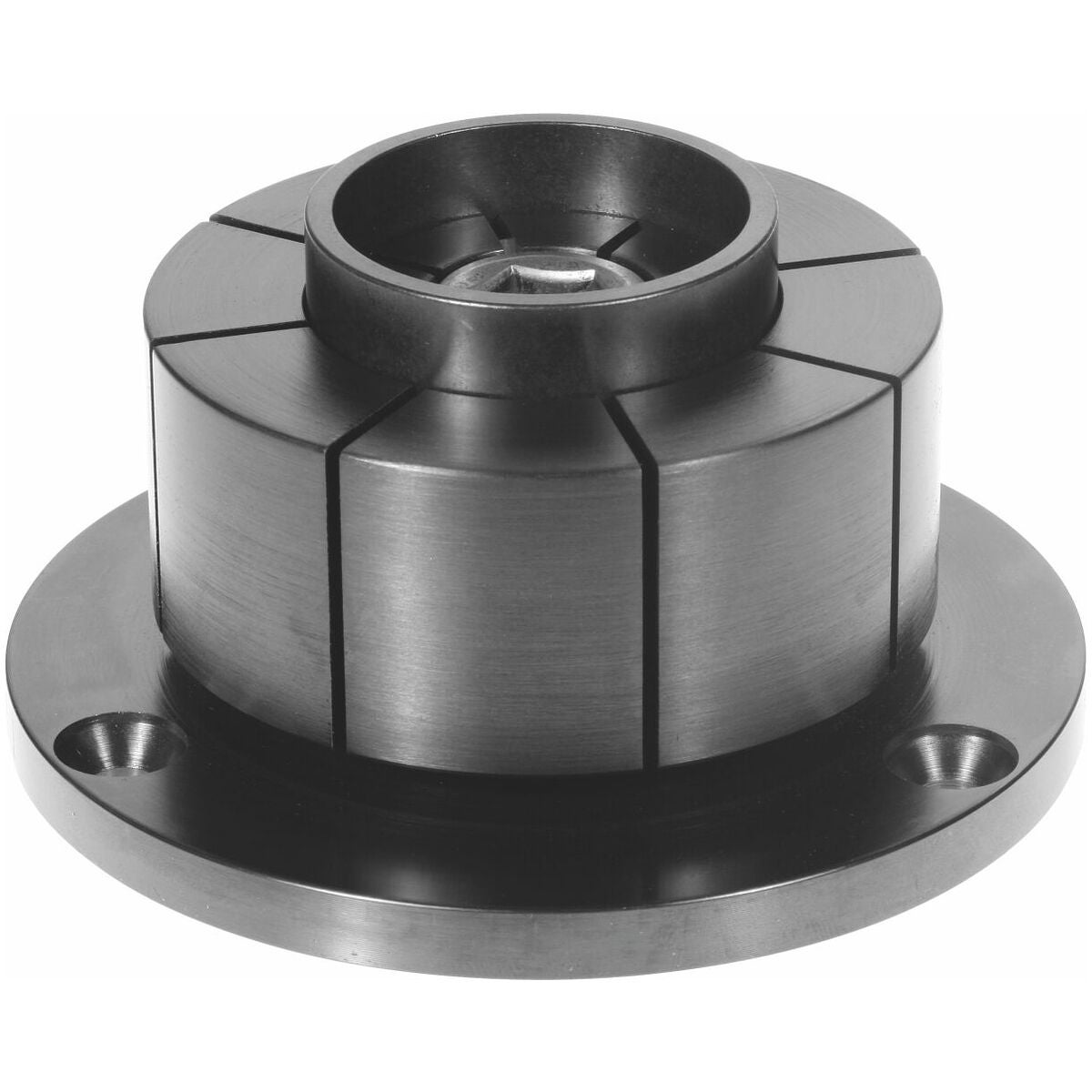

Kiristystappi läpireikien poraukseen 77,7 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Runko rakenneteräksestä, sis. teräsruuvin.
- Mahdollistaa 5-sivuisen koneistuksen.
- Erittäin korkea toistotarkkuus.
- Rungon helppo koneistus haluttuun kiristys-⌀:hen.
Käyttötiedot
Työkappaleiden kiinnitykseen olemassa olevaan reikään.

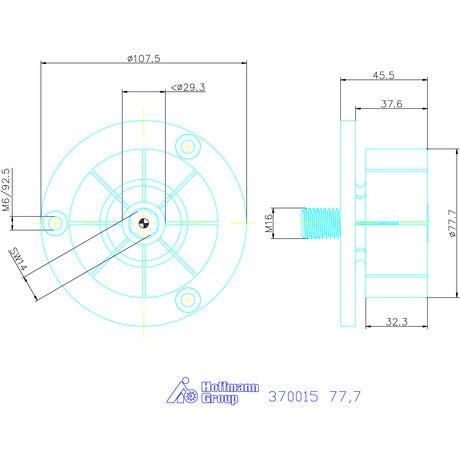

Tekniset tiedot
| Tuotetyyppi | Holkkikartio |
|---|---|
| Puristusvoima | 44,5 kN |
| H1 | 37.6 mm |
| H | 45.5 mm |
| Maks. kiristysmomentti | 280 Nm |
| Ulkohalkaisijan toleranssi | h9 |
| D2 pienin kiristys-⌀ | 29,3 mm |
| ⌀ d4 | M 6/92,5 |
| ⌀ d3 | M 16 |
| Suurin jänneväli | 0,38 mm |
| Ulkohalkaisija ⌀ d | 107,5 mm |
| Ulkohalkaisija d1 | 77,7 mm |
| ⌀ d4 | M 6/92,5 |
Tuotetiedot
| Tuotenumero | G37001577,7 |
|---|---|
| EAN | 4046368384006 |
