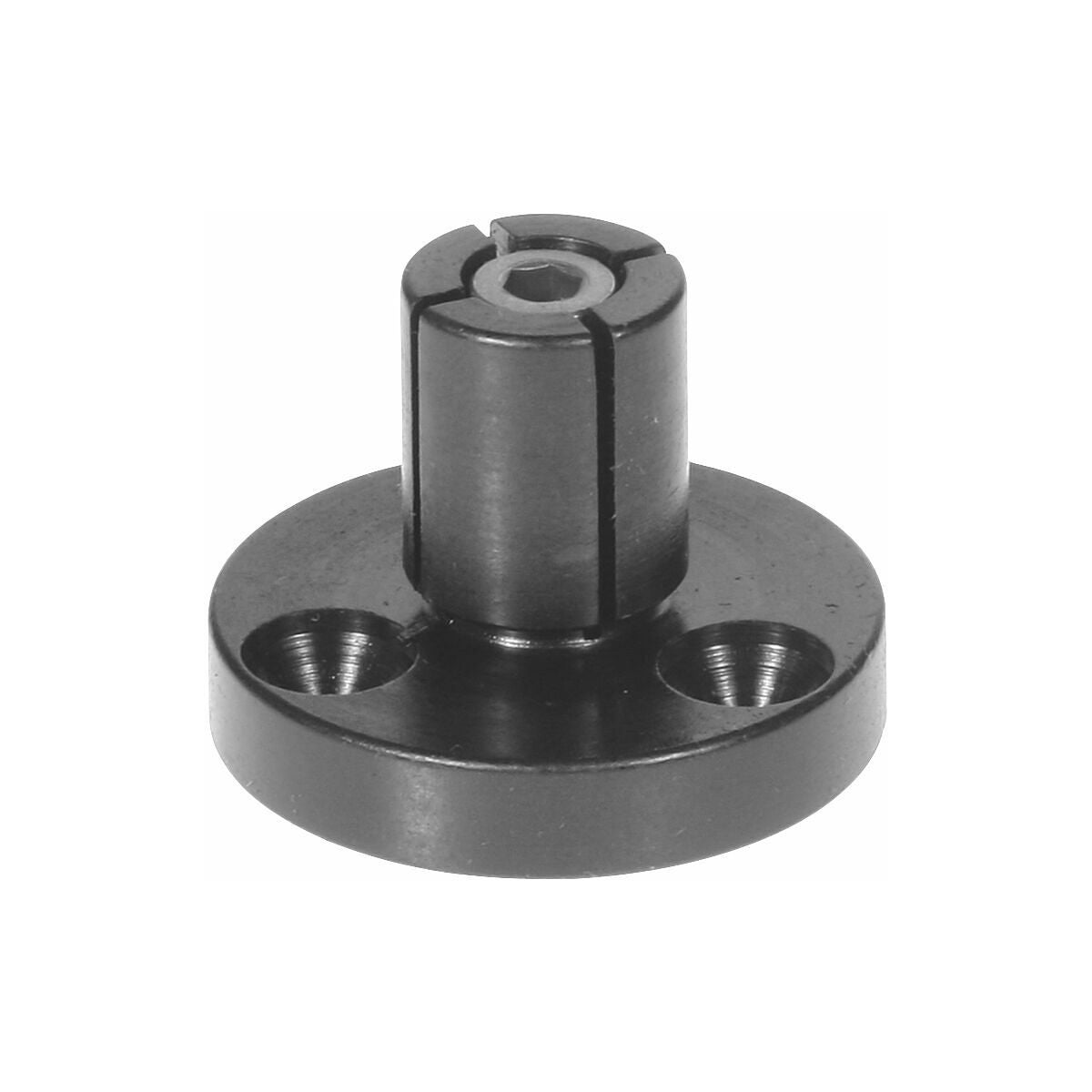

Kiristystappi läpireikien poraukseen 7,4 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Runko rakenneteräksestä, sis. teräsruuvin.
- Mahdollistaa 5-sivuisen koneistuksen.
- Erittäin korkea toistotarkkuus.
- Rungon helppo koneistus haluttuun kiristys-⌀:hen.
Käyttötiedot
Työkappaleiden kiinnitykseen olemassa olevaan reikään.

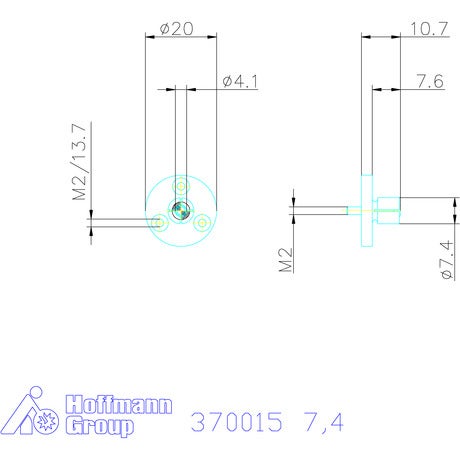

Tekniset tiedot
| Tuotetyyppi | Holkkikartio |
|---|---|
| Puristusvoima | 1,1 kN |
| H1 | 7.6 mm |
| H | 10.7 mm |
| Maks. kiristysmomentti | 0,7 Nm |
| Ulkohalkaisijan toleranssi | h9 |
| D2 pienin kiristys-⌀ | 4,1 mm |
| ⌀ d4 | M 2/13,7 |
| ⌀ d3 | M 2 |
| Suurin jänneväli | 0,13 mm |
| Ulkohalkaisija ⌀ d | 20 mm |
| Ulkohalkaisija d1 | 7,4 mm |
| ⌀ d4 | M 2/13,7 |
Tuotetiedot
| Tuotenumero | G3700157,4 |
|---|---|
| EAN | 4046368380008 |
