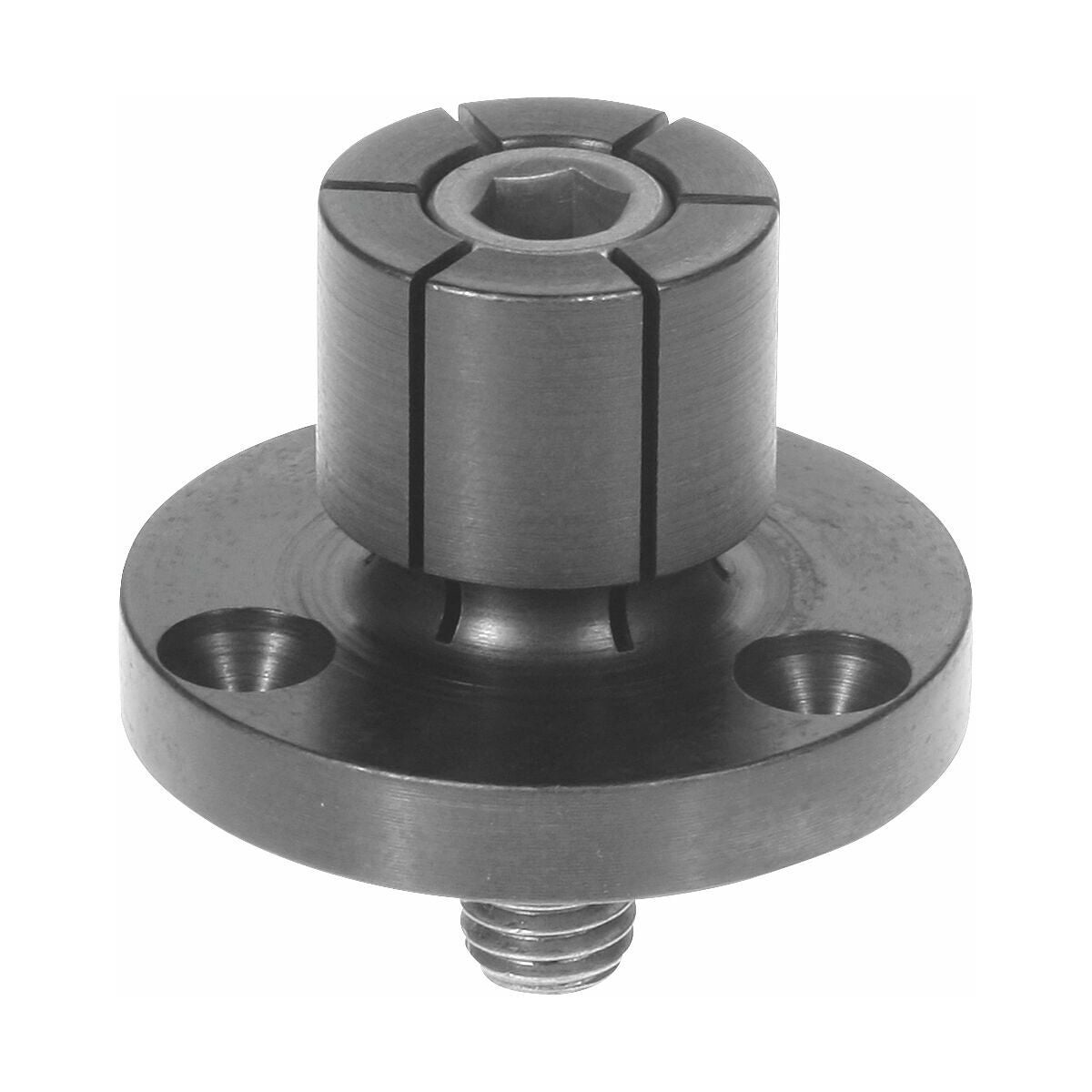

Kiristystappi läpireikien poraukseen 20 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Runko rakenneteräksestä, sis. teräsruuvin.
- Mahdollistaa 5-sivuisen koneistuksen.
- Erittäin korkea toistotarkkuus.
- Rungon helppo koneistus haluttuun kiristys-⌀:hen.
Käyttötiedot
Työkappaleiden kiinnitykseen olemassa olevaan reikään.

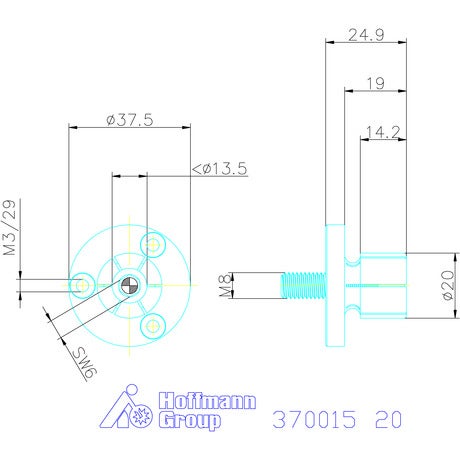

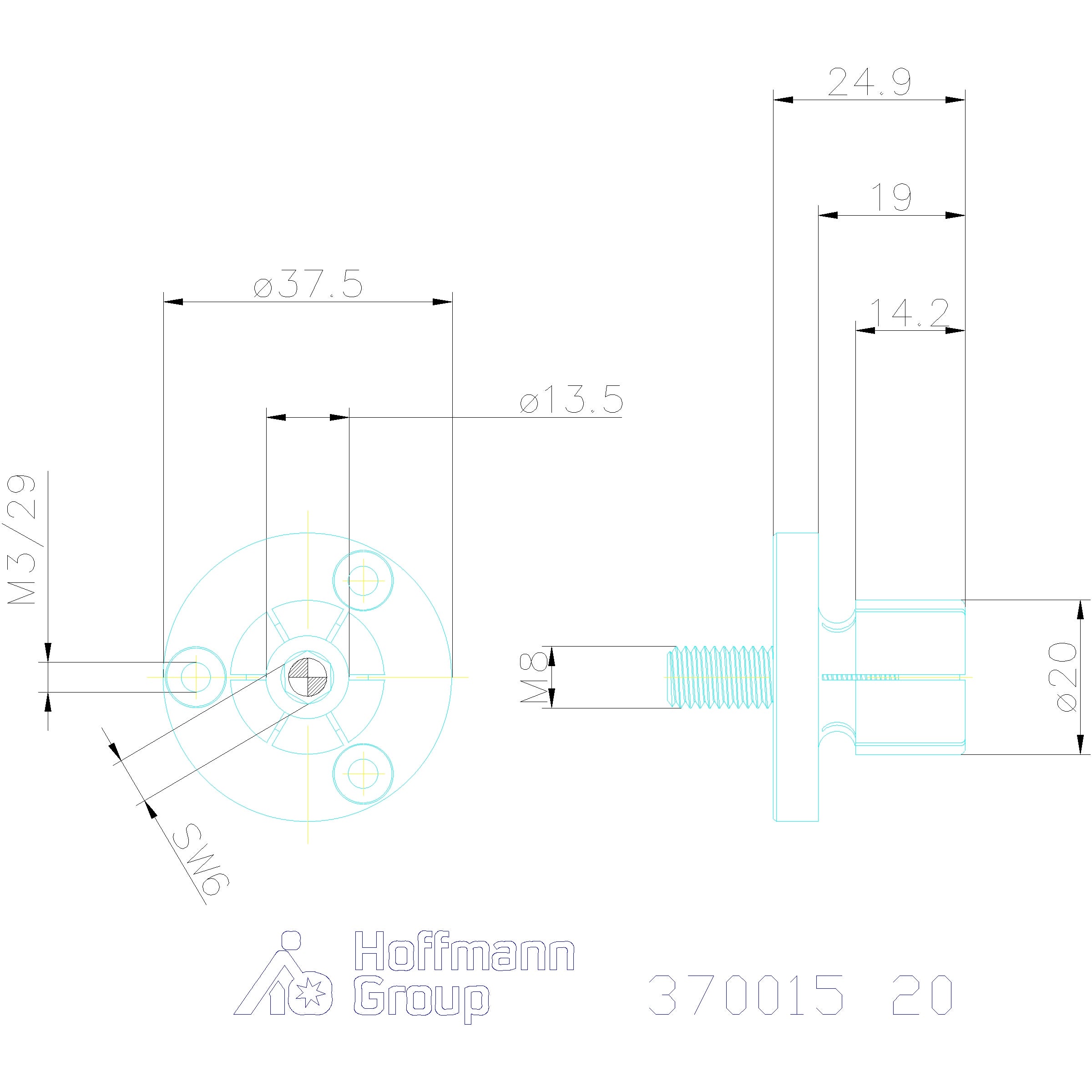

Tekniset tiedot
| Tuotetyyppi | Holkkikartio |
|---|---|
| Puristusvoima | 11,1 kN |
| H1 | 19 mm |
| H | 24.9 mm |
| Maks. kiristysmomentti | 34 Nm |
| Ulkohalkaisijan toleranssi | h9 |
| D2 pienin kiristys-⌀ | 13,5 mm |
| ⌀ d4 | M 3/29 |
| ⌀ d3 | M 8 |
| Suurin jänneväli | 0,38 mm |
| Ulkohalkaisija ⌀ d | 37,5 mm |
| Ulkohalkaisija d1 | 20 mm |
| ⌀ d4 | M 3/29 |
Tuotetiedot
| Tuotenumero | G37001520 |
|---|---|
| EAN | 4046368381500 |
