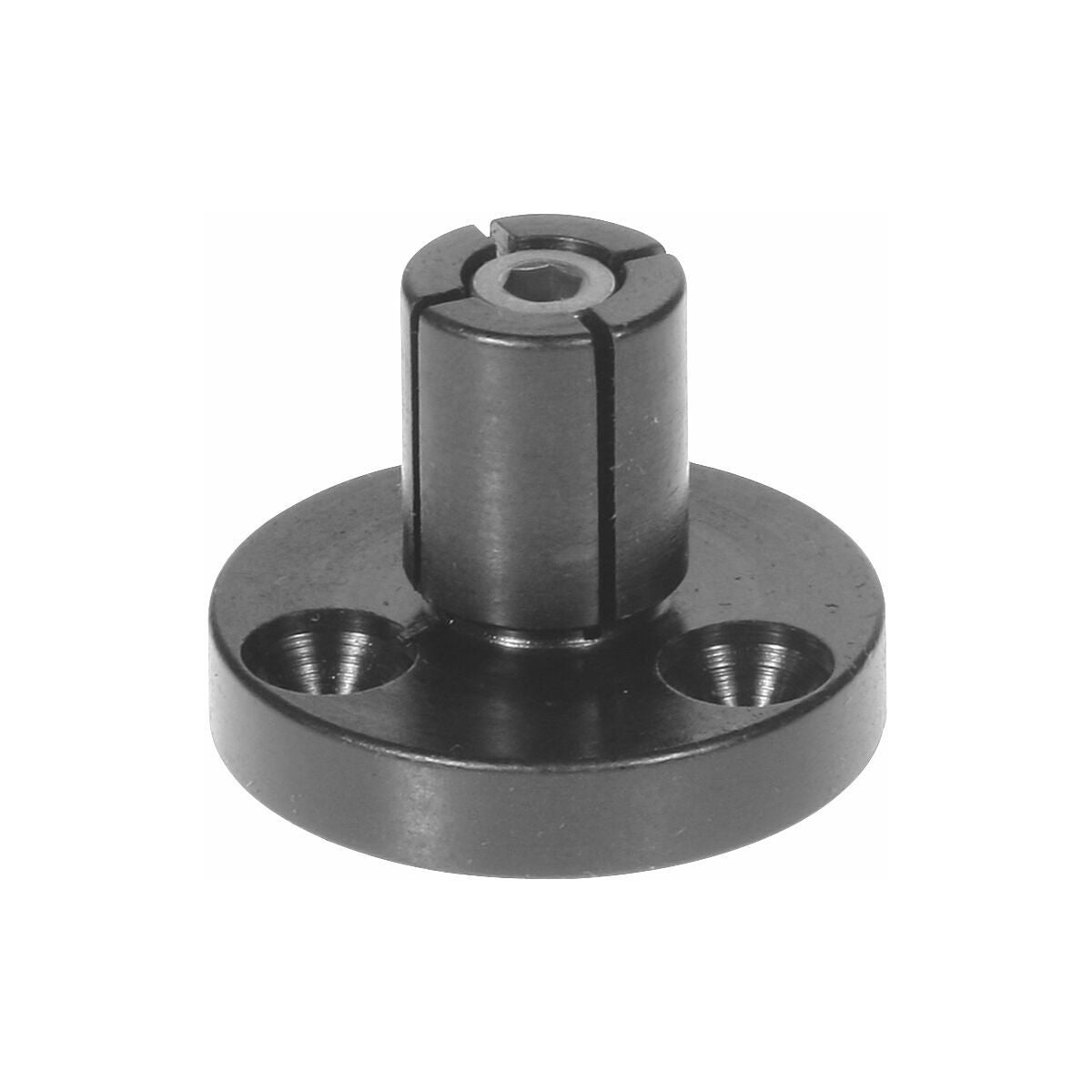

Kiristystappi läpireikien poraukseen 12,4 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Runko rakenneteräksestä, sis. teräsruuvin.
- Mahdollistaa 5-sivuisen koneistuksen.
- Erittäin korkea toistotarkkuus.
- Rungon helppo koneistus haluttuun kiristys-⌀:hen.
Käyttötiedot
Työkappaleiden kiinnitykseen olemassa olevaan reikään.

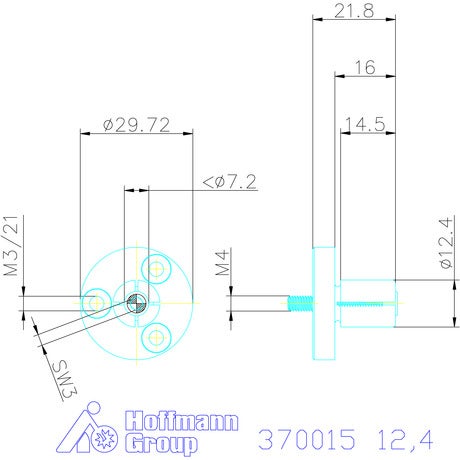

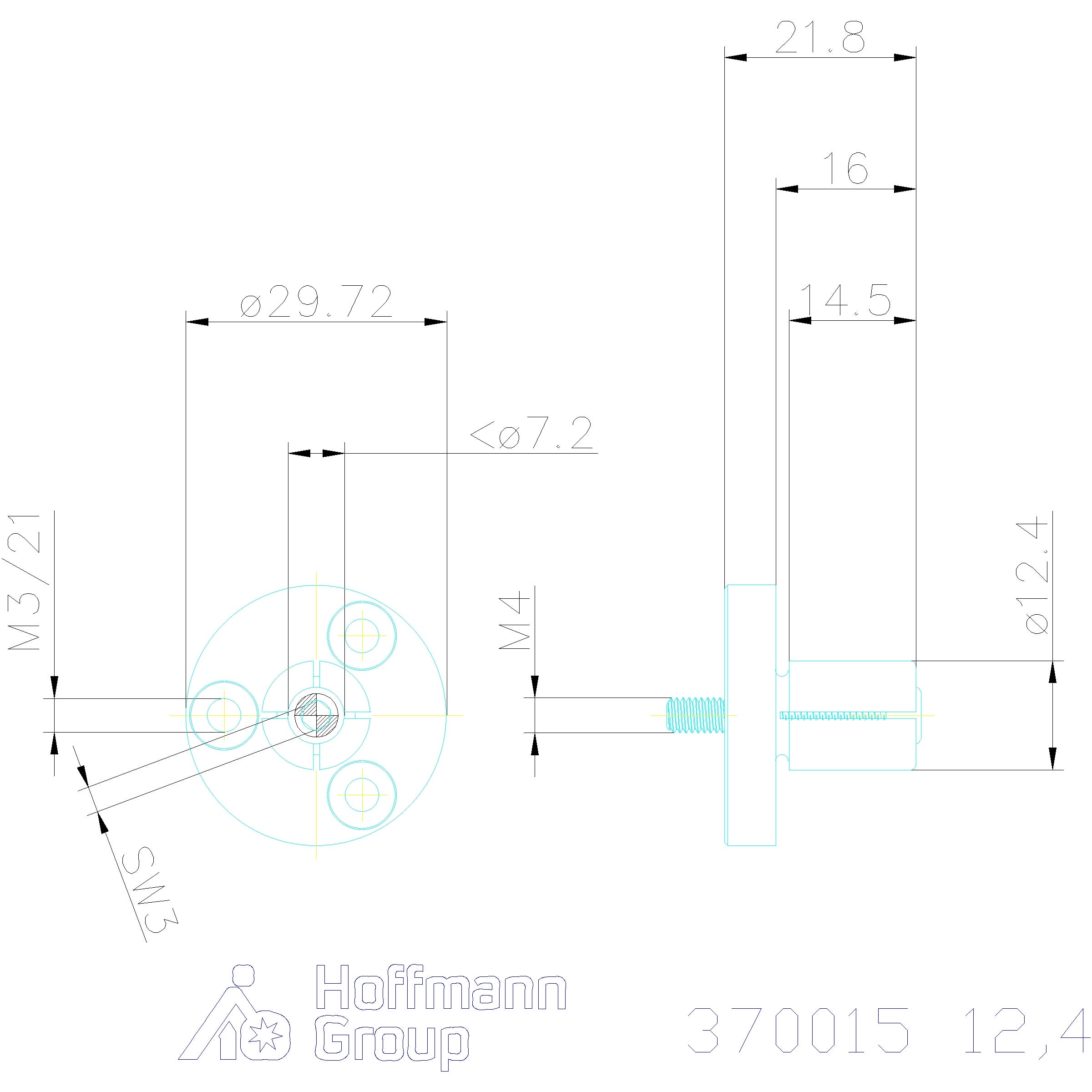

Tekniset tiedot
| Tuotetyyppi | Holkkikartio |
|---|---|
| Puristusvoima | 4,2 kN |
| H1 | 16 mm |
| H | 21.8 mm |
| Maks. kiristysmomentti | 5 Nm |
| Ulkohalkaisijan toleranssi | h9 |
| D2 pienin kiristys-⌀ | 7,2 mm |
| ⌀ d4 | M 3/21 |
| ⌀ d3 | M 4 |
| Suurin jänneväli | 0.25 mm |
| Ulkohalkaisija ⌀ d | 29,72 mm |
| Ulkohalkaisija d1 | 12,4 mm |
| ⌀ d4 | M 3/21 |
Tuotetiedot
| Tuotenumero | G37001512,4 |
|---|---|
| EAN | 4046368380503 |
