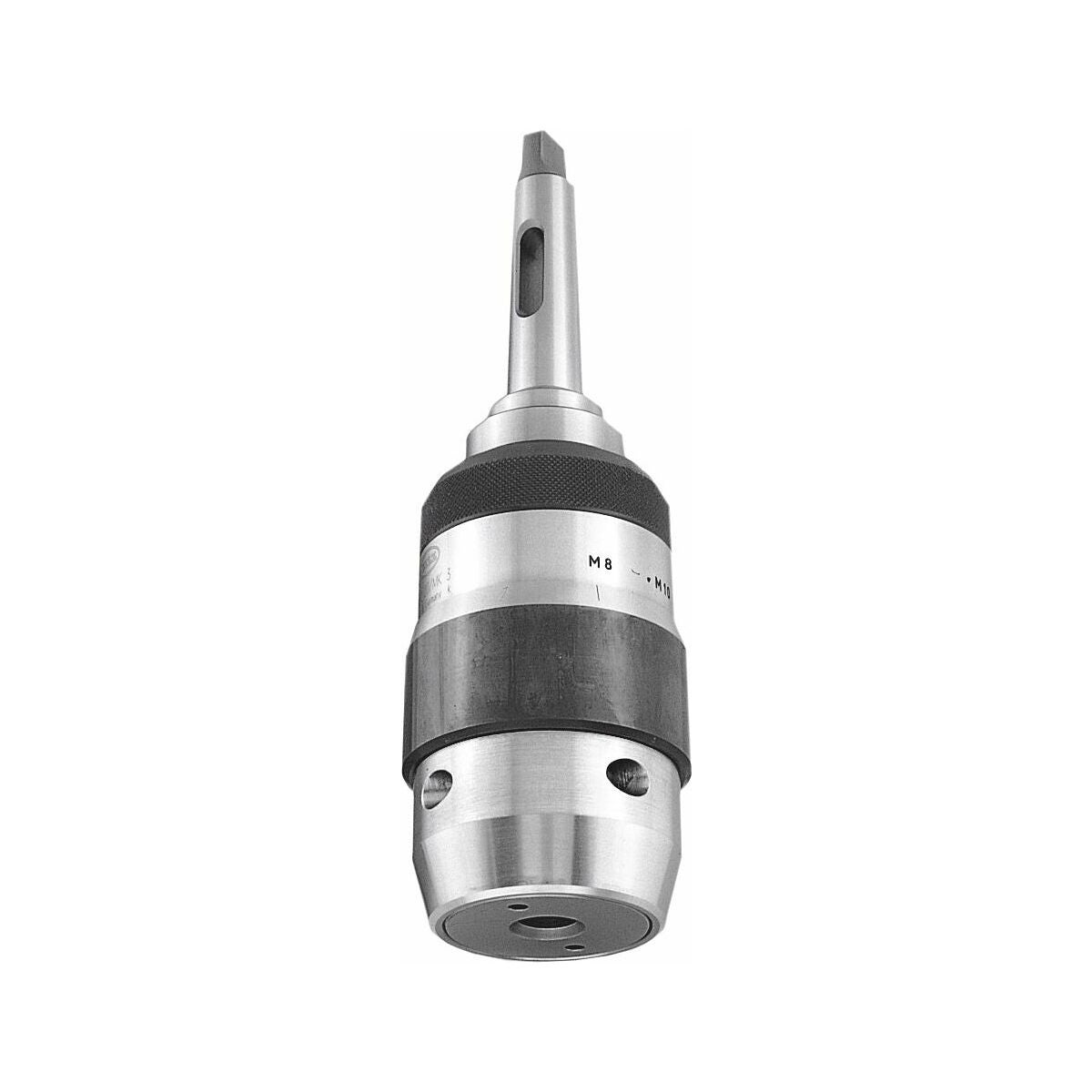

Kierteitysistukka, tyyppi DSPL, varrella 30
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Malli
- Kaksoiskiinnitys tapahtuu kolmella kiinnitysleualla, joilla kierretapin varsi keskitetään sekä neljällä leualla, joilla kierretapin nelikulma kiinnitetään.
- Turvakytkin estää oikein säädettynä työkalun murtumisen. Pohjareikäkierteet voidaan leikata pohjaan asti.
- Uivuus tasaa suuntausvirheitä koneen karan ja työkappaleen välillä.
- Joustava pituudentasaus vaikuttaa työnnössä ja vedossa. Pituudentasaus estää sen, että käsi- tai koneellisessa syötössä kierre leikkautuisi virheellisesti.
Käyttö
Sisäkierteiden leikkuuseen kiertosuuntaa vaihtavissa porakoneissa ja revolverisorveissa. Käytettävissä pysty- ja vaakasuoraan oikeakätiselle kierteelle.
Toimituksen sisältö
Sisältää kiristysavaimen.
Tekniset tiedot
| Tuotetyyppi | Kierretapinistukka |
|---|---|
| Kapasiteettialue | M14 − 30 |
| Morsekartio MK | 4 |
| Pituuskompensointi vedossa | 30 mm |
| Pituus koneen karasta | 230 mm |
| Varren ⌀-alue | 11 - 23 mm |
| Whitworth-putkikierteille | R1/4 − 7/8 |
| Akselin suuntainen heilahdus | 2 mm |
| Neliön jänneväli | 0 - 18 mm |
| Whitworth-kierteille | G9/16 − 1.1/8 |
| Pituuskompensaatio, paine | 10 mm |
| Kotelon ⌀ | 106 mm |
Tuotetiedot
| Tuotenumero | G33451030 |
|---|---|
| EAN | 2050001921086 |
