Pyörivä sorvauskeskikärki, tarkkuusmalli, kärkikulma 60°/30° 4
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Kuvaus
Keskiökärkiä käytetään pääasiassa sorveissa pitkien ja ohuiden työkappaleiden tukena, koska muuten tällaisissa työkappaleissa on vaara taipua tai alkaa värähdellä/salata vallitsevien voimien vuoksi.
Keskiökärki kiinnitetään morsekartiolla. Työkappale kiinnitetään istukkaan ja keskiöporalla tehdään keskiöreikä. Uudelleenkiinnityksen jälkeen keskiökärki työnnetään paikalleen.
Malli
- erittäin siro runko ja suuri pyörintätarkkuus
- Tarkkuus neula- ja aksiaalilaakerit tuottavat enintään 0,003 mm heiton ja erittäin pienen rungon halkaisijan.
- Kartiot ja viistetyt osat karkaistua laakeriterästä (61–63 Rockwell)
Käyttötiedot
Sorvaus- ja hiontatöihin, joissa vaaditaan pientä pään ⌀:tä ja korkeaa tarkkuutta.

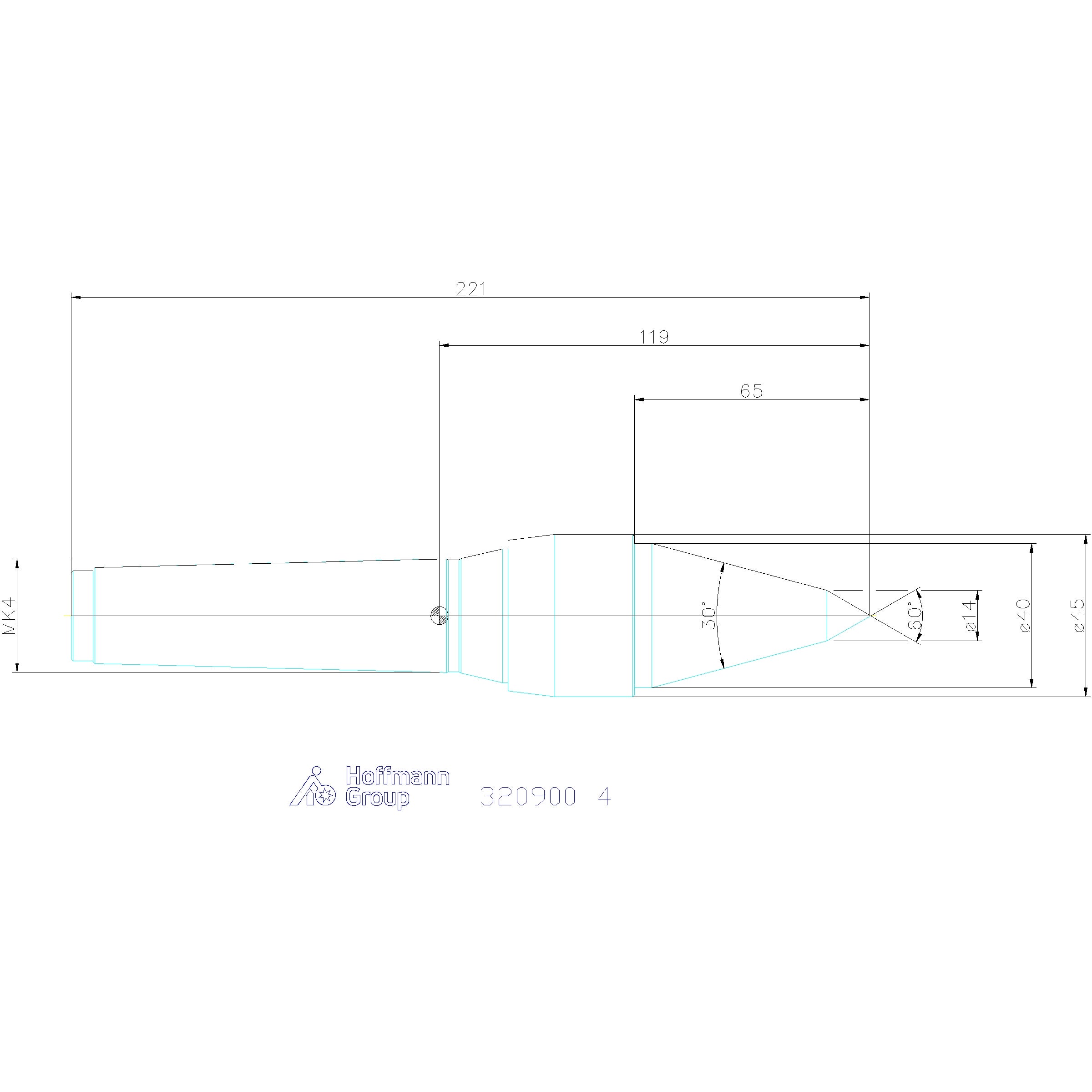

Tekniset tiedot
| Tuotetyyppi | keskityskärki |
|---|---|
| Työkappaleen painolle | 560 kg |
| Suurin radiaalinen heitto | 0.003 mm |
| Rungon ⌀ d | 45 mm |
| Tehokas pituus b | 65 mm |
| Suurin kärjen ⌀ 60° a | 14 mm |
| Morse-kartio | MK4 |
| Suurin kärjen ⌀ 30° a | 40 mm |
Tuotetiedot
| Tuotenumero | G3209004 |
|---|---|
| EAN | 2050001716897 |
