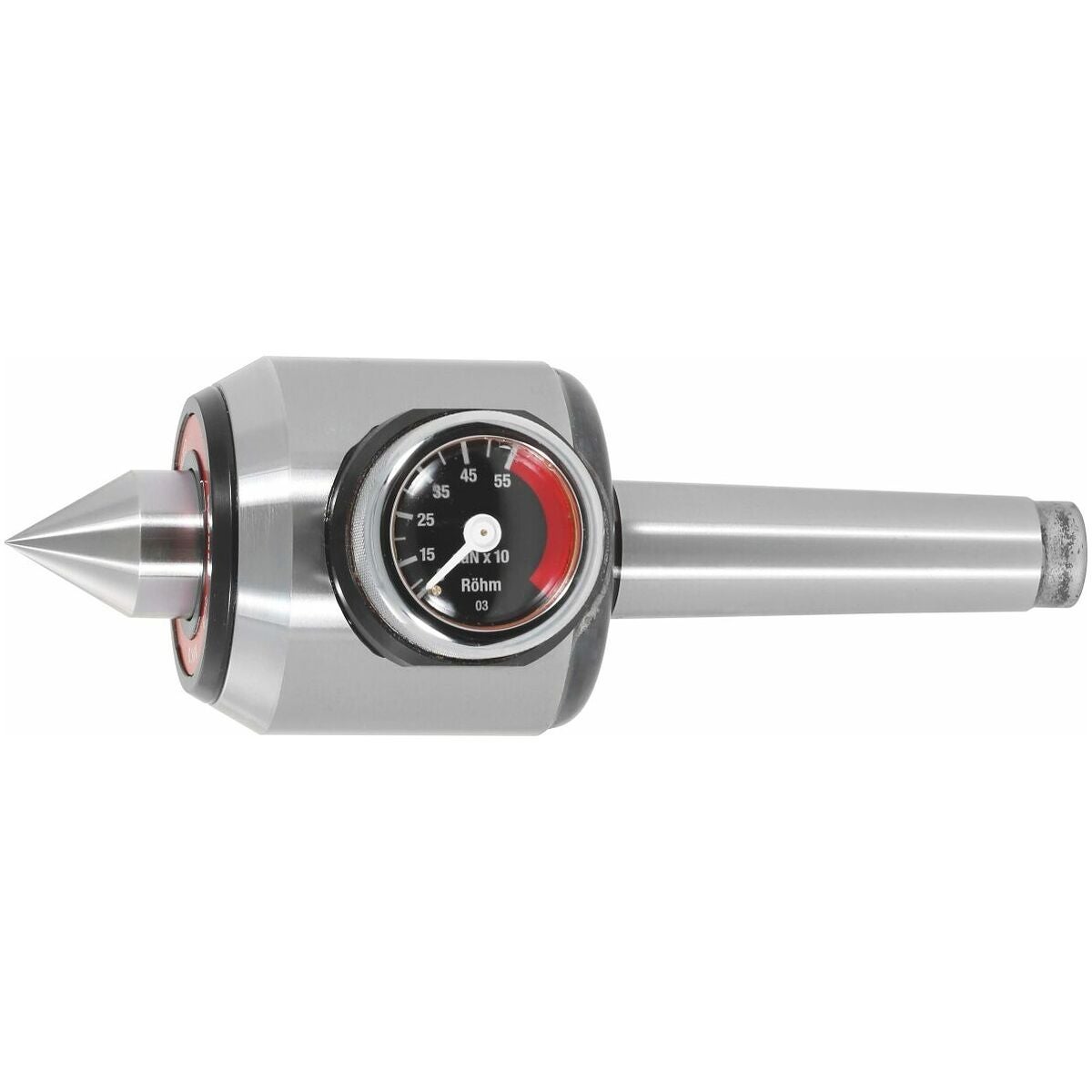

Pyörivä sorvauskärki paineilmaisimella 3

Tuotekuvaus

Kuvaus
Keskityskärkiä käytetään pääasiassa sorveissa pitkien ja hoikkien työkappaleiden tukena, koska tällaisissa työkappaleissa on muuten vaara, että ne taipuvat alas tai alkavat heittää vallitsevien voimien vuoksi.
Keskityskärki kiinnitetään morsekartiolla. Työkappale kiinnitetään istukkaan ja siihen tehdään upotus keskiöporalla. Uudelleenkiinnityksen jälkeen keskityskärki viedään paikalleen.

Rakenne

• Asetettava paine (puristusvoima) voidaan lukea suoraan painemittarin asteikolta daN-yksikössä.
• Jousipaketin tukema pyörivä kärki omaa pitkän joustomatkan.
• Lyhyt, tukeva rakenne pituusakselilla. Pyörivä kärki on läpikarkaistu ja hienohiottu.
• maksimaalinen tarkkuus tarkkuusrullalaakereiden ansiosta
• Erikoistiiviste suojaa lialta ja jäähdytysnesteeltä; huoltovapaa jatkuvan voitelun ansiosta.

Kärkikulma 60°.

Käyttötiedot
Aina kun puristuspaine on pidettävä tietyissä rajoissa, joko jotta työkappale ei deformoidu tai jotta varmistetaan turvallinen kiinnitys riittävällä paineella.

• Kärkenä yhdessä hydromekaanisten vetokärkien kanssa nro 327451 − 327541, koska vetimien on painuttava työkappaleeseen.
• Työkappaleille, jotka laajenevat huomattavasti työstön aikana syntyvän suuren lämmön vuoksi.
• Pitkien, hoikkien työkappaleiden kiinnitykseen taipumisen estämiseksi.
• Raskaiden työkappaleiden kiinnitykseen, kun tarvitaan hallittua puristusvoimaa.

Tekniset tiedot

Tuotetiedot
