Kevyt, pyörivä sorvin keskiökärki 5
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Kuvaus
Keskityskärjet tukevat pääasiassa sorveissa pitkiä ja kapeita työkappaleita, koska näiden työkappaleiden kohdalla on muuten vaarana, että ne taipuvat tai liikkuvat käytettävien voimien vaikutuksesta.
Keskityskärki kiinnitetään morsekartiolla. Työkappale kiinnitetään istukkaan ja tehdään upotus keskiöporalla. Keskityskärki asetetaan sitten uudelleenkiinnityksen jälkeen.
Malli
- Kärkikulma 60°.
- Kevyt malli.
- Tarkkamitoituksiset rullalaakerit hyvän pyörintätarkkuuden saavuttamiseksi.
- Huoltovapaa.
Käyttö
Pääasiassa pienten ja erittäin pienten osien työstämiseen pienissä ja suurissa sorveissa.

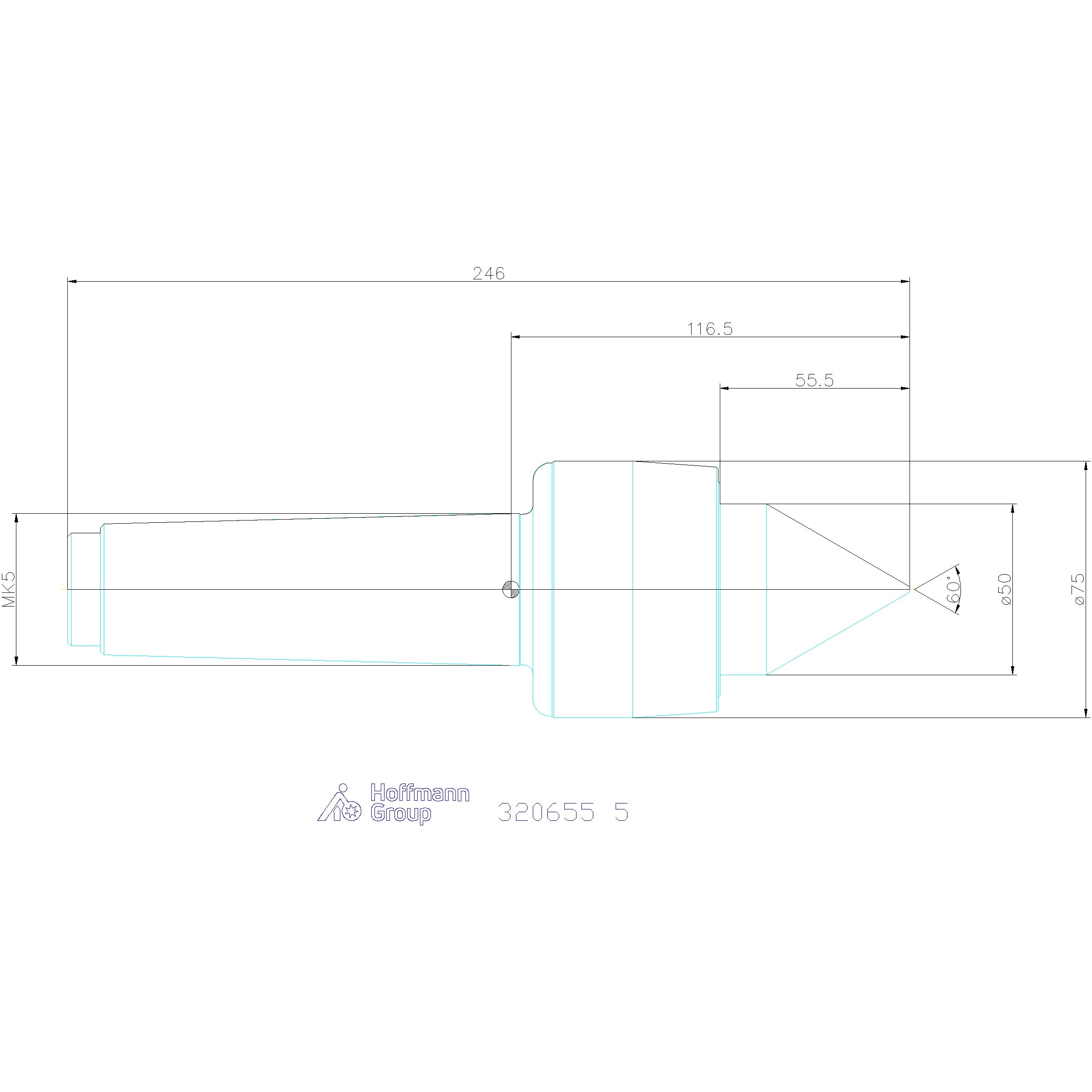

Tekniset tiedot
| Tuotetyyppi | keskityskärki |
|---|---|
| Työkappaleen painolle | 650 kg |
| Suurin radiaalinen heitto | 0.006 mm |
| Rungon ⌀ d | 75 mm |
| Tehokas pituus b | 116.5 mm |
| Suurin kärjen ⌀ 60° a | 50 mm |
| Morse-kartio | MK5 |
| Kärjen pituus c | 55.5 mm |
| Enimmäiskierrosluku: | 4000 min-1 |
| Kokonaispituus l | 246 mm |
Tuotetiedot
| Tuotenumero | G3206555 |
|---|---|
| EAN | 5907412202747 |
