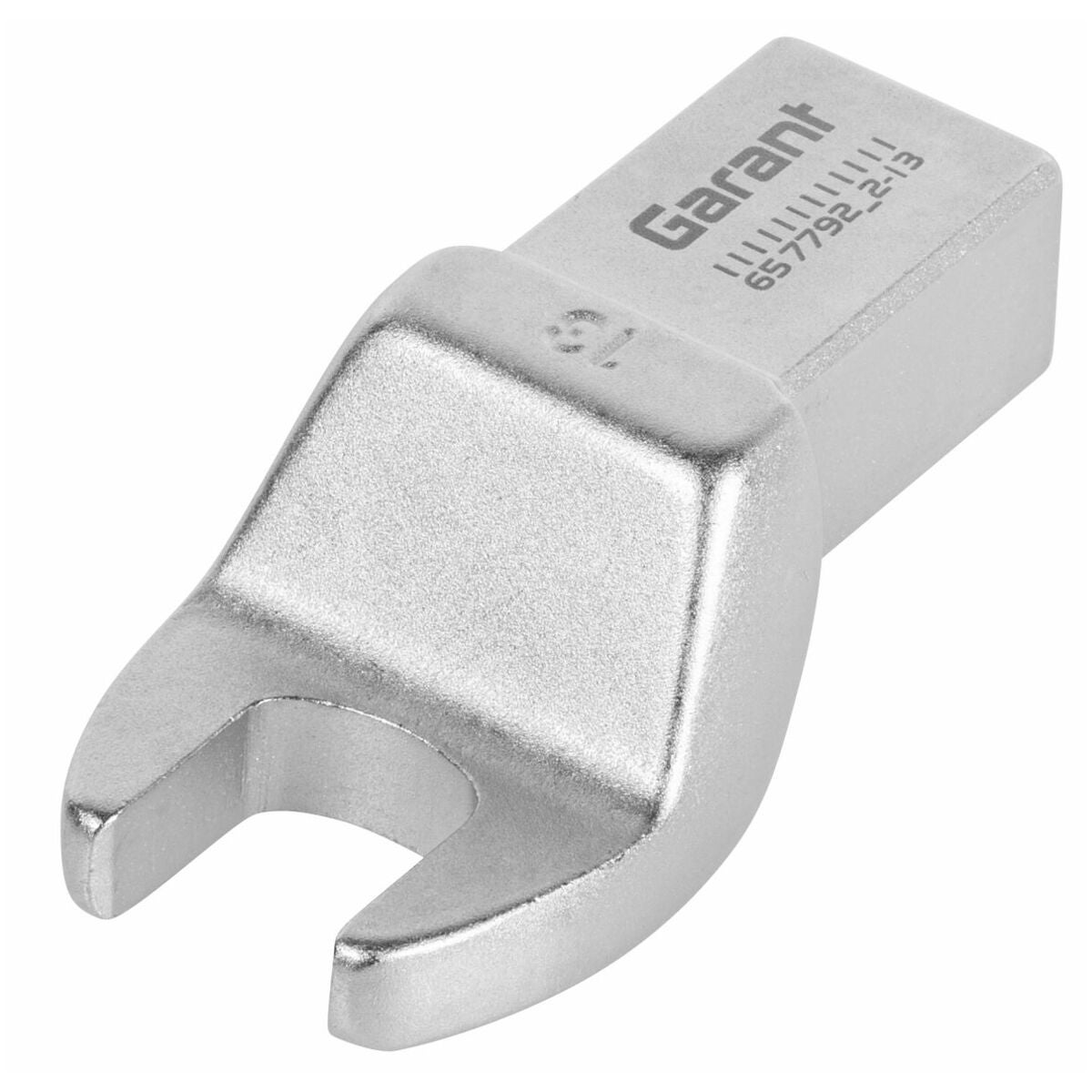

Pistotyökalu, kiintoavain 2–13 mm

Tuotekuvaus

Sopii
Momenttiavaimeen, jossa nelikiinnitys.

Rakenne
Muottitaottu; kaikissa työkaluissa pistoliitäntä = suorakaiteen muotoinen varsi jousitetulla lukitustapilla. Näin varmistetaan pistotyökalujen turvallinen ja tukeva kiinnitys momenttiavaimeen.

Laskentatiedot
Selitys piirustukseen ja kaavaan:

L₁ = vipuvarren pituus ilman pistotyökalua
l₂ = momenttiavaimeen asetettu pistomitta
l₃ = vipuvarren pituus mukaan lukien tehtaalla asetettu kalibrointipistomitta
L₄ = pistotyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Materiaali
Kromivanadiiniteräs, kromattu.

Huomautus
Noudata pistotyökalujen pistomittoja ja vertaa niitä vastaaviin säätötyökalun mittoihin (katso käytetyn momenttiavaimen testauspöytäkirja/käyttöohje). Tee pistomittakorjaus poikkeamien yhteydessä!

Tekniset tiedot

Tuotetiedot
