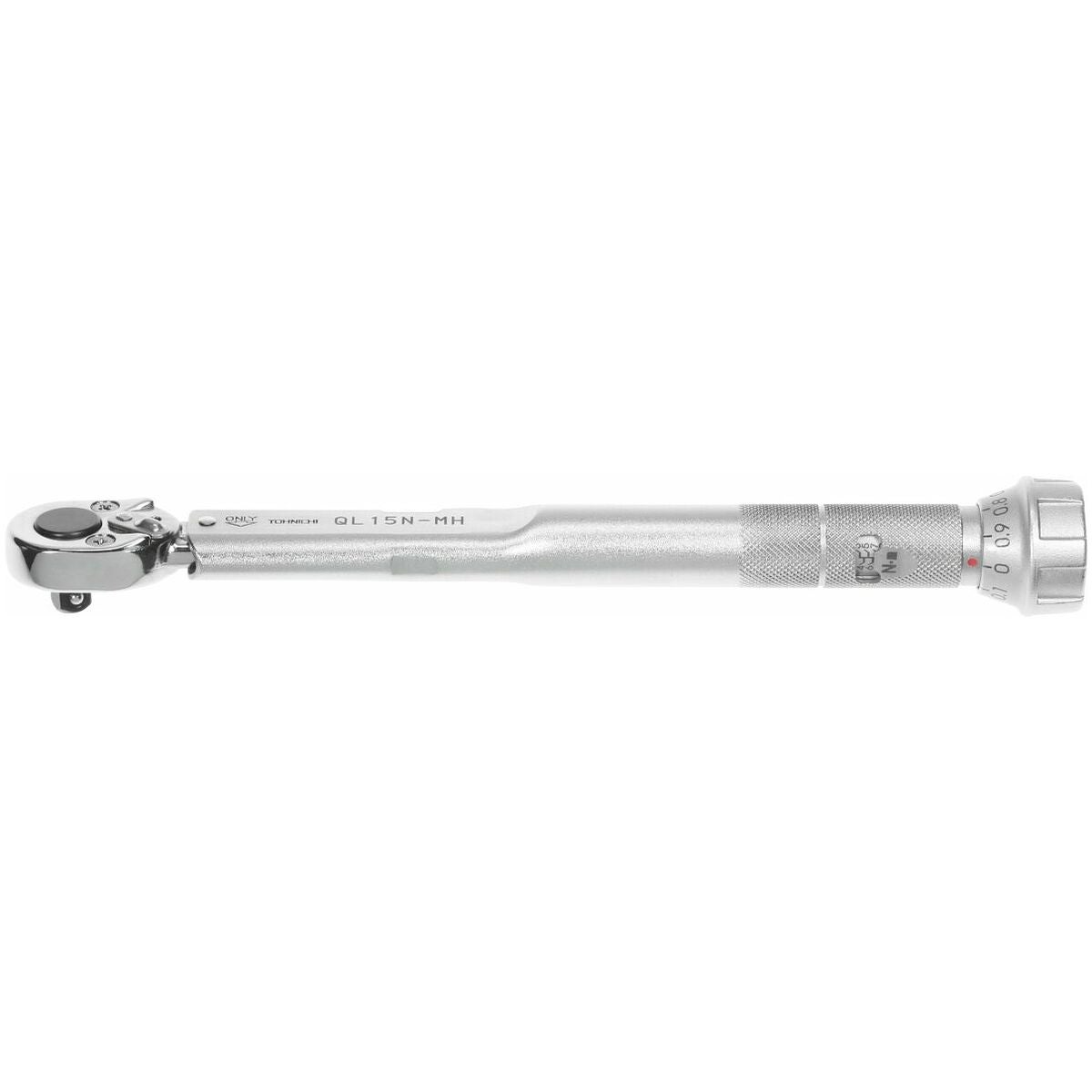

Momenttiavain säätöasteikolla 420

Tuotekuvaus

Normi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Rakenne
Yksivartinen momenttiavain, säädettävissä mikrometriskaalalla ja varustettu lukituksella, joka estää asetuksen tahattoman muuttamisen. Vaihdettavalla räikkäpäällä ja hylsyjen liitäntäkiinnityksellä.
Mittayksiköt: Nm.

Leikkausarvot
Piirustuksen ja kaavan selitys:

L₁ = vipuvarren pituus ilman pistotyökalua
l₂ = momenttiavaimen säädetty pistomitta
l₃ = vipuvarren pituus sisältäen tehtaalla asetetun kalibrointipistomitan
L₄ = pistotyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminta
Asetetussa arvossa momenttiavain antaa ”signaalin” (kuultavan ja tuntuva) ja sen jälkeen avain on heti valmis jatkotyöhön.

Käyttötiedot
Keskisuurille ja suurille sarjoille.

Huomautus
Taattu vääntömomentin mittaustarkkuus on voimassa vasta kalibroidulta momenttialueelta standardin DIN EN ISO 6789 mukaan.
Rakenne
Kuvioidulla metallikahvalla.

Standardi
Tarkastettu DIN EN ISO 6789:n mukaisesti.

Malli
Yksivartinen momenttiavain, säädettävissä mikrometriasetikolla ja varustettu lukituksella tahattoman säädön muuttumisen estämiseksi. Käännettävällä räikkäpäällä ja liitäntäkiinnityksellä hylsyille.
Mittayksiköt: Nm.

Tekniset tiedot
Selitys piirrokseen ja kaavaan:

L₁ = vipuvarren pituus ilman liitäntätyökalua
l₂ = momenttiavaimen säädetty liitäntämitta
l₃ = vipuvarren pituus mukaan lukien tehtaalla asetettu kalibrointiliitäntämitta
L₄ = liitäntätyökalun liitäntämitta
L = työkalun kokonaispituus
T₁ = asetettava momentti
T₂ = määrätty momentti

Toiminto
Asetetulla arvolla momenttiavain antaa "signaalin" (kuultavan ja tuntuvan), ja sen jälkeen avain on heti valmis jatkotyöhön.

Käyttötiedot
Keskisuurille ja suurille sarjoille.

Huomautus
Taattu momentin mittaustarkkuus on voimassa vasta kalibroidulta momenttialueelta DIN EN ISO 6789:n mukaisesti.

Tekniset tiedot

Tuotetiedot
