ESD-moduuli energiaa ja mediaa varten

Tuotekuvaus

Sopii
Nro 972200–972203.

Kuvaus
Tekniset tiedot teollisille plug-in-järjestelmille (nro 928490; 928491; 928492):

• Suurin liitäntäteho 230 V AC, 16 A tai 400 V AC, 16 A.
• Kokonaiskuormitettavuus vaihtovirralla: 3,5 kW.
• Kokonaiskuormitettavuus kolmivirralla: 10,5 kW.
• Esivalmistettujen kaapeleiden johdinpoikkipinta:
  3 × 1,5 mm² vaihtovirralle (L, N, PE)
  5 × 1,5 mm² kolmivirralla (L1, L2, L3, N, PE)
• Suojausluokka 1
• Kotelointiluokka IP 20.

Malli
Teräslevyä, modulaarinen rakenne. Kaikissa energiakomponenteissa on kaapeli ja pistoke.
Plug and play -liitäntäperiaate. Jännitteiset moduulit ovat esivalmistettuja liitäntäkaapelilla ja 3-napaisella pistokkeella nro 928491, koko 3, suoraa liitäntää varten jakoblokkiin. Moduuli 928470, koko CEE400/5, esivalmistettu liitäntäkaapelilla ja 5-napaisella pistokkeella nro 928491, koko 5.

Maalipinta
Vaaleanharmaa, RAL 7035 -sävyn kaltainen, ESD-jauhemaalattu.

Käyttötiedot
Alla kuvaamme pistorasiamallimme eri pistotulppatyypeillä. Pistotulppatyypistä johtuen joissakin maissa voidaan joutua käyttämään muita pistotulppia.
Saksa/DE: tyyppi F
Sveitsi/CH: tyyppi J
Italia/IT: tyyppi L
Ranska/FR: tyyppi E
Tšekki/CZ: tyyppi E
Englanti/GB: tyyppi G
Tanska/DK: tyyppi K
USA/US: tyyppi B

Huomautus

• Kun varustat yksilöllisesti moduuleilla, varmista, ettei mediakiskon jakoyksiköiden enimmäismäärä ylity.
• Tuotenro 972220, koko US110V/1 ja US110V/2, saa asentaa vain yhdessä seuraavien moduulien kanssa: _ON/OFF1, _COVER, _AIR/S, _NET, _USB, _USB/5V, _LINK.
• Kaikki muoviosat (esim. kannet) eivät ole ESD-johtavia.
• Ensimmäiset kytkennät sekä johtimien pistoke- ja pistorasiaosien kytkennät saa tehdä vain pätevä sähköasentaja.
<Malli
Kaikki sähkösyöttömoduulit on suunniteltu maadoitetuiksi pistorasioiksi (Schuko) ja ne täyttävät suojausluokan I vaatimukset.




Sopii
Nro 972200–972203.

Kuvaus
Tekniset tiedot teollisille pistoliitäntäjärjestelmille (nro 928490; 928491; 928492):

• Suurin liitäntäteho 230 V AC, 16 A tai 400 V AC, 16 A.
• Kokonaiskuormitus vaihtovirralla: 3,5 kW.
• Kokonaiskuormitus kolmivirralla: 10,5 kW.
• Esivalmistettujen kaapeleiden johdinpoikkipinta:
  3 × 1,5 mm² vaihtovirralla (L, N, PE)
  5 × 1,5 mm² kolmivirralla (L1, L2, L3, N, PE)
• Suojausluokka 1
• Kotelointiluokka IP 20.

Rakenne
Teräslevystä, modulaarinen rakenne. Kaikissa energiakomponenteissa on kaapeli ja pistoke.
Plug and play -pistoperiaate. Jännitteiset moduulit on esivalmistettu liitäntäkaapelilla ja 3-napaisella pistokkeella nro 928491 koko 3 suoraa liitäntää varten jakolohkoon. Moduuli 928470 koko CEE400/5 esivalmistettu liitäntäkaapelilla ja 5-napaisella pistokkeella nro 928491 koko 5.

Maalaus
Vaaleanharmaa, RAL 7035:n kaltainen, ESD-jauhemaalattu.

Käyttötiedot
Alla kuvaamme pistorasiamallimme eri pistotulppatyypeillä. Pistotulppatyypistä riippuen joissakin maissa saatetaan tarvita muita pistotulppia.
Saksa/DE: tyyppi F
Sveitsi/CH: tyyppi J
Italia/IT: tyyppi L
Ranska/FR: tyyppi E
Tšekki/CZ: tyyppi E
Englanti/GB: tyyppi G
Tanska/DK: tyyppi K
USA/US: tyyppi B

Huomautus

• Yksilöllisessä varustelussa moduuleilla on varmistettava, ettei mediakanavan jakoyksiköiden enimmäismäärä ylity.
• Tuotenro 972220 koko US110V/1 ja US110V/2 saa asentaa vain yhdessä seuraavien moduulien kanssa: _ON/OFF1, _COVER, _AIR/S, _NET, _USB, _USB/5V, _LINK.
• Kaikki muoviosat (esim. suojakannet) eivät ole ESD-johtavia.
• Ensiasennukset sekä johtimien pistoke- ja pistorasiaosien kytkennät saa tehdä vain pätevöity sähköasentaja.

Tekniset tiedot

Tuotetyyppi	Energiamoduuli
Materiaalin paksuus	1.5 mm
Sähköstaattinen ominaisuus	EGB/ESD
Virtakytkin	ei
Liitäntätyyppi, tulo	GST-pistokeliitinjärjestelmä
Nimellisjännite	250 V
Jaon yksikkö	1E

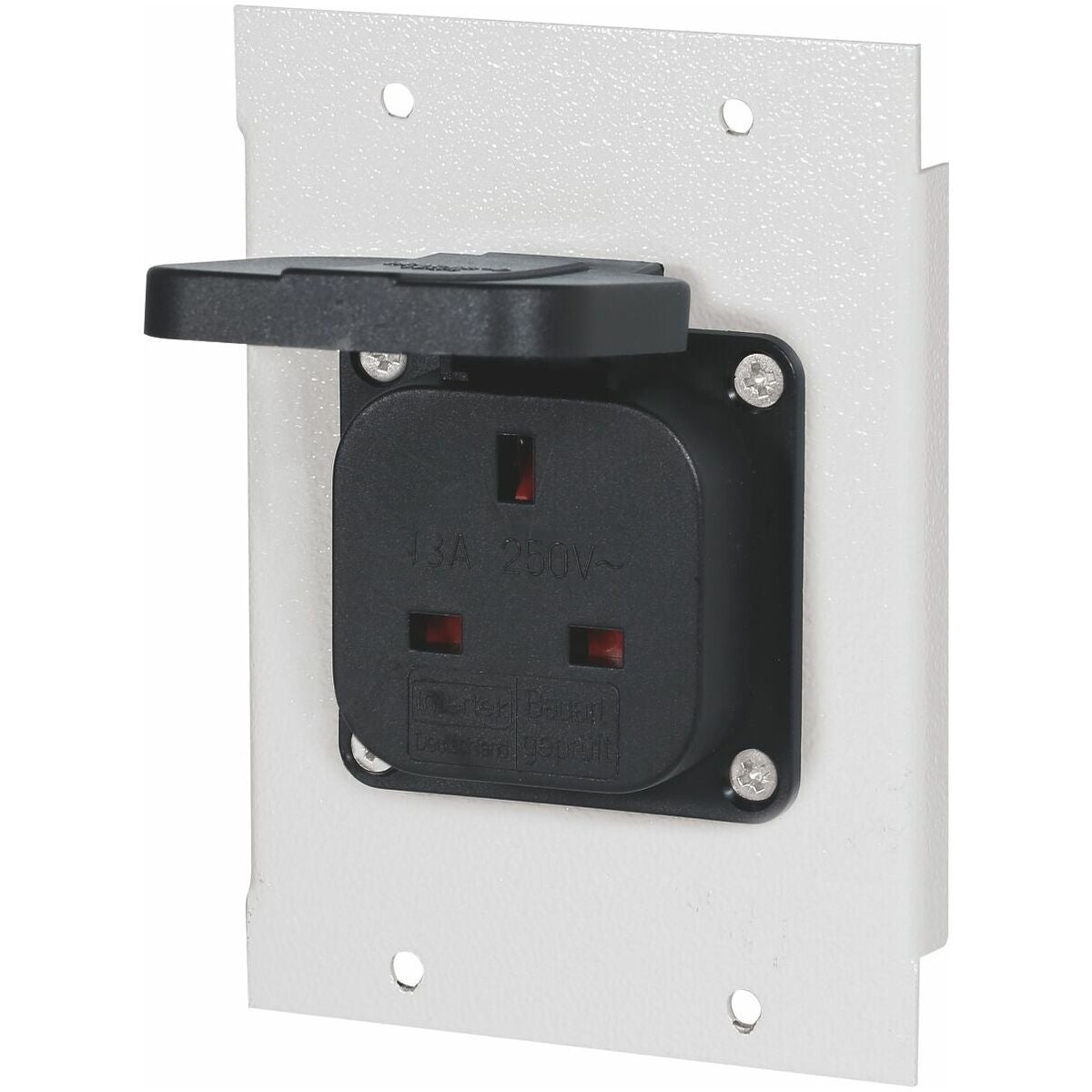

Kuvaus	Sukopistorasia, saranakansi
Virtatyyppi	AC
Nimellisvirta	13 A
Pistorasian tyyppi	G
Pistorasioiden lukumäärä (tyyppi G)	1
Sähköstaattinen ominaisuus	EGB/ESD

Tuotetiedot

Tuotenumero	972220
EAN	4062406167745
